myHomeControl

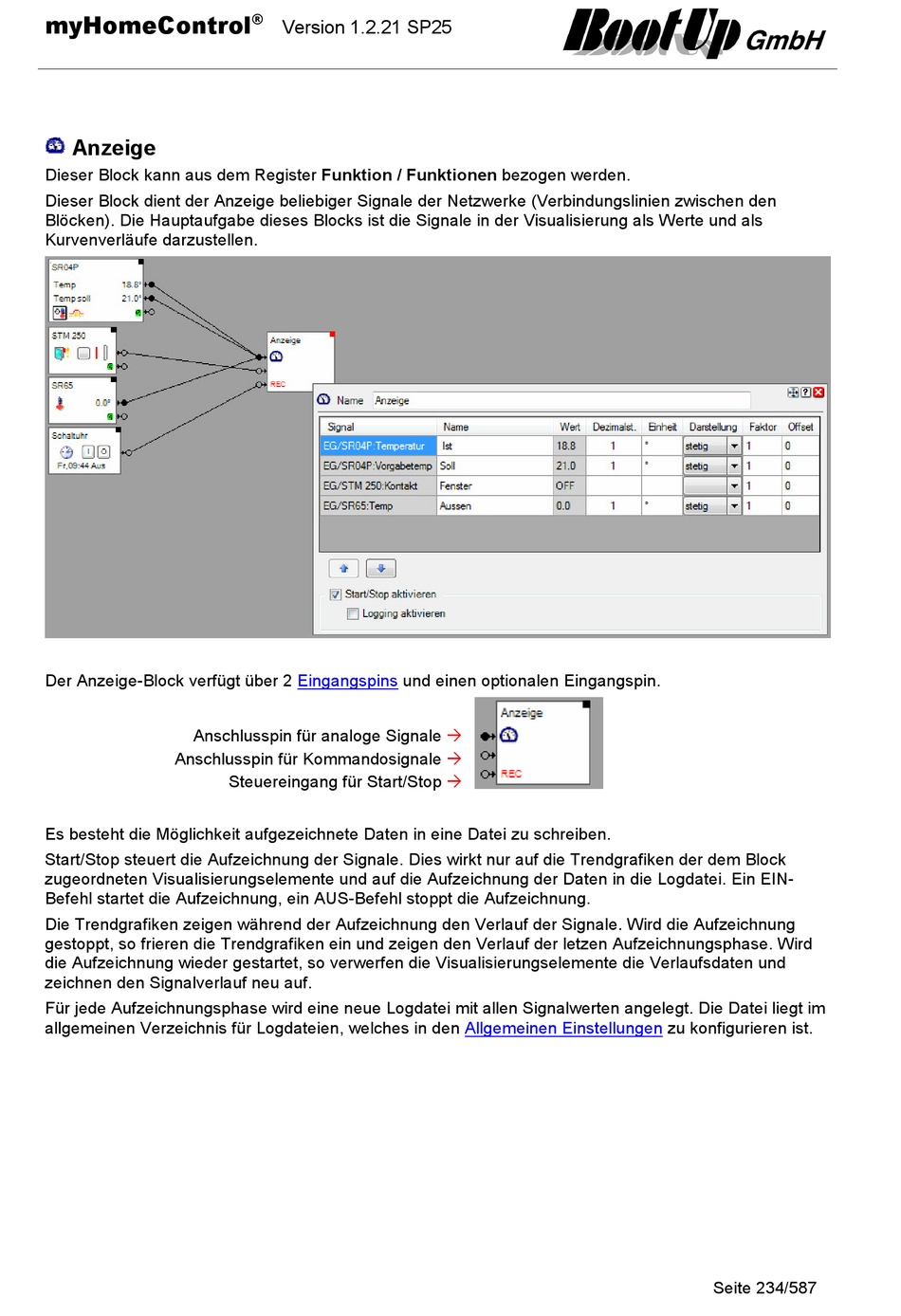

Anzeige
Dieser Block kann aus dem Register Funktion / Funktionen bezogen werden.
Dieser Block dient der Anzeige beliebiger Signale der Netzwerke (Verbindungslinien zwischen den
Blöcken). Die Hauptaufgabe dieses Blocks ist die Signale in der Visualisierung als Werte und als
Kurvenverläufe darzustellen.
Der Anzeige-Block verfügt über 2
Anschlusspin für analoge Signale
Anschlusspin für Kommandosignale
Es besteht die Möglichkeit aufgezeichnete Daten in eine Datei zu schreiben.
Start/Stop steuert die Aufzeichnung der Signale. Dies wirkt nur auf die Trendgrafiken der dem Block
zugeordneten Visualisierungselemente und auf die Aufzeichnung der Daten in die Logdatei. Ein EIN-
Befehl startet die Aufzeichnung, ein AUS-Befehl stoppt die Aufzeichnung.
Die Trendgrafiken zeigen während der Aufzeichnung den Verlauf der Signale. Wird die Aufzeichnung
gestoppt, so frieren die Trendgrafiken ein und zeigen den Verlauf der letzen Aufzeichnungsphase. Wird
die Aufzeichnung wieder gestartet, so verwerfen die Visualisierungselemente die Verlaufsdaten und
zeichnen den Signalverlauf neu auf.
Für jede Aufzeichnungsphase wird eine neue Logdatei mit allen Signalwerten angelegt. Die Datei liegt im
allgemeinen Verzeichnis für Logdateien, welches in den
®
Version 1.2.21 SP25
Eingangspins
Steuereingang für Start/Stop
und einen optionalen Eingangspin.
Allgemeinen Einstellungen
zu konfigurieren ist.
Seite 234/587
