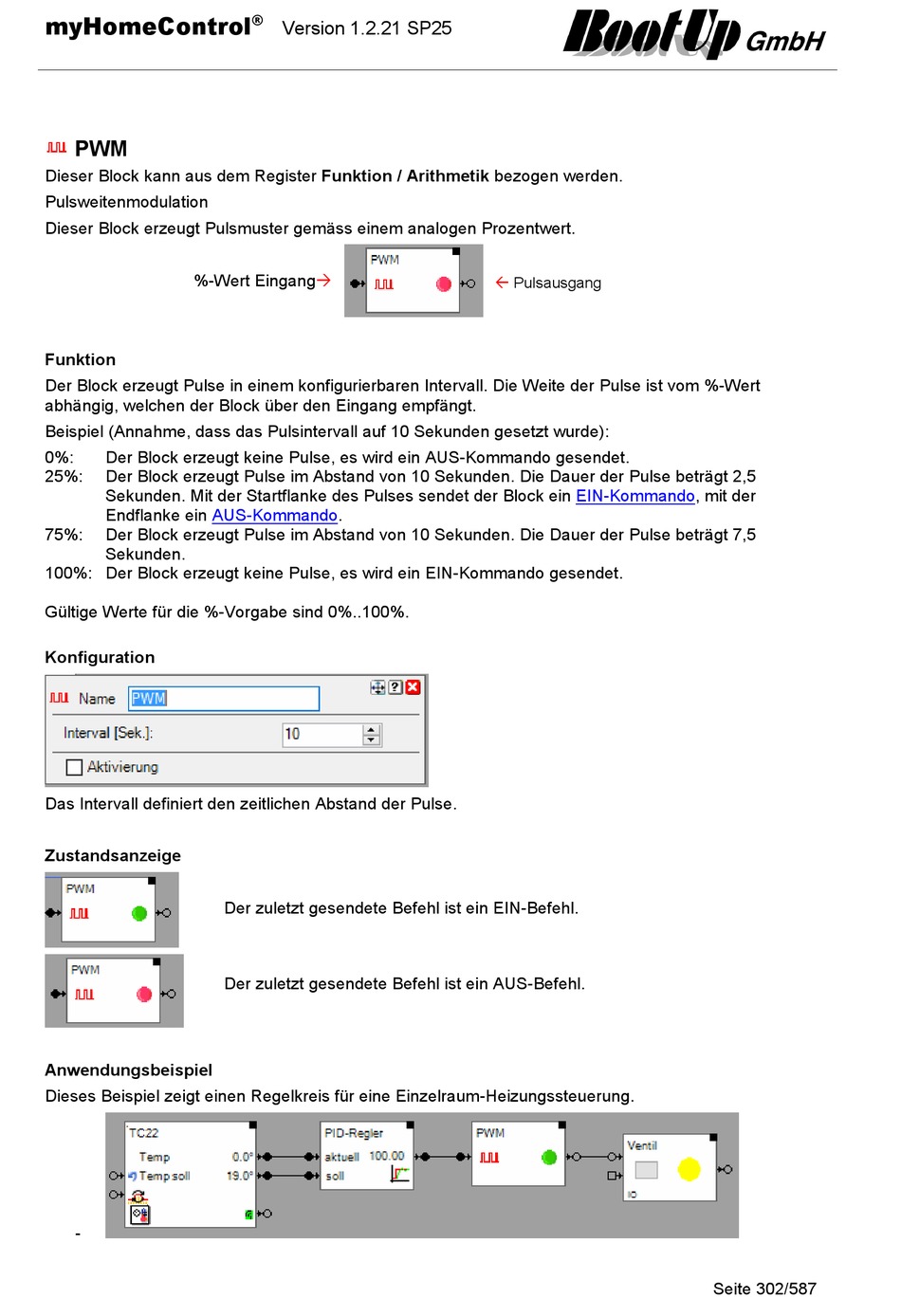

PWM
Dieser Block kann aus dem Register Funktion / Arithmetik bezogen werden.
Pulsweitenmodulation
Dieser Block erzeugt Pulsmuster gemäss einem analogen Prozentwert.
%-Wert
Funktion
Der Block erzeugt Pulse in einem konfigurierbaren Intervall. Die Weite der Pulse ist vom %-Wert
abhängig, welchen der Block über den Eingang empfängt.
Beispiel (Annahme, dass das Pulsintervall auf 10 Sekunden gesetzt wurde):
0%:
Der Block erzeugt keine Pulse, es wird ein AUS-Kommando gesendet.
25%:
Der Block erzeugt Pulse im Abstand von 10 Sekunden. Die Dauer der Pulse beträgt 2,5
Sekunden. Mit der Startflanke des Pulses sendet der Block ein EIN-Kommando, mit der
Endflanke ein AUS-Kommando.
75%:
Der Block erzeugt Pulse im Abstand von 10 Sekunden. Die Dauer der Pulse beträgt 7,5
Sekunden.
100%: Der Block erzeugt keine Pulse, es wird ein EIN-Kommando gesendet.
Gültige Werte für die %-Vorgabe sind 0%..100%.
Konfiguration
Das Intervall definiert den zeitlichen Abstand der Pulse.
Zustandsanzeige
Anwendungsbeispiel
Dieses Beispiel zeigt einen Regelkreis für eine Einzelraum-Heizungssteuerung.
-
®
Version 1.2.21 SP25
Eingang
Der zuletzt gesendete Befehl ist ein EIN-Befehl.
Der zuletzt gesendete Befehl ist ein AUS-Befehl.
Pulsausgang
Seite 302/587
