myHomeControl
Dieser Block unterstützt die
Dies ist ein Sensorblock und muss
Anwendungsbeispiel
Siehe Anwendungsbeispiel der Fensterüberwachung.
Weitere Anwendungsbeispiele:
Heizen unterbrechen, wenn Fenster geöffnet
Bedien- und Visualisierungselement
Das entsprechende Bedienelement ist in Kapitel
Handhabung von Blöcken
Eigenschaften von Blöcken

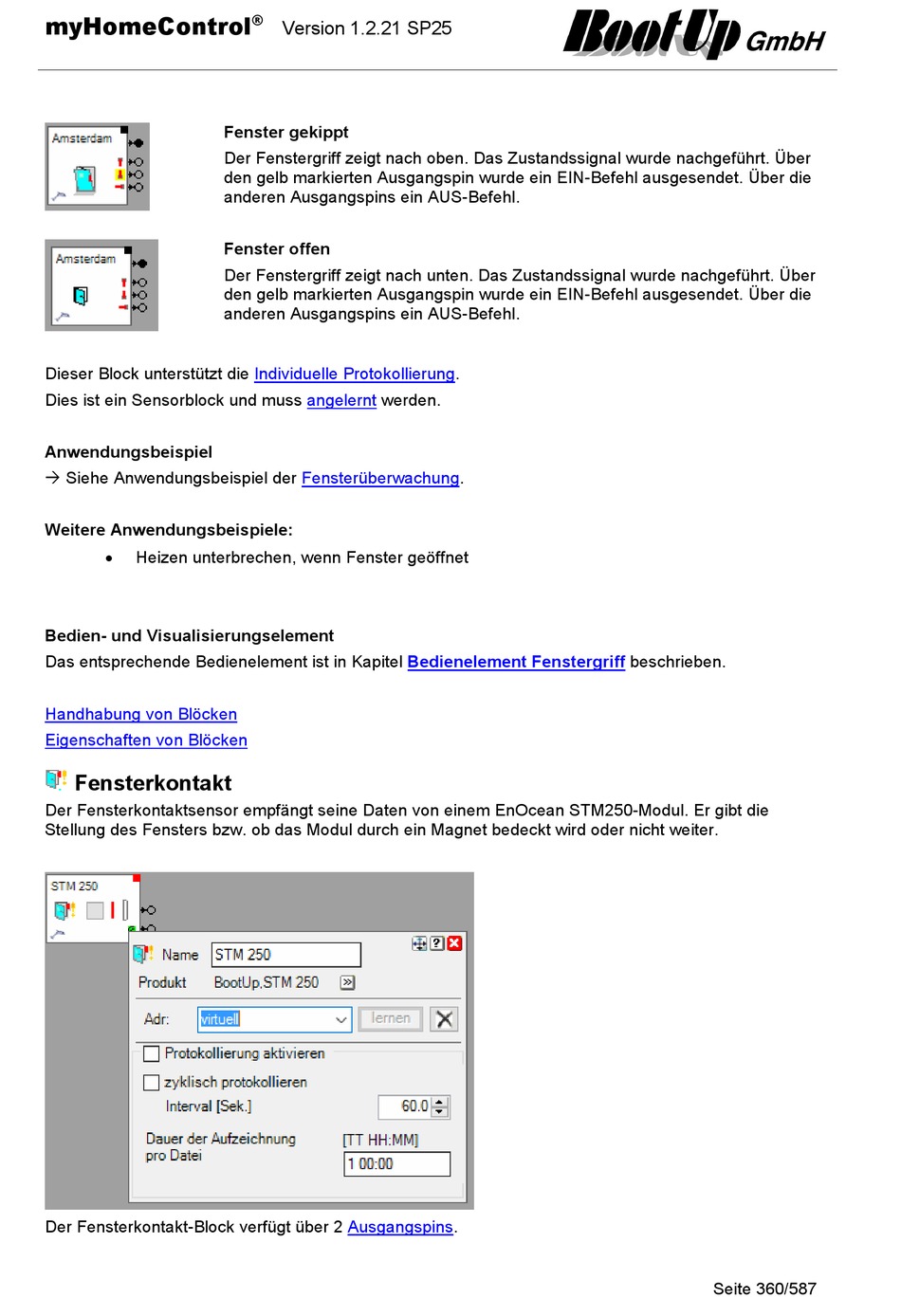

Fensterkontakt
Der Fensterkontaktsensor empfängt seine Daten von einem EnOcean STM250-Modul. Er gibt die
Stellung des Fensters bzw. ob das Modul durch ein Magnet bedeckt wird oder nicht weiter.
Der Fensterkontakt-Block verfügt über 2 Ausgangspins.
®
Version 1.2.21 SP25
Fenster gekippt
Der Fenstergriff zeigt nach oben. Das Zustandssignal wurde nachgeführt. Über
den gelb markierten Ausgangspin wurde ein EIN-Befehl ausgesendet. Über die
anderen Ausgangspins ein AUS-Befehl.
Fenster offen
Der Fenstergriff zeigt nach unten. Das Zustandssignal wurde nachgeführt. Über
den gelb markierten Ausgangspin wurde ein EIN-Befehl ausgesendet. Über die
anderen Ausgangspins ein AUS-Befehl.
Individuelle
Protokollierung.
angelernt
werden.
Bedienelement Fenstergriff
beschrieben.
Seite 360/587
