myHomeControl
Version 1.2.21 SP25
Das Eingabefeld Aktueller Kanal bestimmt welches Eingangssignal an den Ausgang weitergeleitet wird.
Diese Eingabe dient vor allem Simulationszwecken. Sie wird bei der nächsten Kanalanwahl über einen
der Kommandoeingänge wieder überschrieben.
0:..X: Für jeden Kanal kann ein Vorgabewert definiert werden. Diese Vorgabewerte werden gespeichert
und stehen nach einem Neustart des Programms wieder zur Verfügung. Ist an einem der Signaleingänge
ein Block vorgeschaltet, so wird der Vorgabewert überschrieben, falls über den entsprechenden Kanal
einen neuer Wert empfangen wird. Nicht verbundene Kanäle behalten ihre Vorgabewerte unbegrenzt.

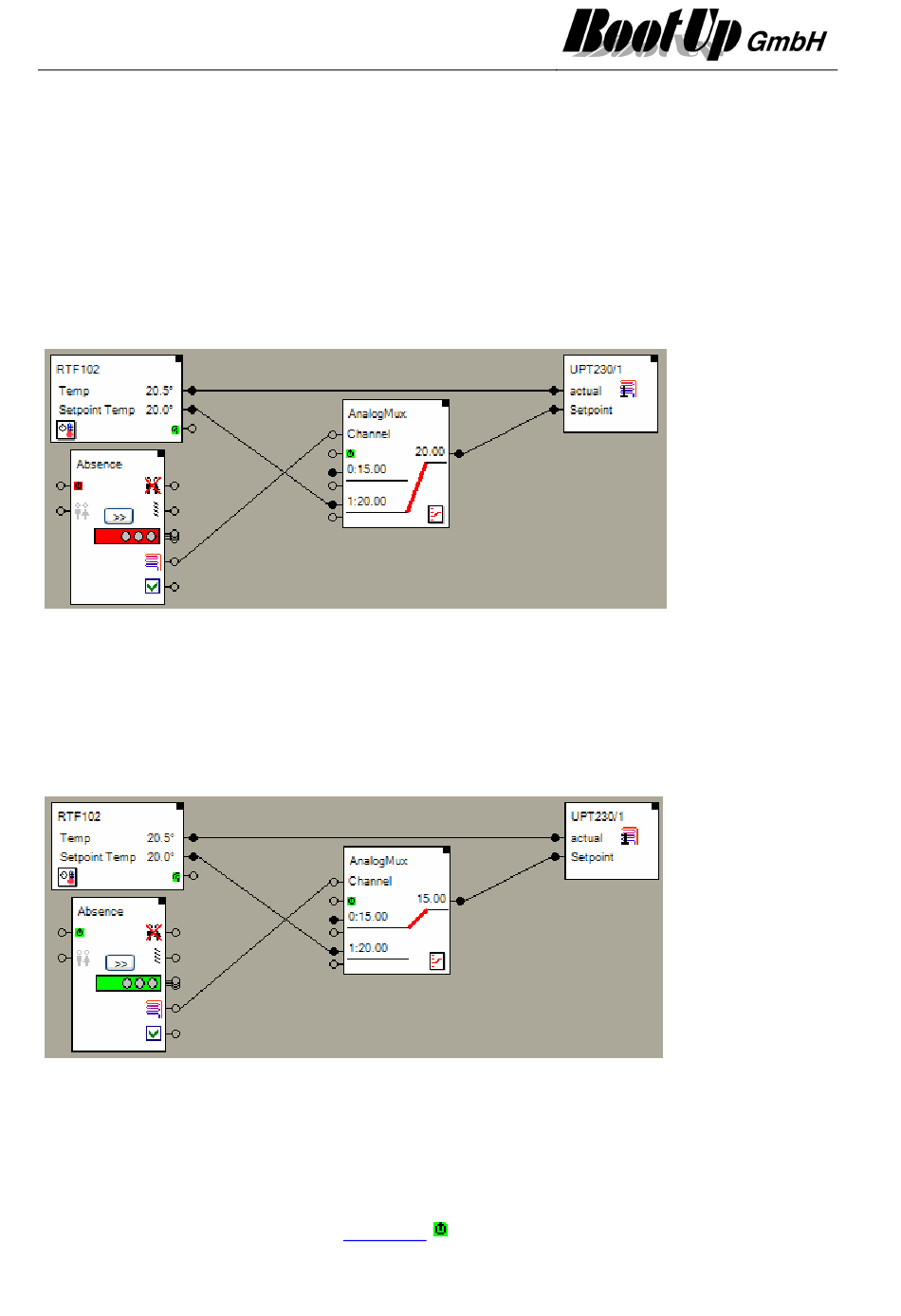

Anwendungsbeispiel
Aufgabe:
Während der Abwesenheit der Hausbewohner (z.B. Ferien) soll nur noch auf 15 Grad geheizt werden.
Normalbetrieb:
Der AnalogMux leitet Kanal 1: an seinen Ausgang weiter. Daher empfängt der Ventilaktor via AnalogMux
die Sollwerte für die Temperatur vom Raumfühler.
Abwesenheit:
Die Abwesenheitsfunktion verfügt über einen Ausgang über den signalisiert wird, ob geheizt werden soll.
Dieser Ausgang sendet einen AUS-Befehl, wenn die Abwesenheitsfunktion aktiviert wird und eine
Abwesenheitsdauer länger als die Anheizperiode eingegeben wurde. Dieser AUS-Befehl schaltet den
ersten Kanal (Kanal 0:) des AnalogMux aktiv.
Da der Signaleingang dieses Kanals nicht beschaltet ist, leitet der AnalogMux-Block den Einstellwert
15.0Grad an seinen Ausgang weiter. Der Ventilaktor erhält den Wert 15.0Grad als Sollwert.
Kehrt einer der Bewohner wieder heim, deaktiviert er die Abwesenheitsfunktion. Diese sendet einen EIN-
Befehl über ihren Zustandsausgang. Dieser wiederum aktiviert den ersten Kanal (Kanal 1:) des
AnalogMux. Der AnalogMux leitet nun die Werte, welche er über Kanal 1:, empfängt an den Ventilaktor
weiter. Folglich erhält der Ventilaktor auf diesem Wege seinen Sollwert wieder vom Raumfühler.
Der AnalogMux-Block verfügt über eine
Aktivierung
.
Seite 232/587
