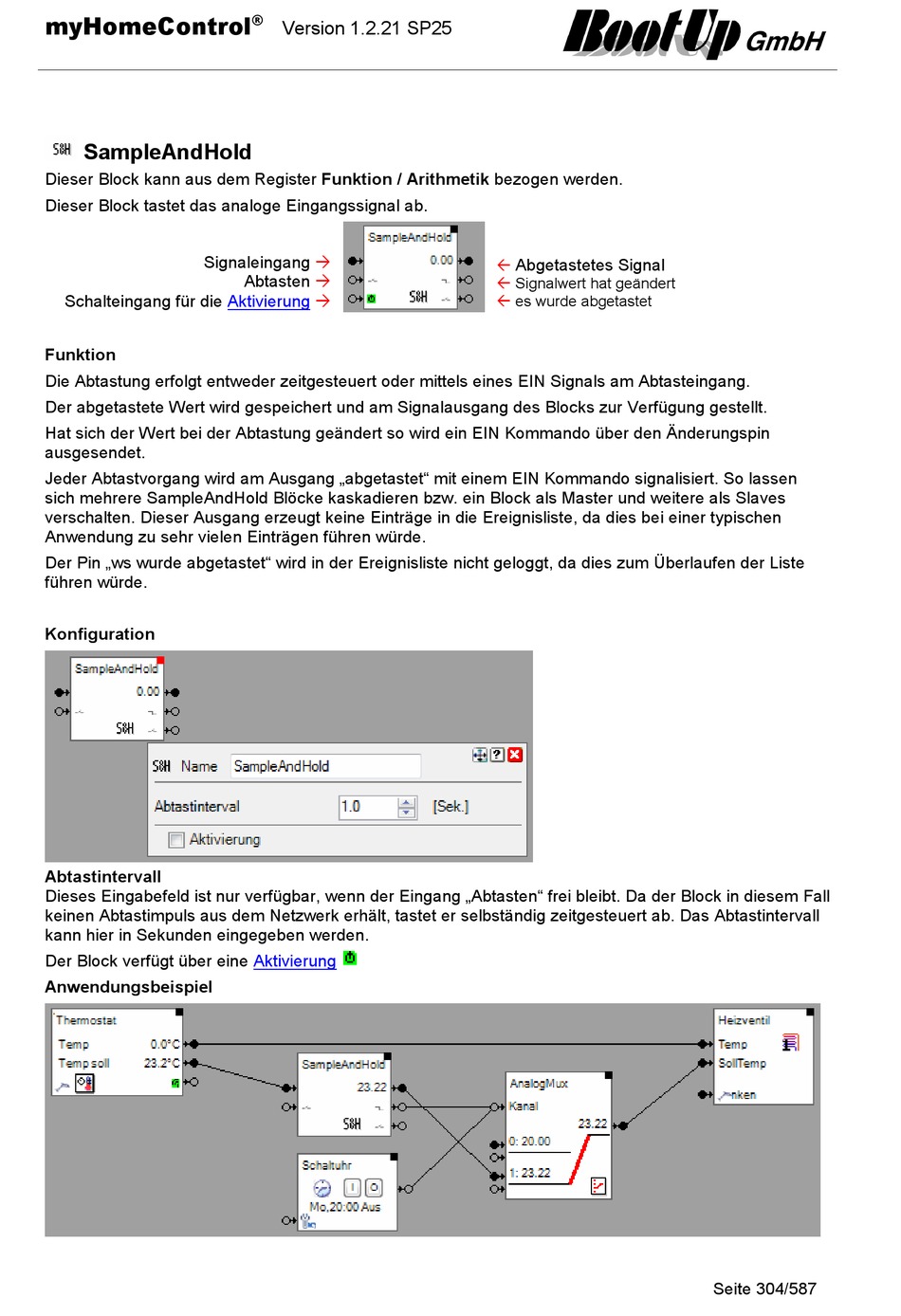

myHomeControl

SampleAndHold

Dieser Block kann aus dem Register Funktion / Arithmetik bezogen werden.
Dieser Block tastet das analoge Eingangssignal ab.
Signaleingang
Schalteingang für die
Funktion
Die Abtastung erfolgt entweder zeitgesteuert oder mittels eines EIN Signals am Abtasteingang.
Der abgetastete Wert wird gespeichert und am Signalausgang des Blocks zur Verfügung gestellt.
Hat sich der Wert bei der Abtastung geändert so wird ein EIN Kommando über den Änderungspin
ausgesendet.
Jeder Abtastvorgang wird am Ausgang „abgetastet" mit einem EIN Kommando signalisiert. So lassen
sich mehrere SampleAndHold Blöcke kaskadieren bzw. ein Block als Master und weitere als Slaves
verschalten. Dieser Ausgang erzeugt keine Einträge in die Ereignisliste, da dies bei einer typischen
Anwendung zu sehr vielen Einträgen führen würde.
Der Pin „ws wurde abgetastet" wird in der Ereignisliste nicht geloggt, da dies zum Überlaufen der Liste
führen würde.
Konfiguration
Abtastintervall
Dieses Eingabefeld ist nur verfügbar, wenn der Eingang „Abtasten" frei bleibt. Da der Block in diesem Fall
keinen Abtastimpuls aus dem Netzwerk erhält, tastet er selbständig zeitgesteuert ab. Das Abtastintervall
kann hier in Sekunden eingegeben werden.
Der Block verfügt über eine
Anwendungsbeispiel
®
Version 1.2.21 SP25
Abtasten
Aktivierung
Aktivierung
Abgetastetes Signal
Signalwert hat geändert
es wurde abgetastet
