myHomeControl
Die RSSI-Spalten werden nur angezeigt, wenn RSSI-Werte vom Gateway geliefert werden.
Typischerweise sind dies ESP3.0 basierte Gateways.

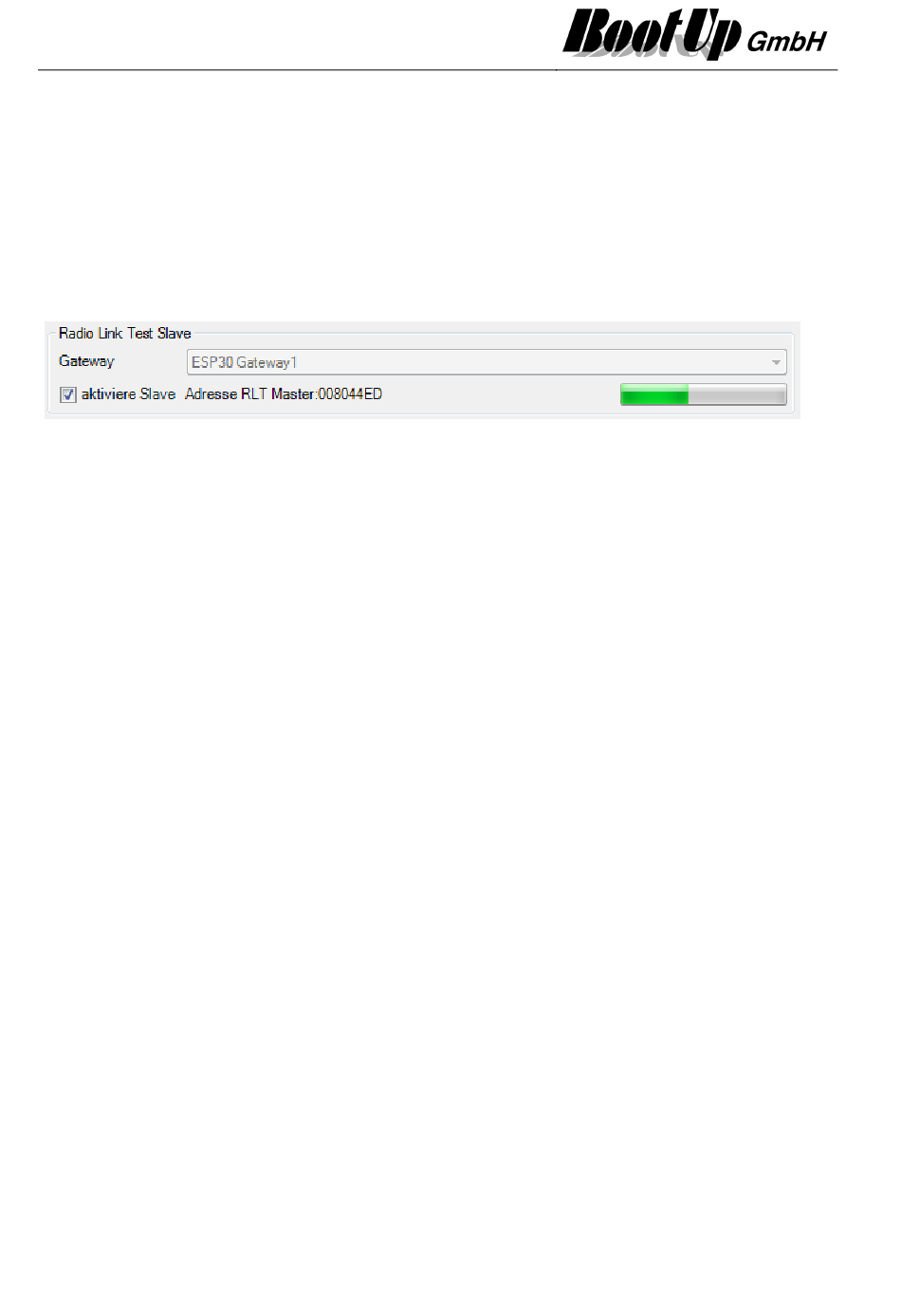

Radio Link Test Slave
myHomeControl stellt einen Radio Link Test Slave zur Verfügung. Dieser Slave kann für ein bestimmtes
Gateway aktiviert werden. In Kombination mit einem Radio Link Test Master z.B. P30 von Probare lassen
sich Verbindungstest durchführen.
Dies ermöglicht dem Anwender z.B. mit einem P30 durch das Gebäude zu laufen und von verschiedenen
Standorten aus die Verbindungsqualität zu myHomeControl zu prüfen.
Hierzu sind folgende Schritte durchzuführen:
1. Wähle das Gateway, welches für den Test verwendet wird. Dies ist nur möglich, wenn
Gatewaytypen angelegt wurden, welche den Radio Link Test auch unterstützen.
2. Aktiviere den Slave
3. Wähle folgendes Menu beim P30:
Radio Link Test / Starte RLT
4. Das P30 wartet nur auf eine Anfrage vom RLT Slave von myHomeControl und beginnt dann
Meldungen mit dem Slave auszutauschen. Dies wird beim P30 wie auch bei myHomeControl
mittels eines Fortschrittsbalken angezeigt.
5. Zum Schluss präsentiert das P30 die Resultate des Verbindungstests.
Die Zeile D zeigt die Verbindungsqualität der direkt von myHomeControl empfangenen
Telegramme an, die Zeile L1 der Telegramme, welche 1x repetiert wurden, die Zeile L2 jener,
welche 2x repetiert wurden. 4 Balken bedeuten ausgezeichnete Verbindung.
Generell ist die Verwendung eines P30 zu empfehlen. Dieses Gerät ist eine wertvolle Hilfe beim
Vermessen eines Gebäudes und bei der Fehlersuche.
Sollte das P30 myHomeControl nicht als Radio Link Test Slave akzeptieren, so besteht die Möglichkeit,
dass im P30 eine Radio Link Test Paarung hinterlegt ist. Um diese zu löschen wähle folgendes Menu:
1. Wechsle in den Konfigurationsmodus des P30 (^ und v gleichzeitig drücken)
2. Wähle Menu Radio Link Test / Lösche Paarung.
®
