myHomeControl

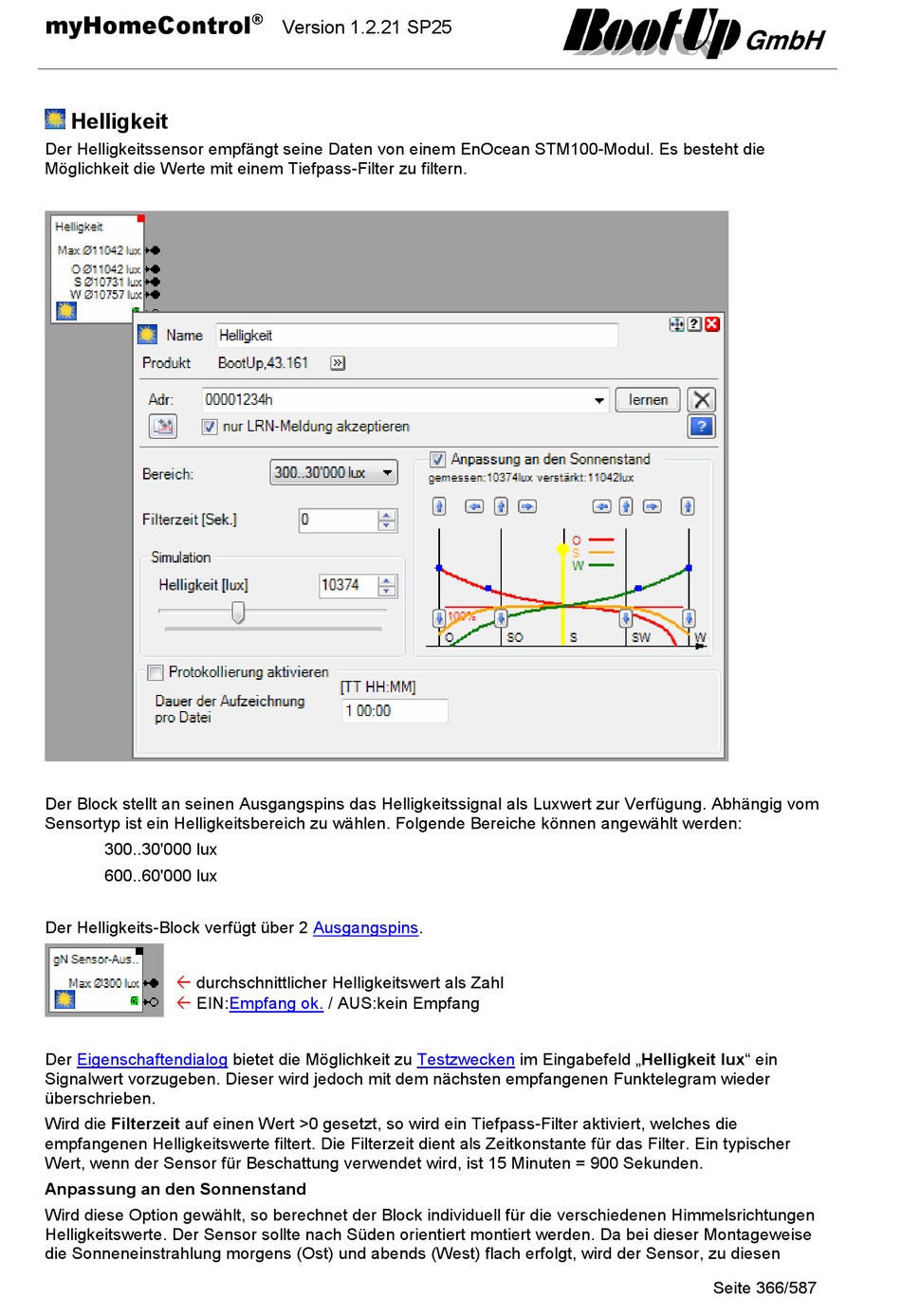

Helligkeit
Der Helligkeitssensor empfängt seine Daten von einem EnOcean STM100-Modul. Es besteht die
Möglichkeit die Werte mit einem Tiefpass-Filter zu filtern.
Der Block stellt an seinen Ausgangspins das Helligkeitssignal als Luxwert zur Verfügung. Abhängig vom
Sensortyp ist ein Helligkeitsbereich zu wählen. Folgende Bereiche können angewählt werden:
300..30'000 lux
600..60'000 lux
Der Helligkeits-Block verfügt über 2 Ausgangspins.
durchschnittlicher Helligkeitswert als Zahl
EIN:Empfang ok.
Der
Eigenschaftendialog
Signalwert vorzugeben. Dieser wird jedoch mit dem nächsten empfangenen Funktelegram wieder
überschrieben.
Wird die Filterzeit auf einen Wert >0 gesetzt, so wird ein Tiefpass-Filter aktiviert, welches die
empfangenen Helligkeitswerte filtert. Die Filterzeit dient als Zeitkonstante für das Filter. Ein typischer
Wert, wenn der Sensor für Beschattung verwendet wird, ist 15 Minuten = 900 Sekunden.
Anpassung an den Sonnenstand
Wird diese Option gewählt, so berechnet der Block individuell für die verschiedenen Himmelsrichtungen
Helligkeitswerte. Der Sensor sollte nach Süden orientiert montiert werden. Da bei dieser Montageweise
die Sonneneinstrahlung morgens (Ost) und abends (West) flach erfolgt, wird der Sensor, zu diesen
®
Version 1.2.21 SP25
/ AUS:kein Empfang
bietet die Möglichkeit zu
Testzwecken
im Eingabefeld „Helligkeit lux" ein
Seite 366/587
