myHomeControl

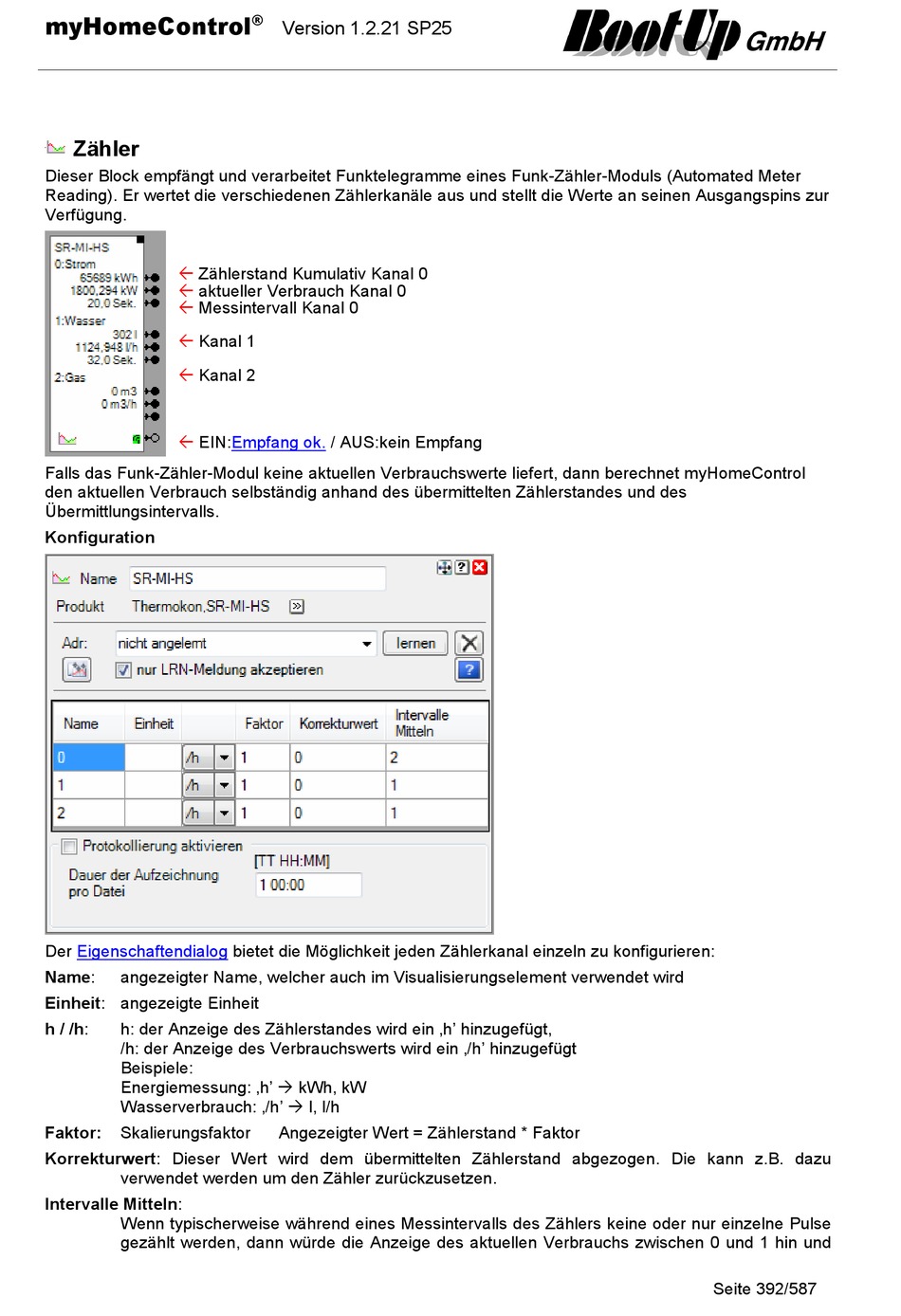

Zähler
Dieser Block empfängt und verarbeitet Funktelegramme eines Funk-Zähler-Moduls (Automated Meter
Reading). Er wertet die verschiedenen Zählerkanäle aus und stellt die Werte an seinen Ausgangspins zur
Verfügung.
Zählerstand Kumulativ Kanal 0
aktueller Verbrauch Kanal 0
Messintervall Kanal 0
Kanal 1
Kanal 2
EIN:Empfang ok.
Falls das Funk-Zähler-Modul keine aktuellen Verbrauchswerte liefert, dann berechnet myHomeControl
den aktuellen Verbrauch selbständig anhand des übermittelten Zählerstandes und des
Übermittlungsintervalls.
Konfiguration
Der
Eigenschaftendialog
Name:
angezeigter Name, welcher auch im Visualisierungselement verwendet wird
Einheit: angezeigte Einheit
h / /h:
h: der Anzeige des Zählerstandes wird ein ‚h' hinzugefügt,
/h: der Anzeige des Verbrauchswerts wird ein ‚/h' hinzugefügt
Beispiele:
Energiemessung: ‚h' kWh, kW
Wasserverbrauch: ‚/h' l, l/h
Faktor:
Skalierungsfaktor
Korrekturwert: Dieser Wert wird dem übermittelten Zählerstand abgezogen. Die kann z.B. dazu
verwendet werden um den Zähler zurückzusetzen.
Intervalle Mitteln:
Wenn typischerweise während eines Messintervalls des Zählers keine oder nur einzelne Pulse
gezählt werden, dann würde die Anzeige des aktuellen Verbrauchs zwischen 0 und 1 hin und
®
Version 1.2.21 SP25
/ AUS:kein Empfang
bietet die Möglichkeit jeden Zählerkanal einzeln zu konfigurieren:
Angezeigter Wert = Zählerstand * Faktor
Seite 392/587
