myHomeControl

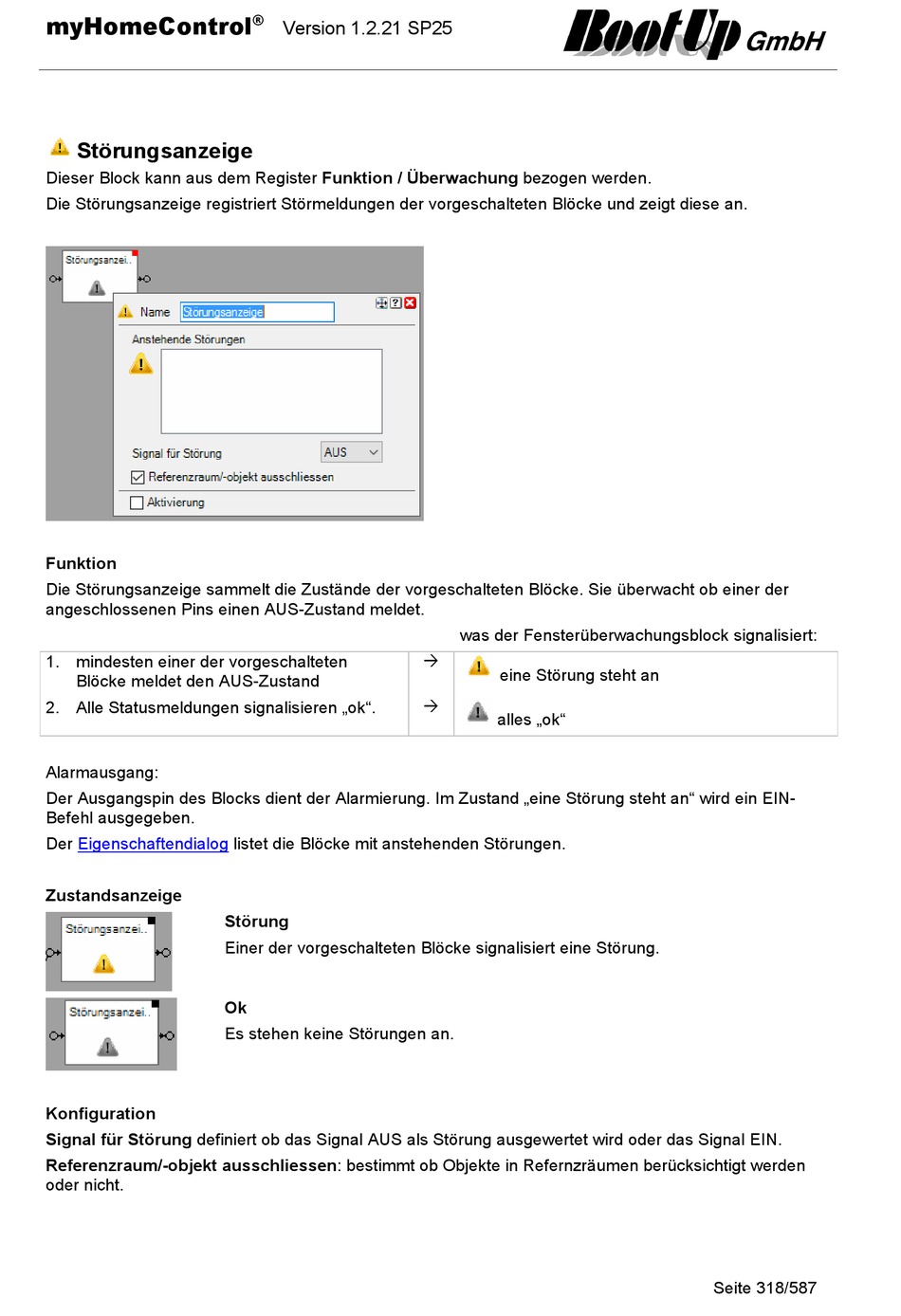

Störungsanzeige
Dieser Block kann aus dem Register Funktion / Überwachung bezogen werden.
Die Störungsanzeige registriert Störmeldungen der vorgeschalteten Blöcke und zeigt diese an.
Funktion
Die Störungsanzeige sammelt die Zustände der vorgeschalteten Blöcke. Sie überwacht ob einer der
angeschlossenen Pins einen AUS-Zustand meldet.
1. mindesten einer der vorgeschalteten
Blöcke meldet den AUS-Zustand
2. Alle Statusmeldungen signalisieren „ok".
Alarmausgang:
Der Ausgangspin des Blocks dient der Alarmierung. Im Zustand „eine Störung steht an" wird ein EIN-
Befehl ausgegeben.
Der
Eigenschaftendialog
Zustandsanzeige
Konfiguration
Signal für Störung definiert ob das Signal AUS als Störung ausgewertet wird oder das Signal EIN.
Referenzraum/-objekt ausschliessen: bestimmt ob Objekte in Refernzräumen berücksichtigt werden
oder nicht.
®
Version 1.2.21 SP25
listet die Blöcke mit anstehenden Störungen.
Störung
Einer der vorgeschalteten Blöcke signalisiert eine Störung.
Ok
Es stehen keine Störungen an.
was der Fensterüberwachungsblock signalisiert:
eine Störung steht an
alles „ok"
Seite 318/587
