myHomeControl

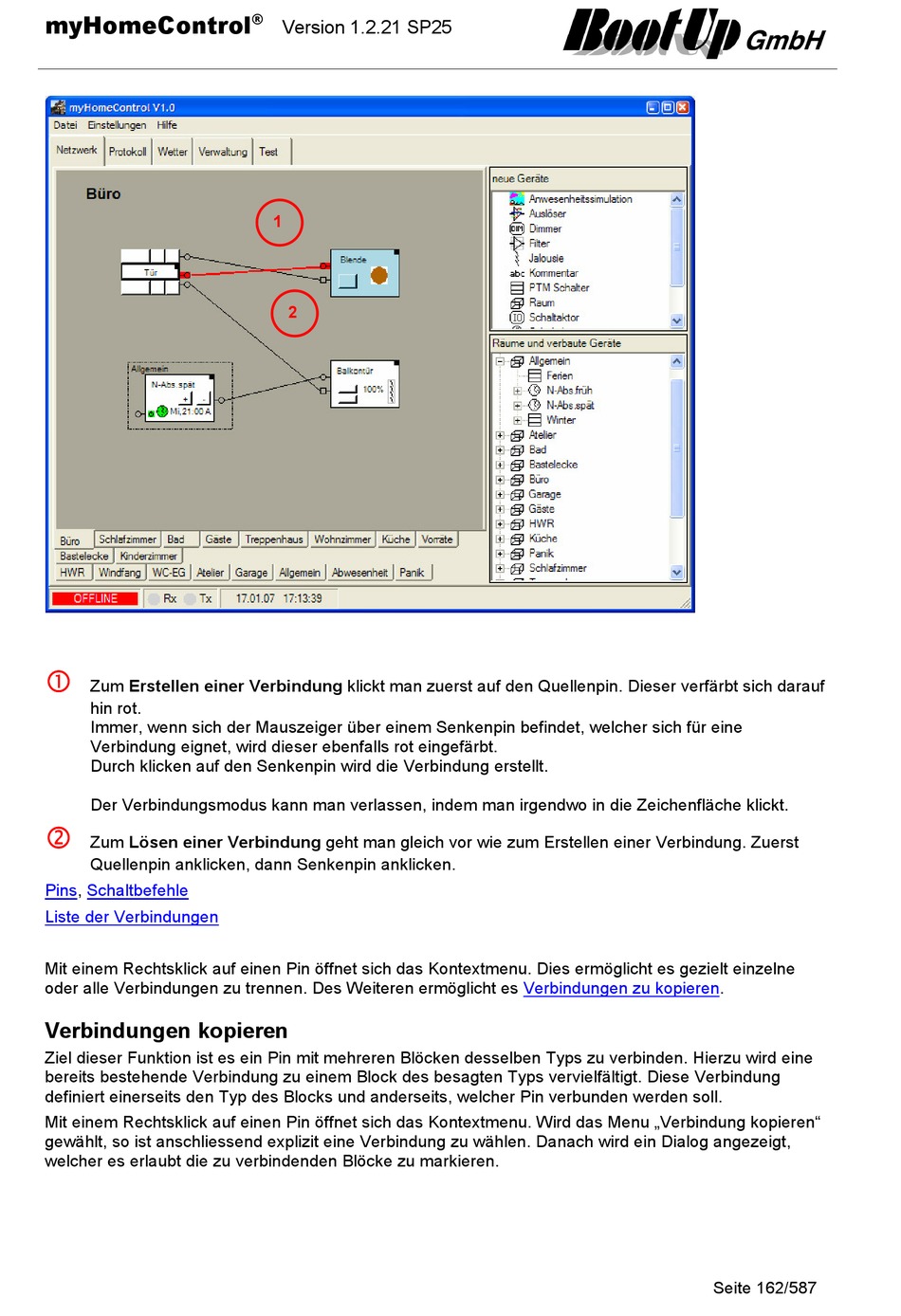

Zum Erstellen einer Verbindung klickt man zuerst auf den Quellenpin. Dieser verfärbt sich darauf
hin rot.
Immer, wenn sich der Mauszeiger über einem Senkenpin befindet, welcher sich für eine
Verbindung eignet, wird dieser ebenfalls rot eingefärbt.
Durch klicken auf den Senkenpin wird die Verbindung erstellt.
Der Verbindungsmodus kann man verlassen, indem man irgendwo in die Zeichenfläche klickt.
Zum Lösen einer Verbindung geht man gleich vor wie zum Erstellen einer Verbindung. Zuerst
Quellenpin anklicken, dann Senkenpin anklicken.
Pins,
Schaltbefehle
Liste der Verbindungen
Mit einem Rechtsklick auf einen Pin öffnet sich das Kontextmenu. Dies ermöglicht es gezielt einzelne
oder alle Verbindungen zu trennen. Des Weiteren ermöglicht es
Verbindungen kopieren
Ziel dieser Funktion ist es ein Pin mit mehreren Blöcken desselben Typs zu verbinden. Hierzu wird eine
bereits bestehende Verbindung zu einem Block des besagten Typs vervielfältigt. Diese Verbindung
definiert einerseits den Typ des Blocks und anderseits, welcher Pin verbunden werden soll.
Mit einem Rechtsklick auf einen Pin öffnet sich das Kontextmenu. Wird das Menu „Verbindung kopieren"
gewählt, so ist anschliessend explizit eine Verbindung zu wählen. Danach wird ein Dialog angezeigt,
welcher es erlaubt die zu verbindenden Blöcke zu markieren.
®
Version 1.2.21 SP25
1
2
Verbindungen zu
kopieren.
Seite 162/587
