myHomeControl

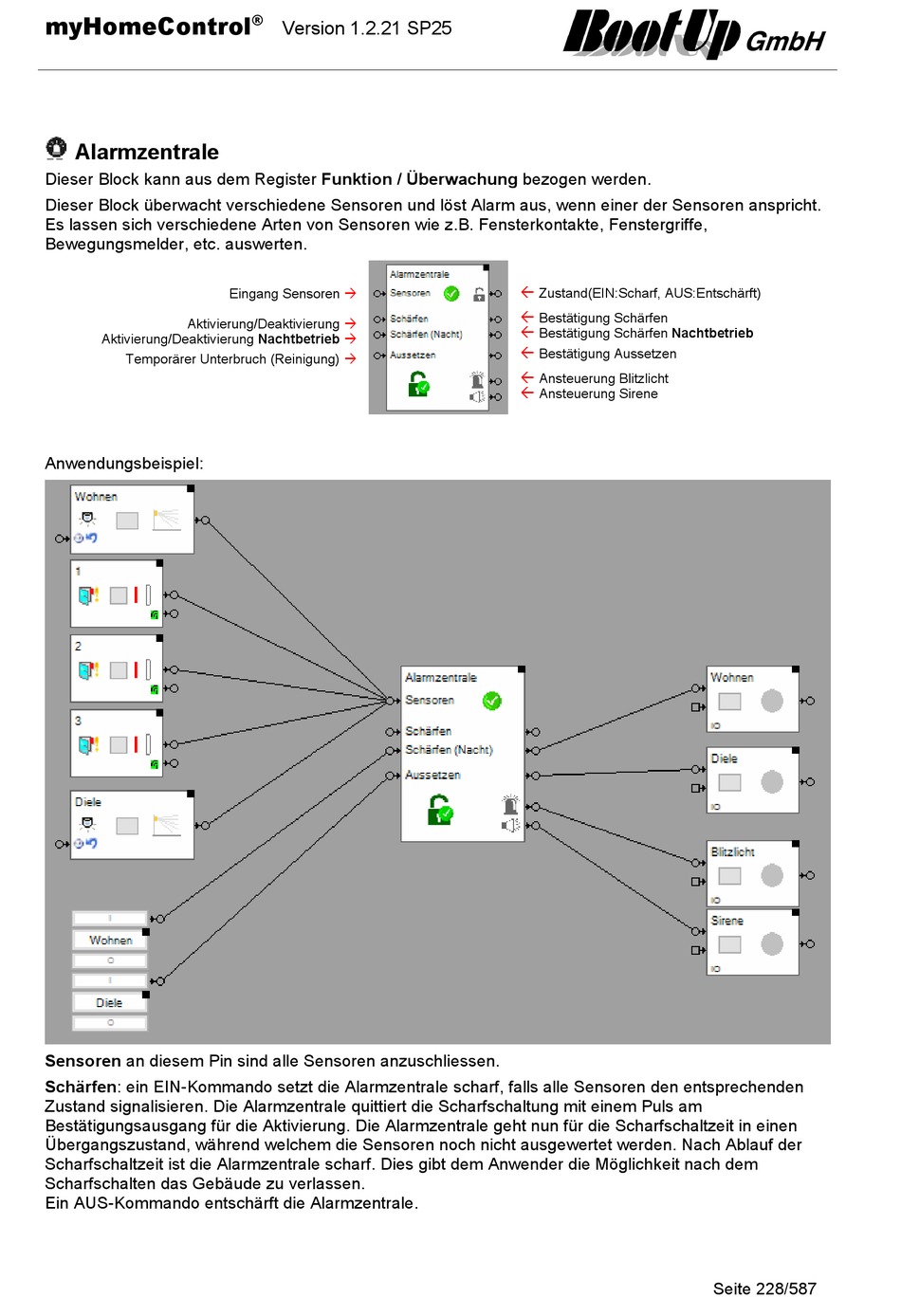

Alarmzentrale
Dieser Block kann aus dem Register Funktion / Überwachung bezogen werden.
Dieser Block überwacht verschiedene Sensoren und löst Alarm aus, wenn einer der Sensoren anspricht.
Es lassen sich verschiedene Arten von Sensoren wie z.B. Fensterkontakte, Fenstergriffe,
Bewegungsmelder, etc. auswerten.
Aktivierung/Deaktivierung
Aktivierung/Deaktivierung Nachtbetrieb
Temporärer Unterbruch (Reinigung)
Anwendungsbeispiel:
Sensoren an diesem Pin sind alle Sensoren anzuschliessen.
Schärfen: ein EIN-Kommando setzt die Alarmzentrale scharf, falls alle Sensoren den entsprechenden
Zustand signalisieren. Die Alarmzentrale quittiert die Scharfschaltung mit einem Puls am
Bestätigungsausgang für die Aktivierung. Die Alarmzentrale geht nun für die Scharfschaltzeit in einen
Übergangszustand, während welchem die Sensoren noch nicht ausgewertet werden. Nach Ablauf der
Scharfschaltzeit ist die Alarmzentrale scharf. Dies gibt dem Anwender die Möglichkeit nach dem
Scharfschalten das Gebäude zu verlassen.
Ein AUS-Kommando entschärft die Alarmzentrale.
®
Version 1.2.21 SP25
Eingang Sensoren
Zustand(EIN:Scharf, AUS:Entschärft)
Bestätigung Schärfen
Bestätigung Schärfen Nachtbetrieb
Bestätigung Aussetzen
Ansteuerung Blitzlicht
Ansteuerung Sirene
Seite 228/587
