myHomeControl

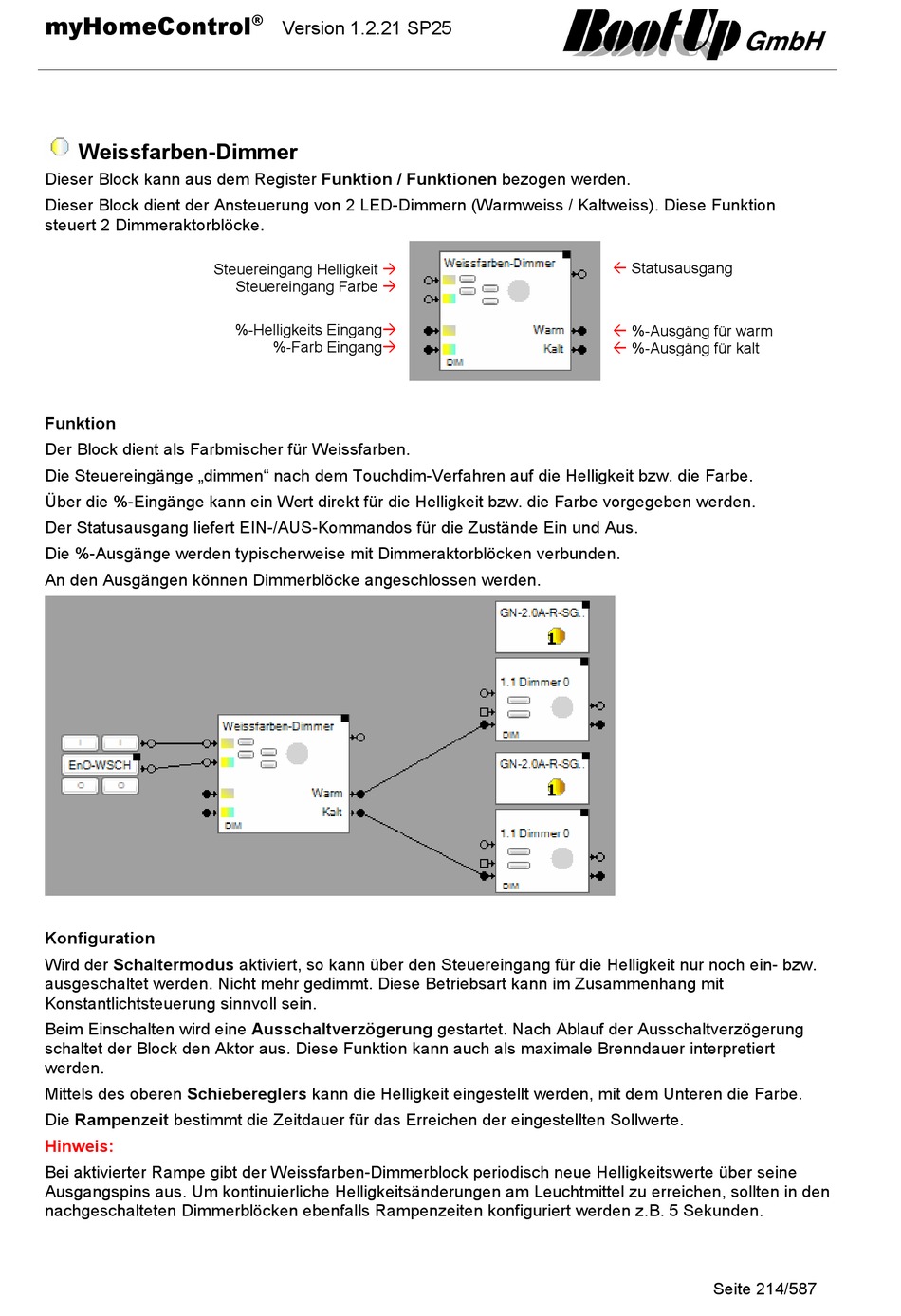

Weissfarben-Dimmer
Dieser Block kann aus dem Register Funktion / Funktionen bezogen werden.
Dieser Block dient der Ansteuerung von 2 LED-Dimmern (Warmweiss / Kaltweiss). Diese Funktion
steuert 2 Dimmeraktorblöcke.
Steuereingang Helligkeit
Funktion
Der Block dient als Farbmischer für Weissfarben.
Die Steuereingänge „dimmen" nach dem Touchdim-Verfahren auf die Helligkeit bzw. die Farbe.
Über die %-Eingänge kann ein Wert direkt für die Helligkeit bzw. die Farbe vorgegeben werden.
Der Statusausgang liefert EIN-/AUS-Kommandos für die Zustände Ein und Aus.
Die %-Ausgänge werden typischerweise mit Dimmeraktorblöcken verbunden.
An den Ausgängen können Dimmerblöcke angeschlossen werden.
Konfiguration
Wird der Schaltermodus aktiviert, so kann über den Steuereingang für die Helligkeit nur noch ein- bzw.
ausgeschaltet werden. Nicht mehr gedimmt. Diese Betriebsart kann im Zusammenhang mit
Konstantlichtsteuerung sinnvoll sein.
Beim Einschalten wird eine Ausschaltverzögerung gestartet. Nach Ablauf der Ausschaltverzögerung
schaltet der Block den Aktor aus. Diese Funktion kann auch als maximale Brenndauer interpretiert
werden.
Mittels des oberen Schiebereglers kann die Helligkeit eingestellt werden, mit dem Unteren die Farbe.
Die Rampenzeit bestimmt die Zeitdauer für das Erreichen der eingestellten Sollwerte.
Hinweis:
Bei aktivierter Rampe gibt der Weissfarben-Dimmerblock periodisch neue Helligkeitswerte über seine
Ausgangspins aus. Um kontinuierliche Helligkeitsänderungen am Leuchtmittel zu erreichen, sollten in den
nachgeschalteten Dimmerblöcken ebenfalls Rampenzeiten konfiguriert werden z.B. 5 Sekunden.
®
Version 1.2.21 SP25
Steuereingang Farbe
%-Helligkeits
Eingang
%-Farb
Eingang
Statusausgang
%-Ausgäng für warm
%-Ausgäng für kalt
Seite 214/587
