myHomeControl
EnOcean Serial Protocol 2.0
ESP 2.0
Dieses Protokoll kann zum Anschluss eines Senderempfängermoduls (Funk Sender/Empfänger)
verwendet werden. Die meisten Sender/Empfänger, welche auf einem TCM120-Modul basieren und über
USB, RS232 oder RS485 mit dem PC kommunizieren können mit dieser Einstellung betrieben werden.

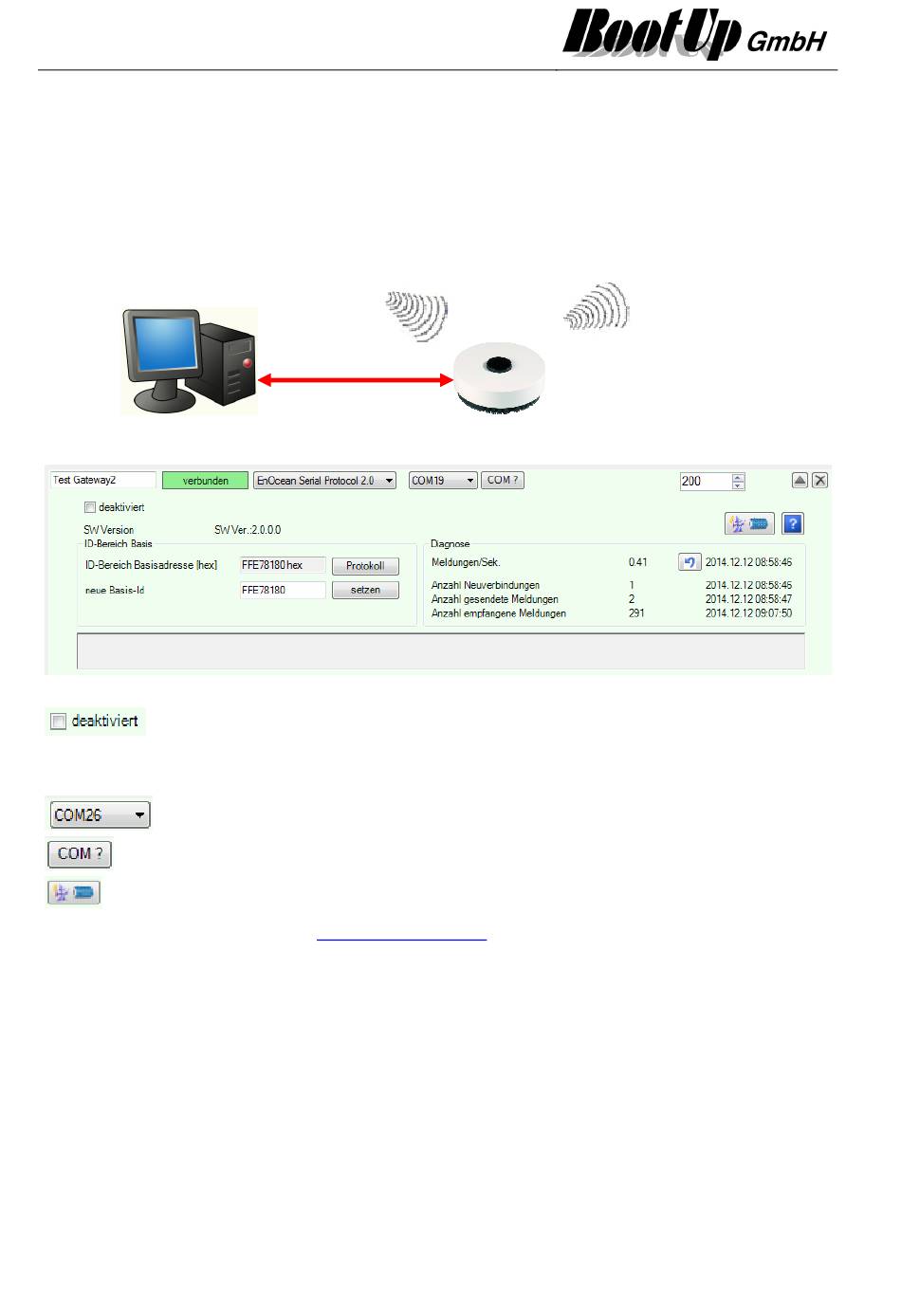

Eingabemaske:
Mittels dieser Checkbox lässt sich das Gateway temporär deaktivieren.
myHomeControl empfängt und sendet keine Meldungen mehr über dieses Gateway.
Auch für die Summenanzeige des Online-Status wird dieses Gateway nicht mehr
berücksichtigt.
Die serielle Schnittstelle an der das Funkmodul angeschlossen wird (COM1..COMn).
Hilfedialog um die korrekte serielle Schnittstelle zu finden.
Verknüpfungsassistent um myHomeControl mit den Geräten des Bussystems zu
verknüpfen (Einlernvorgang).
Siehe auch Kapitel Verknüpfungsassistent.
ID-Bereich Basis
Die Anzeige des Id-Bereichs dient nur der Information. Dieser Wert wird aus dem Gateway gelesen.
Um eine neue Id-Bereich Basis zu setzen muss die gewünschte Basisadresse im entsprechenden
Eingabefeld eingetragen werden und der „setzen"-Knopf betätigt werden. Wird die neue Adresse ins
Anzeigefeld Id-Bereich Basis übernommen so ist der Setzvorgang gelungen.
Man beachte, dass das Ändern der Basis Adresse nach 10 Mal vom Gateway blockiert wird.
Die Protokoll-Taste öffnet das Protokoll der jemals angeschossenen Gateways. Dieses beinhaltet auch
die entsprechenden Basisadressen. Dies ist beim Ersatz eines Gateways hilfreich, da in diesem Fall beim
neuen Gateway die korrekte Basisadresse gesetzt werden muss.
Beachte:
Die Basisadresse des Gateways wird dazu benutzt eindeutige Adressen zu generieren für die
Funktelegramme, welche zu den Aktoren gesendet werden. Während dem Anlernvorgang speichert der
Aktor diese Adresse in seinem nichtflüchtigen Speicher. Im Falle eines Gatewayersatzes muss
®
Version 1.2.21 SP25
USB,
RS232,
Sender-Empfängermodul
RS485
Seite 466/587
