myHomeControl
Für jeden Sollwert wird eine Zeile mit den folgenden Spalten eingefügt:
Index:
-
Nummer des Sollwerts:
Kommentar:
-
Hier kann ein Kommentar als Beschreibung des Sollwerts eingegeben werden. Dieser
Kommentar wird im Block eingeblendet und erleichtert das Verständnis des Sollwerts.
invertieren:
-
Checkbox, welche anzeigt ob die Aktivierungskommandos des Kanals invertiert wirken, bzw. das
Ändern der Invertierung zulässt.
Wert:
-
Numerisches Eingabefeld, welches den Wert des Sollwerts anzeigt, bzw. die Eingabe ermöglicht.
Ist ein Signal auf den entsprechenden Eingangspin des Blocks verbunden, so wird ein allenfalls
eingegebener Wert bei einer Änderung des Signals vom Signal überschrieben. Der Block
speichert die Sollwerte, folglich bleiben eingegebene Werte auch nach einem Programm Neustart
erhalten.
aktiviert:
-
Checkbox, welche den Aktivierungszustand des Kanals anzeigt, bzw. das Ändern des Zustands
ermöglicht.

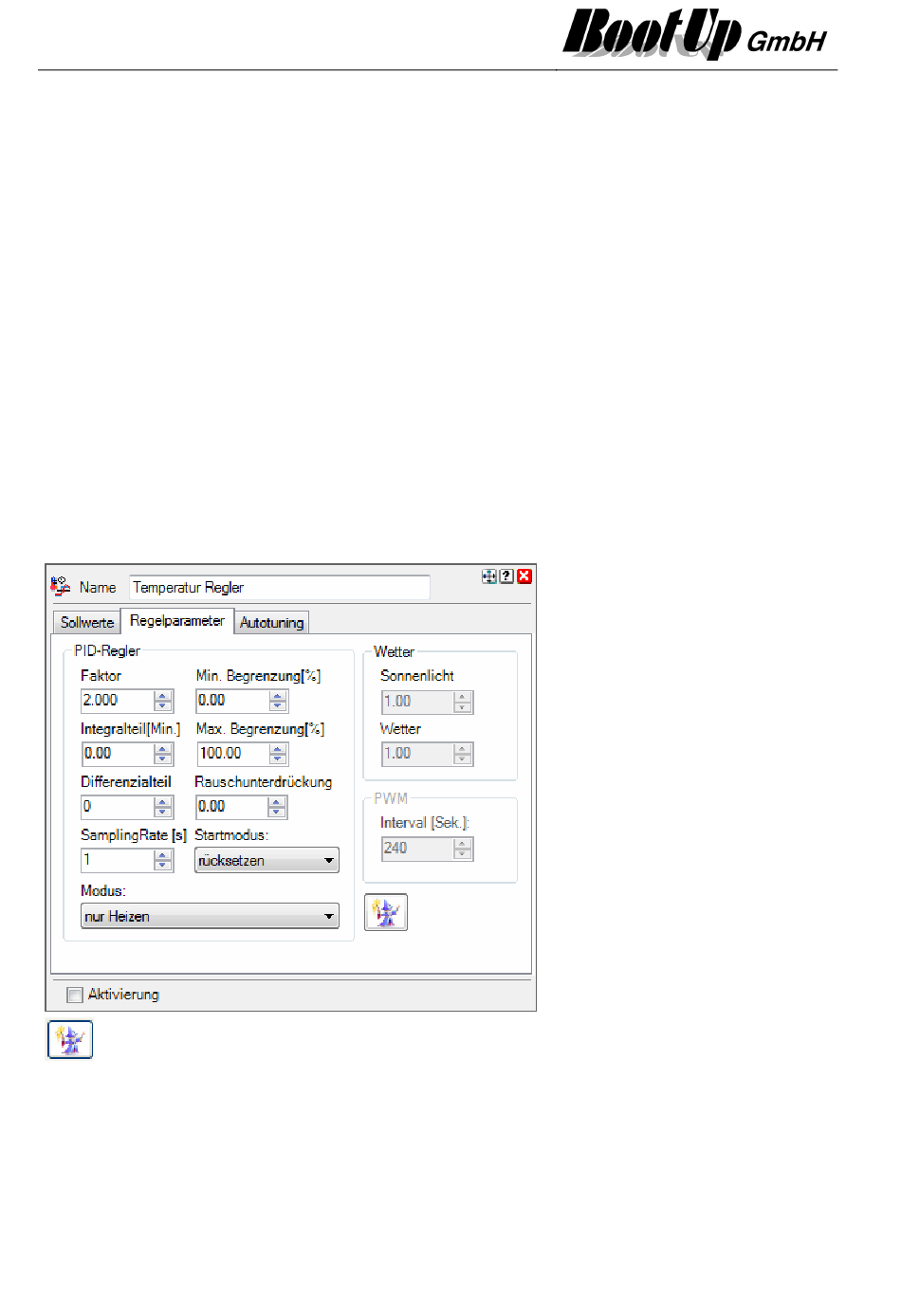

Regelparameter
Das ermitteln der korrekten Parameter für den PID-Regler ist für den Leihen nicht einfach.
Der Assistent hilft beim Ermitteln passender Regelparameter für verschiedene Situationen
(Fussbodenheizung, Radiatoren, etc.)
PID-Regler
Die Reglerausgangswerte werden mit 100 multipliziert und somit auf %-Werte umskaliert.
Der Startmodus bestimmt wie beim Start mit dem Integralteil verfahren wird:
- rücksetzen: Integralteil wird auf 0 gesetzt
- wiederherstellen: Integralteil wird wieder auf den Wert vor dem Terminieren der Applikation gesetzt.
Der Parameter Modus bestimmt die möglichen Betriebsmodi des Temperaturreglers. Siehe Abschnitt
Funktion/Kühlen am Anfang dieses Kapitels.
®
Version 1.2.21 SP25
Seite 327/587
