myHomeControl

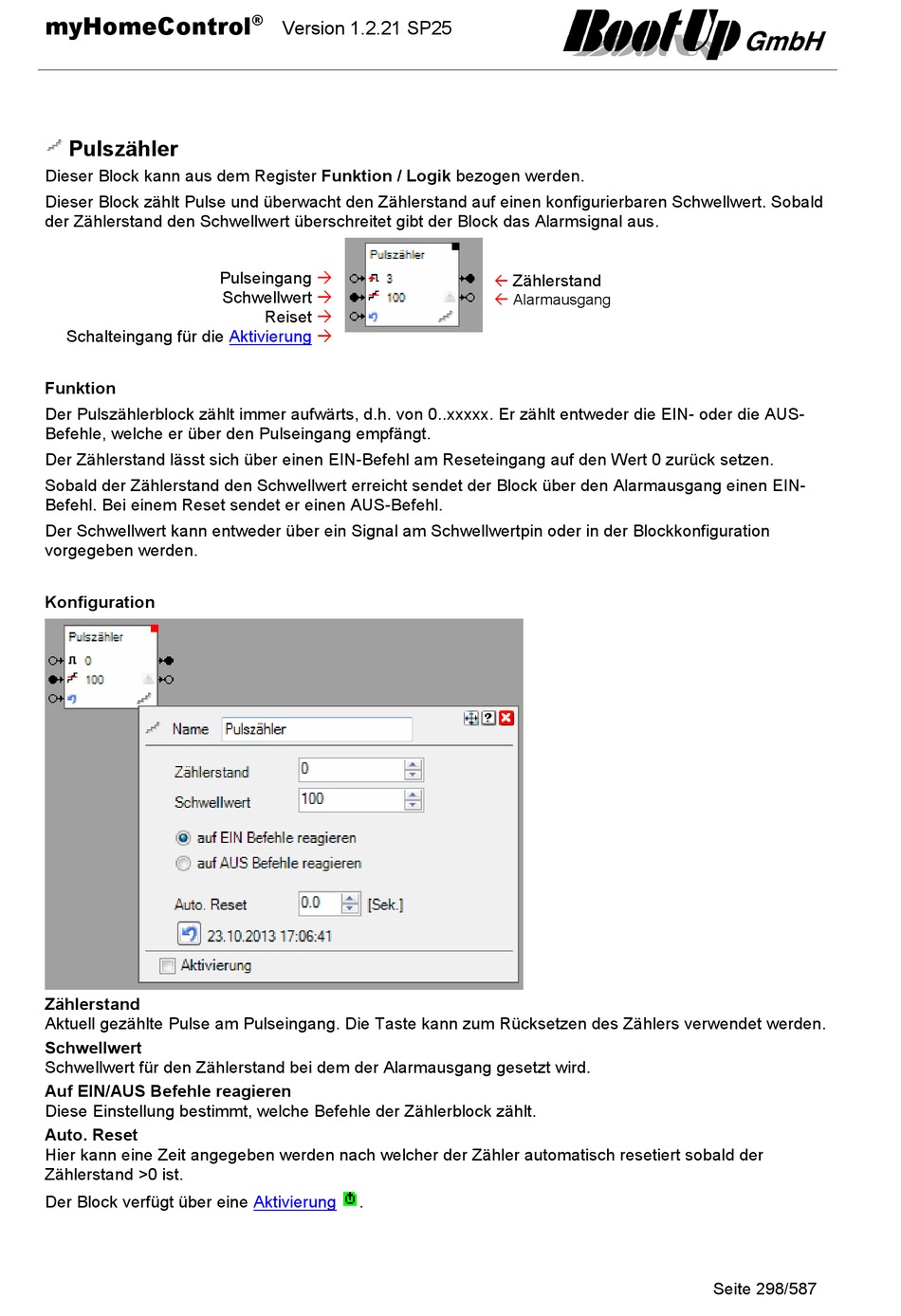

Pulszähler
Dieser Block kann aus dem Register Funktion / Logik bezogen werden.
Dieser Block zählt Pulse und überwacht den Zählerstand auf einen konfigurierbaren Schwellwert. Sobald
der Zählerstand den Schwellwert überschreitet gibt der Block das Alarmsignal aus.
Schalteingang für die
Funktion
Der Pulszählerblock zählt immer aufwärts, d.h. von 0..xxxxx. Er zählt entweder die EIN- oder die AUS-
Befehle, welche er über den Pulseingang empfängt.
Der Zählerstand lässt sich über einen EIN-Befehl am Reseteingang auf den Wert 0 zurück setzen.
Sobald der Zählerstand den Schwellwert erreicht sendet der Block über den Alarmausgang einen EIN-
Befehl. Bei einem Reset sendet er einen AUS-Befehl.
Der Schwellwert kann entweder über ein Signal am Schwellwertpin oder in der Blockkonfiguration
vorgegeben werden.
Konfiguration
Zählerstand
Aktuell gezählte Pulse am Pulseingang. Die Taste kann zum Rücksetzen des Zählers verwendet werden.
Schwellwert
Schwellwert für den Zählerstand bei dem der Alarmausgang gesetzt wird.
Auf EIN/AUS Befehle reagieren
Diese Einstellung bestimmt, welche Befehle der Zählerblock zählt.
Auto. Reset
Hier kann eine Zeit angegeben werden nach welcher der Zähler automatisch resetiert sobald der
Zählerstand >0 ist.
Der Block verfügt über eine
®
Version 1.2.21 SP25
Pulseingang
Schwellwert
Reiset
Aktivierung
Aktivierung
.
Zählerstand
Alarmausgang
