myHomeControl
Der Basissollwert des Temperaturregler-Blocks (Sollwert 1) ist auf 20Grad gesetzt.
Sollwert 2 wird für die Nachtabsenkung verwendet. Die Schaltuhr „Nachtabsenkung" aktiviert den Sollwert
während den Nachtstunden.
Der dritte Sollwert gilt, wenn das Zimmer nicht belegt ist. Mit dem Taster „Frei" wird der Sollwert aktiviert,
wenn das Zimmer frei ist, bzw. deaktiviert, wenn es belegt wird.
Der vierte Sollwert wird bei Abwesenheit der Hausbewohner durch die Abwesenheitsfunktion aktiviert.
Der Temperaturregler-Block regelt die Temperatur des Zimmers auf den zu verwendenden Sollwert
(unter Berücksichtigung der Sollwertverschiebung). In diesem Beispiel ist es Sollwert 3 da dieser Sollwert
der aktivierte Sollwert mit der höchsten Priorität ist.
Der Temperaturregler-Block errechnet ein geeignetes Pulsmuster für einen Schaltaktor um ein Stellventil
anzusteuern.

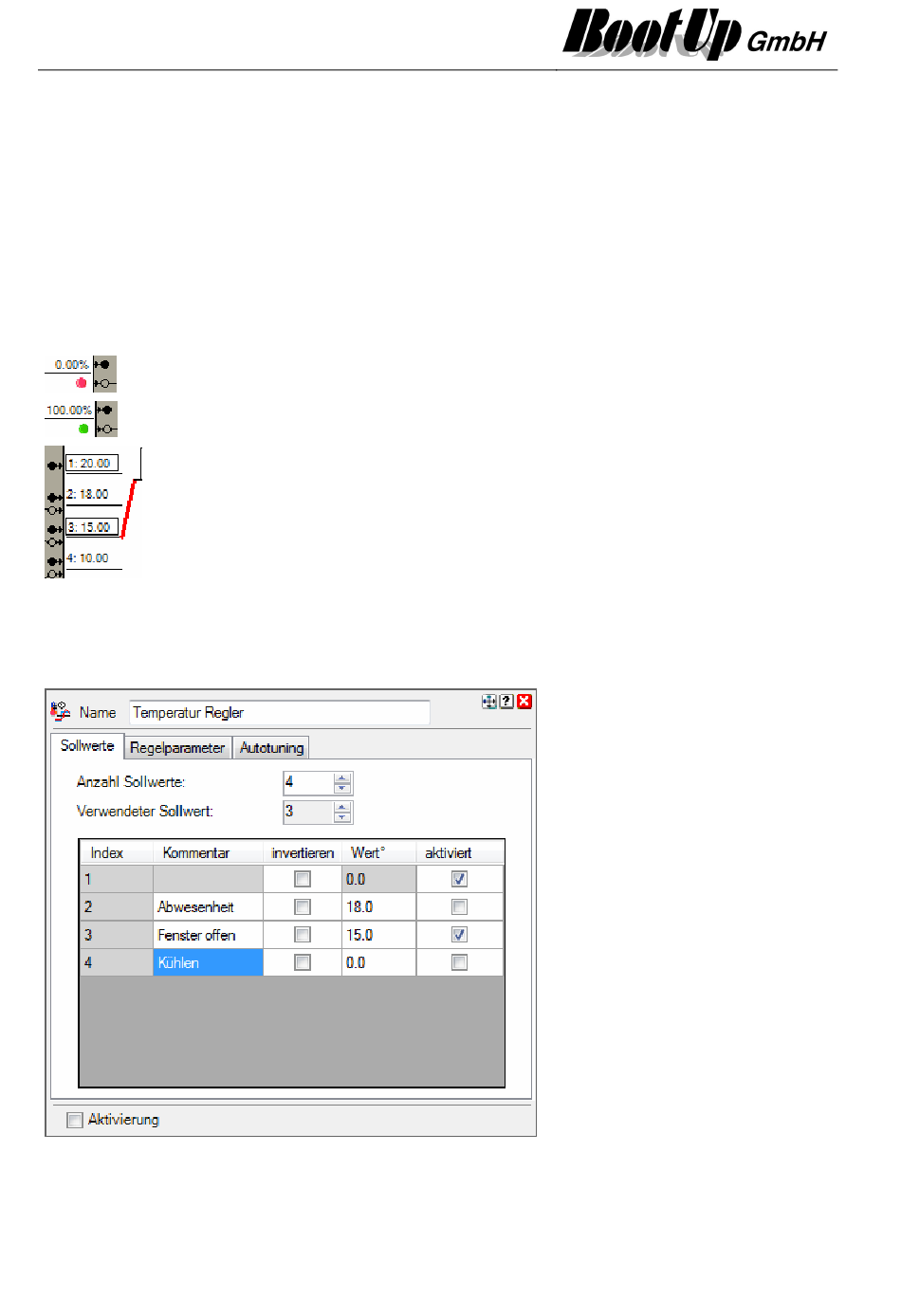

Zustandsanzeige
Pulsausgang ist AUS.
Pulsausgang ist EIN.
Die Sollwerte 1 und 3 sind aktiviert. Dies wird durch den schwarzen Rahmen um den Wert
des Sollwerts angezeigt.
Der Sollwert 3 wird verwendet weil er der aktivierte Sollwert mit der höchsten Priorität ist.
Konfiguration
Sollwerte
Anzahl Sollwerte bestimmt wie viele Sollwertkanäle vom Block zur Verfügung gestellt werden.
Verwendeter Sollwert zeigt an welcher Sollwert für die Regelung verwendet wird. Dieser Wert dient nur
der Anzeige.
®
