myHomeControl

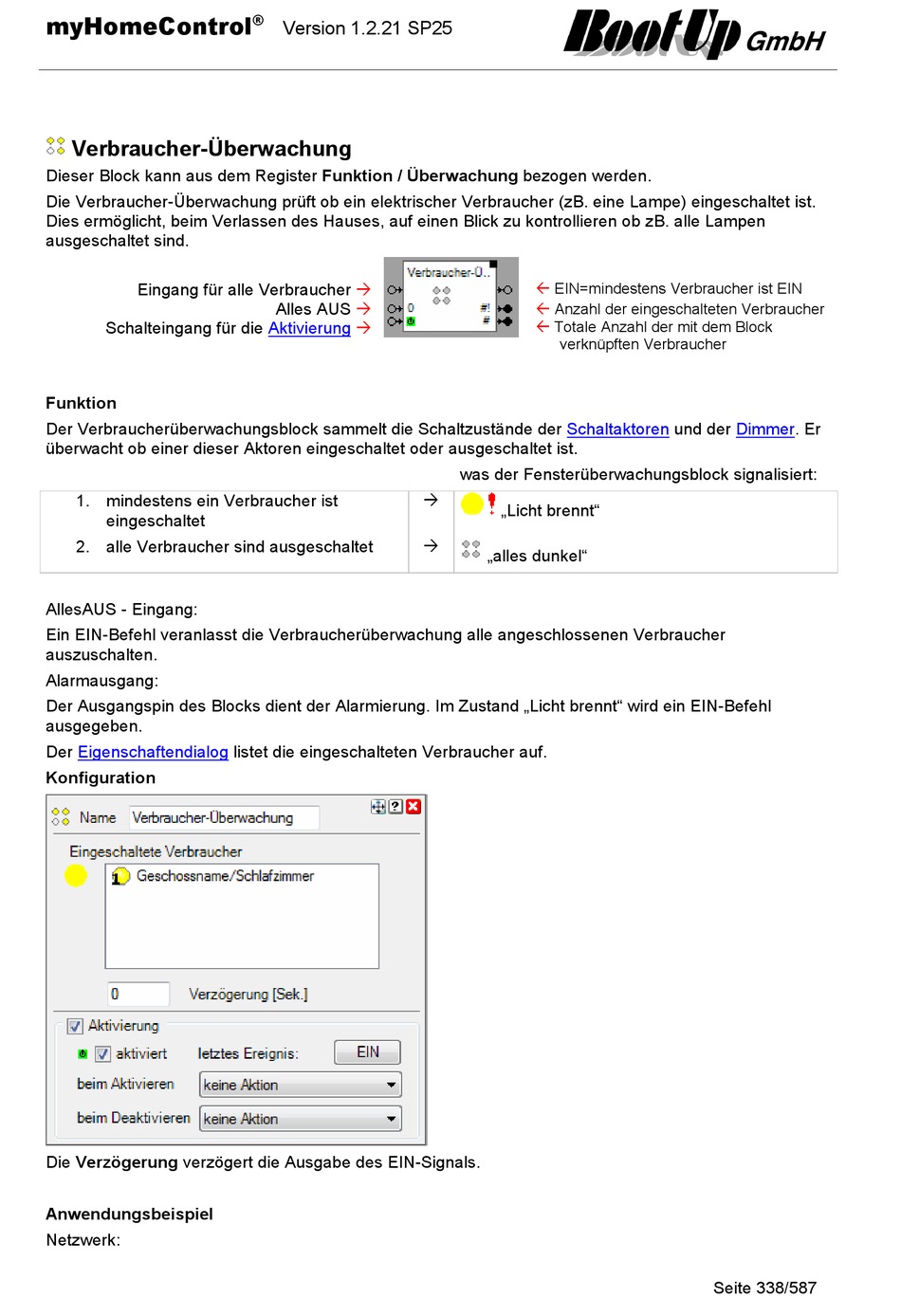

Verbraucher-Überwachung
Dieser Block kann aus dem Register Funktion / Überwachung bezogen werden.
Die Verbraucher-Überwachung prüft ob ein elektrischer Verbraucher (zB. eine Lampe) eingeschaltet ist.
Dies ermöglicht, beim Verlassen des Hauses, auf einen Blick zu kontrollieren ob zB. alle Lampen
ausgeschaltet sind.
Eingang für alle Verbraucher
Schalteingang für die
Funktion
Der Verbraucherüberwachungsblock sammelt die Schaltzustände der
überwacht ob einer dieser Aktoren eingeschaltet oder ausgeschaltet ist.
1. mindestens ein Verbraucher ist
eingeschaltet
2. alle Verbraucher sind ausgeschaltet
AllesAUS - Eingang:
Ein EIN-Befehl veranlasst die Verbraucherüberwachung alle angeschlossenen Verbraucher
auszuschalten.
Alarmausgang:
Der Ausgangspin des Blocks dient der Alarmierung. Im Zustand „Licht brennt" wird ein EIN-Befehl
ausgegeben.
Der
Eigenschaftendialog
Konfiguration
Die Verzögerung verzögert die Ausgabe des EIN-Signals.
Anwendungsbeispiel
Netzwerk:
®
Version 1.2.21 SP25
Alles AUS
Aktivierung
listet die eingeschalteten Verbraucher auf.
EIN=mindestens Verbraucher ist EIN
Anzahl der eingeschalteten Verbraucher
Totale Anzahl der mit dem Block
verknüpften Verbraucher
Schaltaktoren
was der Fensterüberwachungsblock signalisiert:
„Licht brennt"
„alles dunkel"
und der Dimmer. Er
Seite 338/587
