myHomeControl

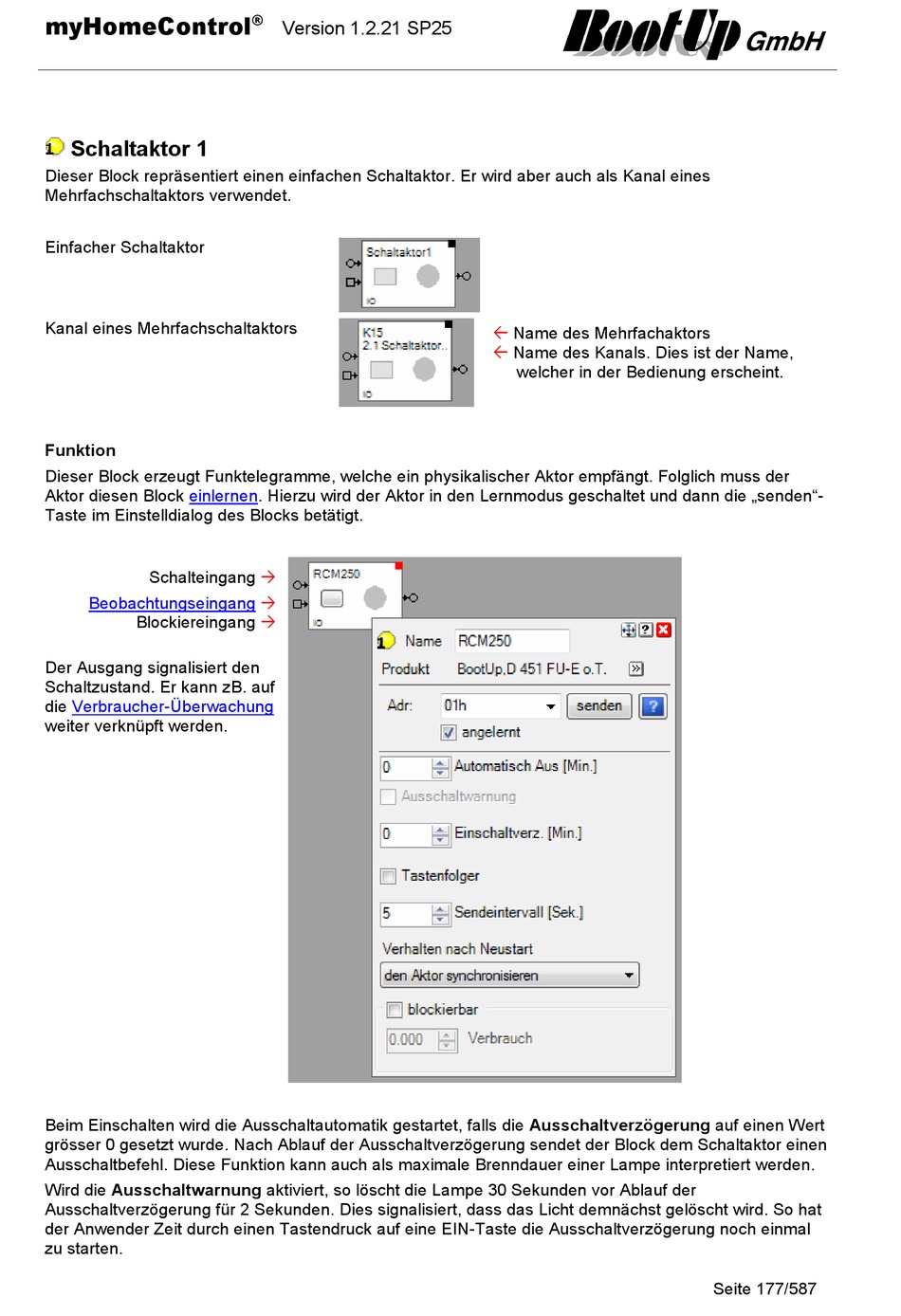

Schaltaktor 1
Dieser Block repräsentiert einen einfachen Schaltaktor. Er wird aber auch als Kanal eines
Mehrfachschaltaktors verwendet.
Einfacher Schaltaktor
Kanal eines Mehrfachschaltaktors
Funktion
Dieser Block erzeugt Funktelegramme, welche ein physikalischer Aktor empfängt. Folglich muss der
Aktor diesen Block einlernen. Hierzu wird der Aktor in den Lernmodus geschaltet und dann die „senden"-
Taste im Einstelldialog des Blocks betätigt.
Schalteingang
Beobachtungseingang
Blockiereingang
Der Ausgang signalisiert den
Schaltzustand. Er kann zB. auf
die
Verbraucher-Überwachung
weiter verknüpft werden.
Beim Einschalten wird die Ausschaltautomatik gestartet, falls die Ausschaltverzögerung auf einen Wert
grösser 0 gesetzt wurde. Nach Ablauf der Ausschaltverzögerung sendet der Block dem Schaltaktor einen
Ausschaltbefehl. Diese Funktion kann auch als maximale Brenndauer einer Lampe interpretiert werden.
Wird die Ausschaltwarnung aktiviert, so löscht die Lampe 30 Sekunden vor Ablauf der
Ausschaltverzögerung für 2 Sekunden. Dies signalisiert, dass das Licht demnächst gelöscht wird. So hat
der Anwender Zeit durch einen Tastendruck auf eine EIN-Taste die Ausschaltverzögerung noch einmal
zu starten.
®
Version 1.2.21 SP25
Name des Mehrfachaktors
Name des Kanals. Dies ist der Name,
welcher in der Bedienung erscheint.
Seite 177/587
