2. Všeobecné informácie
Tento montážny a prevádzkový návod je doplnkom k návodu pre
príslušné štandardné čerpadlá TP, TPD. Tu nespomenuté
informácie nájdete v montážnom a prevádzkovom návode
štandardného čerpadla.
3. Všeobecné informácie
Čerpadlá Grundfos TPE, TPED série 2000 sú poháňané
štandardnými motormi s integrovaným frekvenčným meničom.
Čerpadlá sú určené pre jedno- alebo trojfázové siet' o vé
pripojenie.
Čerpadlá majú vstavaný PI regulátor a sú nastavené na
prevádzku s diferenciálnym snímačom tlaku, ktorý umožňuje
riadenie diferenciálneho výtlačného tlaku čerpadla.
Čerpadlá sa zvyčajne používajú ako cirkulačné čerpadlá vo
veľkých vykurovacích alebo chladiacich systémoch s
premenlivými požiadavkami.
3.1 Nastavenia
Požadovanú hodnotu je možné nastavit' tromi spôsobmi:
• priamo na ovládacom paneli čerpadla.
Je možné si zvolit' medzi dvoma rôznymi riadiacimi režimami,
t.j. riadenie od proporcionálneho a riadenie od konštantného
tlaku.
• cez vstup pre externý signál požadovanej hodnoty
• pomocou bezdrôtového diaľkového ovládania Grundfos R100.
Všetky ostatné nastavenia sa realizujú pomocou ovládania R100.
Dôležité parametre, ako napr. aktuálna hodnota regulačného
parametra, spotreba energie, atď. sa dajú odčítat' pomocou
ovládania R100.
3.2 Zdvojené čerpadlá
Zdvojené čerpadlá nevyžadujú žiadny externý regulátor.
4. Mechanická inštalácia
Kvôli zachovaniu schválenia UL/cUL postupujte
podľa dodatočných montážnych pokynov na
Dôležité
strane 779.

4.1 Chladenie motora

Pre zabezpečenie dostatočného chladenia motora a elektroniky
dodržujte nasledovné požiadavky:
• Dbajte o to, aby bol dostatočný prístup vzduchu na chladenie.
• Teplotu vzduchu na chladenie udržujte pod hodnotou 40 °C.
• Chladiace rebrá a lopatky ventilátora udržujte čisté.
4.2 Inštalácia vonku
Pri inštalácii vonku musí byt' čerpadlo umiestnené pod vhodným
prístreškom, aby sa tak zamedzilo kondenzácii vodných pár na
komponentoch riadiacej elektroniky. Pozri obr. 1.

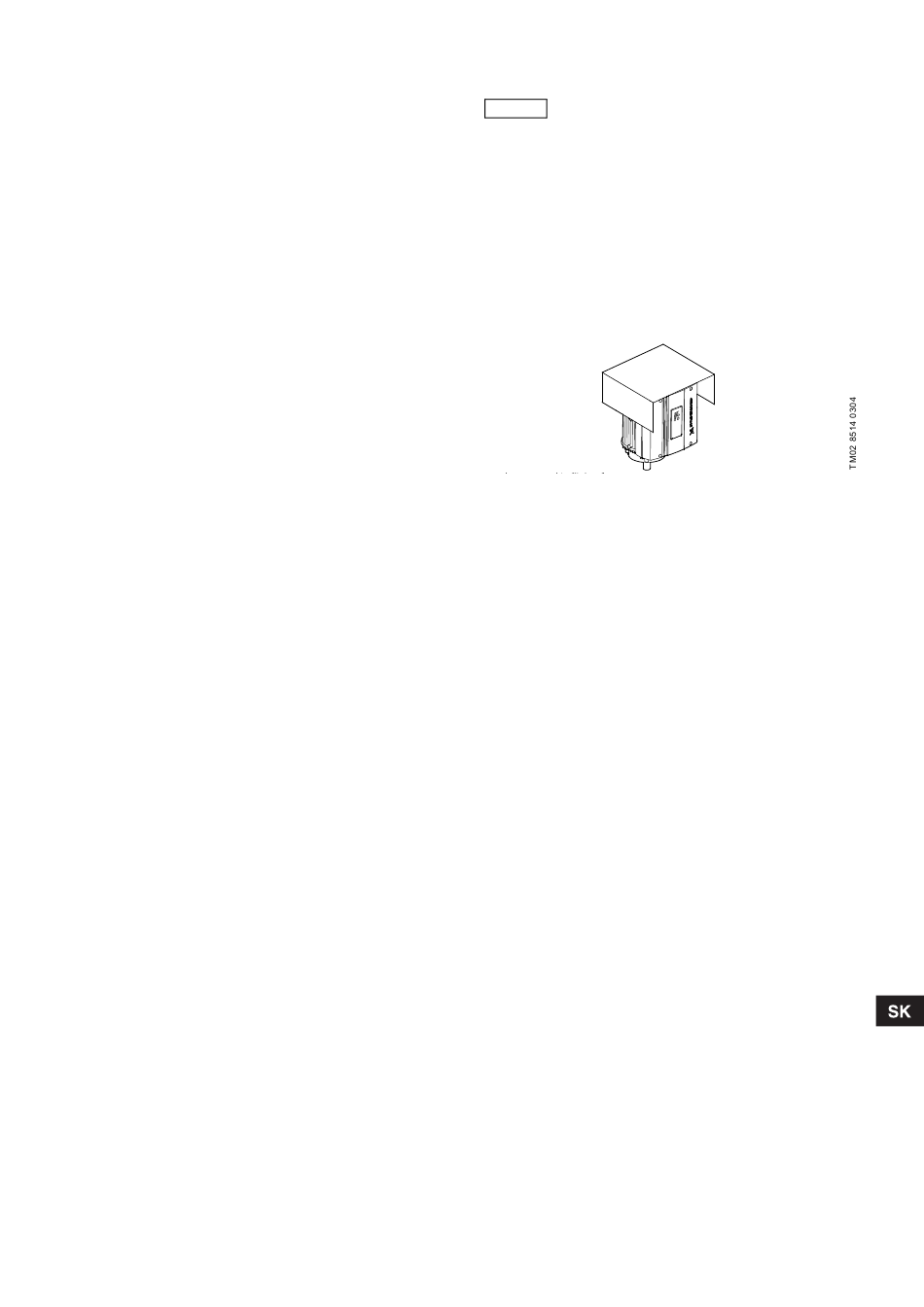

Obr. 1 Príklad prístrešku
Vypúšt'aciu zátku vytiahnite smerom nadol, aby sa vo vnútri
motora nevytvárala vlhkost' a voda.
Zvislo montované čerpadlá sú triedy krytia IP 55 po odstránení
vypúšt' a cej zátky. Vodorovne montované čerpadlá menia triedu
krytia na IP 54.
5. Elektrické pripojenie
Pre informácie o elektrickom pripojení E-čerpadiel pozri
nasledovné stránky:
5.1 Elektrické pripojenie - jednofázové čerpadlá na strane 604
5.2 Elektrické pripojenie – trojfázové čerpadlá, 0,75-7,5 kW na
strane 606
5.3 Elektrické pripojenie – trojfázové čerpadlá, 11-22 kW na
strane 608.
