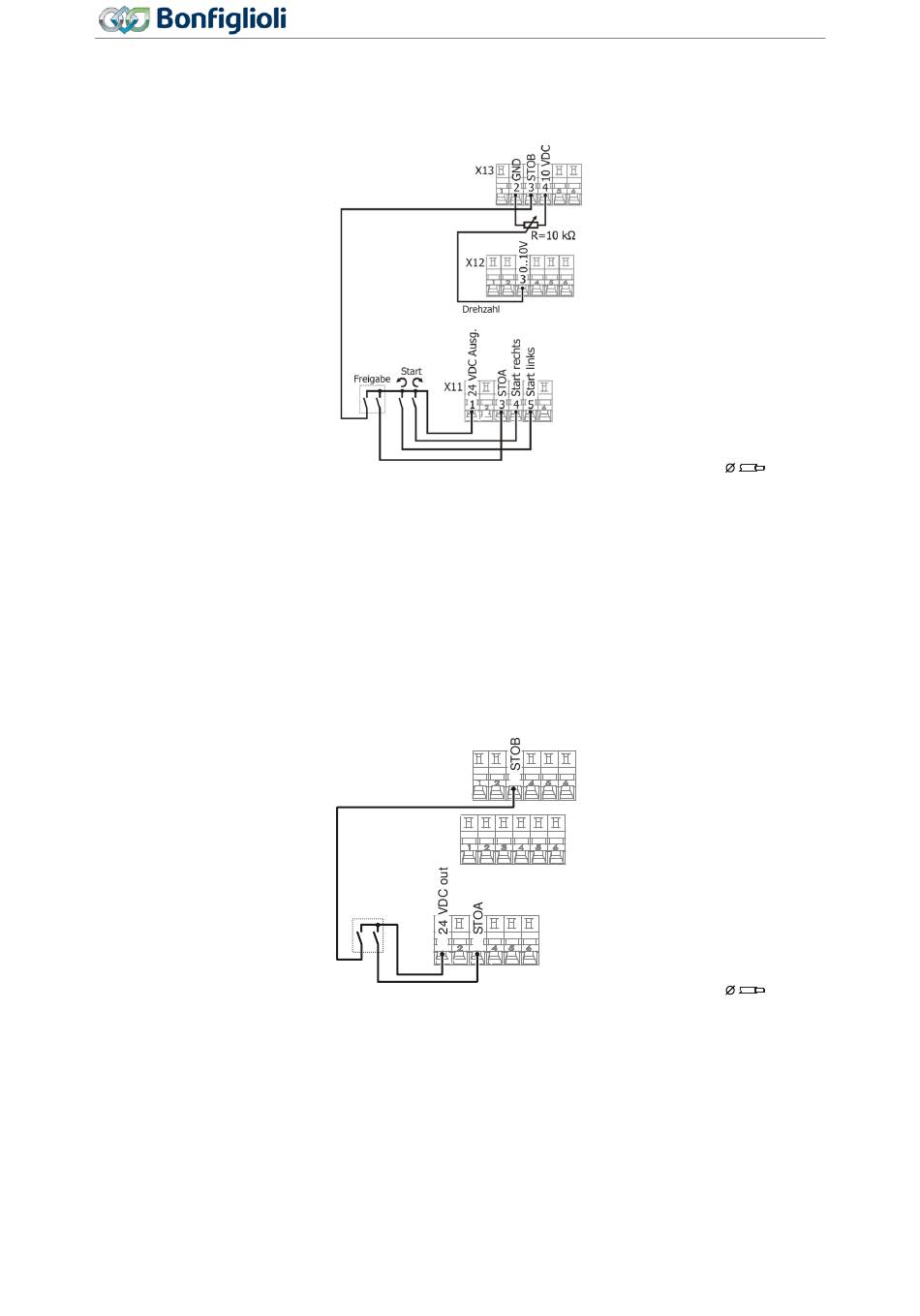

Schaltung zur Steuerung über Steuerklemmen
5.7.1
Der Motor wird über Startsignale an den Steuerklemmen gestartet. Die Schaltung zeigt die minimal
erforderlichen Eingangssignale und die Steuerklemmen in der Werkseinstellung.
Start cw: Start rechts
Start ccw: Start links
VDC out: Spannungsausgänge
n: Drehzahl
E: Freigabe
Schaltung zur Steuerung über das Bedienfeld
5.7.2
Der Motor wird über das Bedienfeld gestartet. Die Schaltung zeigt die minimal erforderlichen Ein-
gangssignale und die Steuerklemmen in der Werkseinstellung.
VDC out: Spannungsausgang
E: Freigabe
Agile
Betriebsanleitung
X13
X12
E
X11
1
46
06/2013
3
3
Steuerklemmen Standardanschluss
Elektrische Installation
1,5 mm 2
max. 2,5 mm 2
1,5 mm 2
max. 2,5 mm
2
