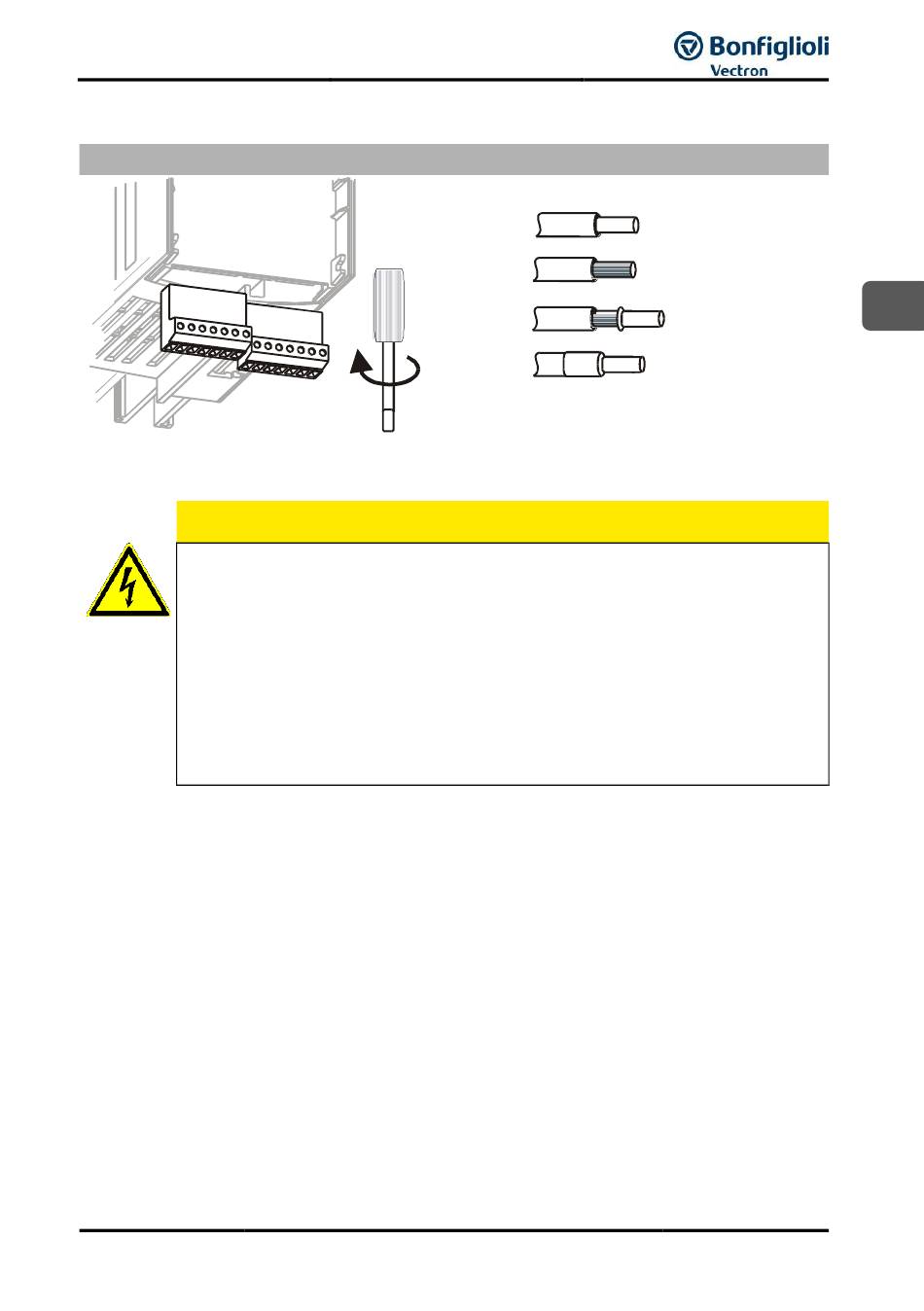

4.3 Steuerklemmen

4.3.1 Steuerklemmen X210A & X210B
VORSICHT
Anliegende Spannung
Die Seuerklemmen könnten Spannungen führen.
 Den Frequenzumrichter spannungslos schalten und gegen
Wiedereinschalten sichern.
 Die Spannungsfreiheit überprüfen.
 Die Netzleitungen, die Motorleitungen und den
Bremswiderstand leistungslos anklemmen und leistungslos
trennen.
10/18
Steuerklemmen X210 & X410
0.2 ... 0.3 Nm
1.8 ... 2.7 lb-in
Quick Start Guide ACU
Wieland DST85 / RM3,5
0.14 ... 1.5 mm
AWG 30 ... 16
0.14 ... 1.5 mm
AWG 30 ... 16
0.25 ... 1.0 mm
AWG 22 ... 18
0.25 ... 0.75 mm
AWG 22 ... 20
2
2
D
2
2
