7.6

Steuerklemmen

Die Steuer- und Softwarefunktionalität ist für einen funktionssicheren und wirtschaftlichen Betrieb frei
konfigurierbar. Die Betriebsanleitung beschreibt die Werkseinstellung der Standardanschlüsse in der
jeweiligen
Konfiguration
VORSICHT
Den Anschluss nur bei ausgeschalteter Spannungsversorgung durchführen.
Die Spannungsfreiheit prüfen.
Die Steuereingänge und -ausgänge müssen leistungslos angeschlossen und getrennt
werden. Ansonsten können Bauteile beschädigt werden.
Kl.
1 - Spannungsausgang 20 V, I
- Eingang für externe Spannungsversorgung DC 24 V ±10%
2 Masse/GND 20 V und Masse/GND 24 V (ext.)
3 Digitaleingang STOA (1. Abschaltpfad für die Funktion „Sicher abgeschaltetes
Moment"), U
SPS-kompatibel, Ansprechzeit ca. 10 ms
4 Digitaleingang S2IND, U
Eingangswiderstand: 2,3 kΩ, SPS-kompatibel, Ansprechzeit ca. 2 ms
5 Digitaleingang S3IND, U
Eingangswiderstand: 2,3 kΩ, SPS-kompatibel, Ansprechzeit ca. 2 ms
6 Digitaleingang S4IND, U
Eingangswiderstand: 2,3 kΩ, SPS-kompatibel,
Frequenzsignal: 0...30 V, 10 mA bei 24 V, f
7 Digitaleingang S5IND, U
Eingangswiderstand: 2,3 kΩ, SPS-kompatibel,
Frequenzsignal: 0...30 V, 10 mA bei 24 V, f
82
30 und die Softwareparameter zur Einstellung.
Steuerklemmen

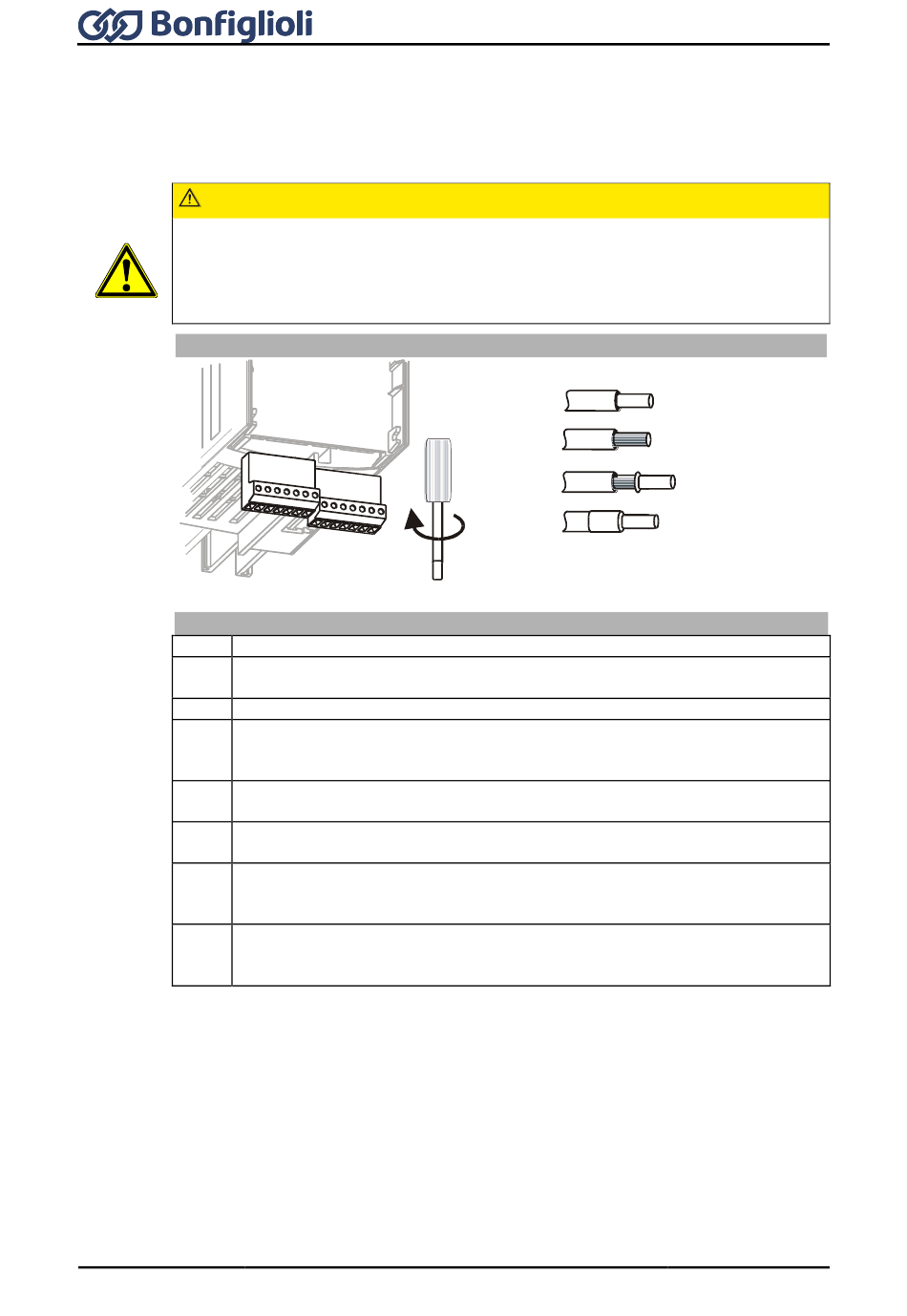

Steuerklemme X210A
=DC 30 V, 10 mA bei DC 24 V, Eingangswiderstand: 2,3 kΩ,
max
=DC 30 V, 10 mA bei DC 24 V,
max
=DC 30 V, 10 mA bei DC 24 V,
max
=DC 30 V, 10 mA bei DC 24 V,
max
=DC 30 V, 10 mA bei DC 24 V,
max
Betriebsanleitung ANG
Wieland DST85 / RM3,5
0.2 ... 0.3 Nm
1.8 ... 2.7 lb-in

Beschreibung

1)
=180 mA oder
max
=150 kHz
max
=150 kHz
max
0.14 ... 1.5 mm
2
AWG 30 ... 16
0.14 ... 1.5 mm
2
AWG 30 ... 16
0.25 ... 1.0 mm
2
AWG 22 ... 18
0.25 ... 0.75 mm
2
AWG 22 ... 20
