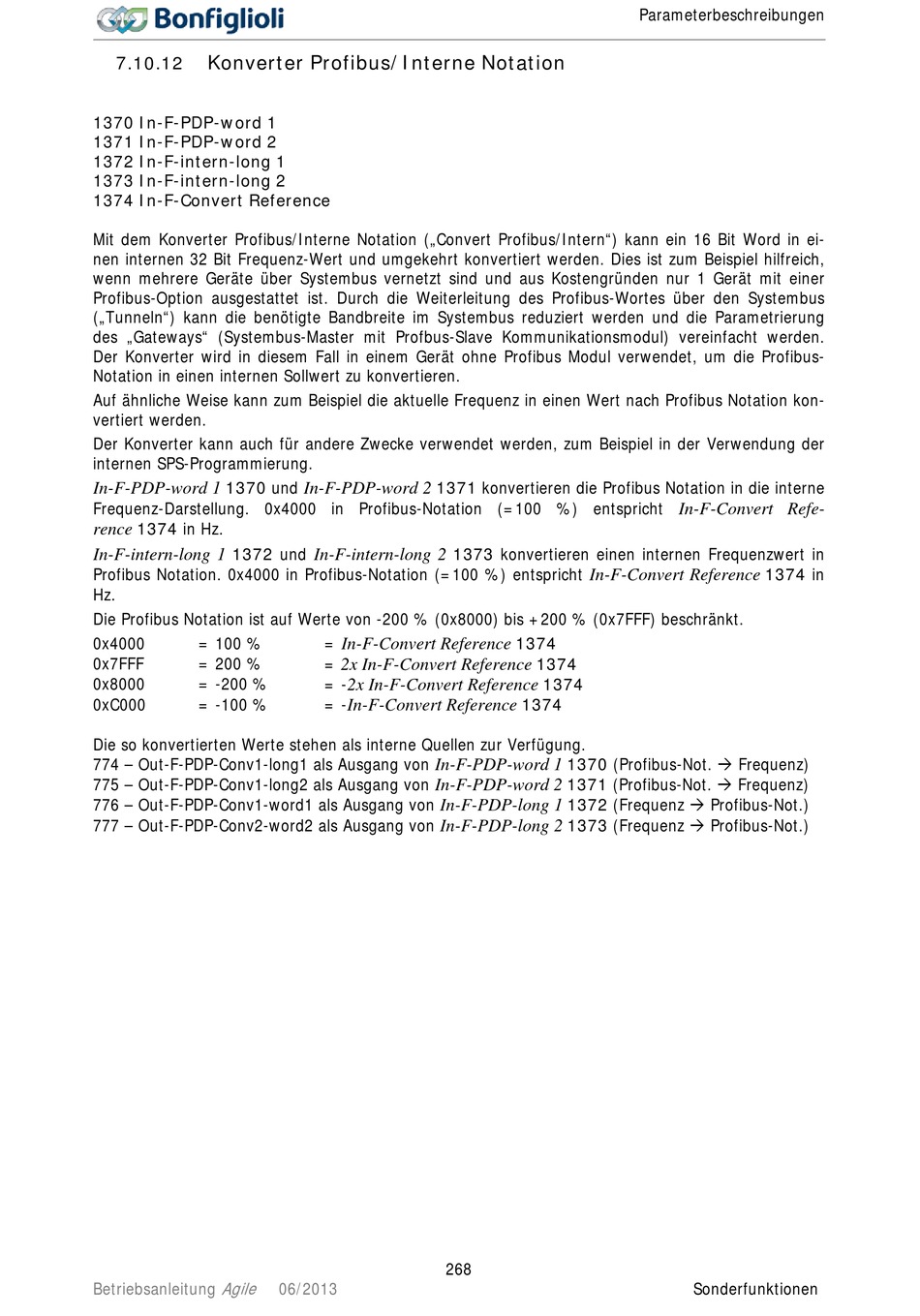

Konverter Profibus/Interne Notation

7.10.12
1370 In-F-PDP-word 1
1371 In-F-PDP-word 2
1372 In-F-intern-long 1
1373 In-F-intern-long 2
1374 In-F-Convert Reference
Mit dem Konverter Profibus/Interne Notation („Convert Profibus/Intern") kann ein 16 Bit Word in ei-
nen internen 32 Bit Frequenz-Wert und umgekehrt konvertiert werden. Dies ist zum Beispiel hilfreich,
wenn mehrere Geräte über Systembus vernetzt sind und aus Kostengründen nur 1 Gerät mit einer
Profibus-Option ausgestattet ist. Durch die Weiterleitung des Profibus-Wortes über den Systembus
(„Tunneln") kann die benötigte Bandbreite im Systembus reduziert werden und die Parametrierung
des „Gateways" (Systembus-Master mit Profbus-Slave Kommunikationsmodul) vereinfacht werden.
Der Konverter wird in diesem Fall in einem Gerät ohne Profibus Modul verwendet, um die Profibus-
Notation in einen internen Sollwert zu konvertieren.
Auf ähnliche Weise kann zum Beispiel die aktuelle Frequenz in einen Wert nach Profibus Notation kon-
vertiert werden.
Der Konverter kann auch für andere Zwecke verwendet werden, zum Beispiel in der Verwendung der
internen SPS-Programmierung.
1370 und
In-F-PDP-word 1
Frequenz-Darstellung. 0x4000 in Profibus-Notation (=100 %) entspricht
1374 in Hz.
rence
1372 und
In-F-intern-long 1
Profibus Notation. 0x4000 in Profibus-Notation (=100 %) entspricht
Hz.
Die Profibus Notation ist auf Werte von -200 % (0x8000) bis +200 % (0x7FFF) beschränkt.
0x4000 = 100 %
0x7FFF = 200 %
0x8000 = -200 %
0xC000 = -100 %
Die so konvertierten Werte stehen als interne Quellen zur Verfügung.
774 – Out-F-PDP-Conv1-long1 als Ausgang von
775 – Out-F-PDP-Conv1-long2 als Ausgang von
776 – Out-F-PDP-Conv1-word1 als Ausgang von
777 – Out-F-PDP-Conv2-word2 als Ausgang von
Agile
Betriebsanleitung
1371 konvertieren die Profibus Notation in die interne
In-F-PDP-word 2
1373 konvertieren einen internen Frequenzwert in
In-F-intern-long 2
=
In-F-Convert Reference
=
2x In-F-Convert Reference
= -
2x In-F-Convert Reference
= -
In-F-Convert Reference
In-F-PDP-word 1
In-F-PDP-word 2
In-F-PDP-long 1
In-F-PDP-long 2
268
06/2013
Parameterbeschreibungen
In-F-Convert Refe-
In-F-Convert Reference
1374
1374
1374
1374
1370 (Profibus-Not.  Frequenz)
1371 (Profibus-Not.  Frequenz)
1372 (Frequenz  Profibus-Not.)
1373 (Frequenz  Profibus-Not.)
1374 in
