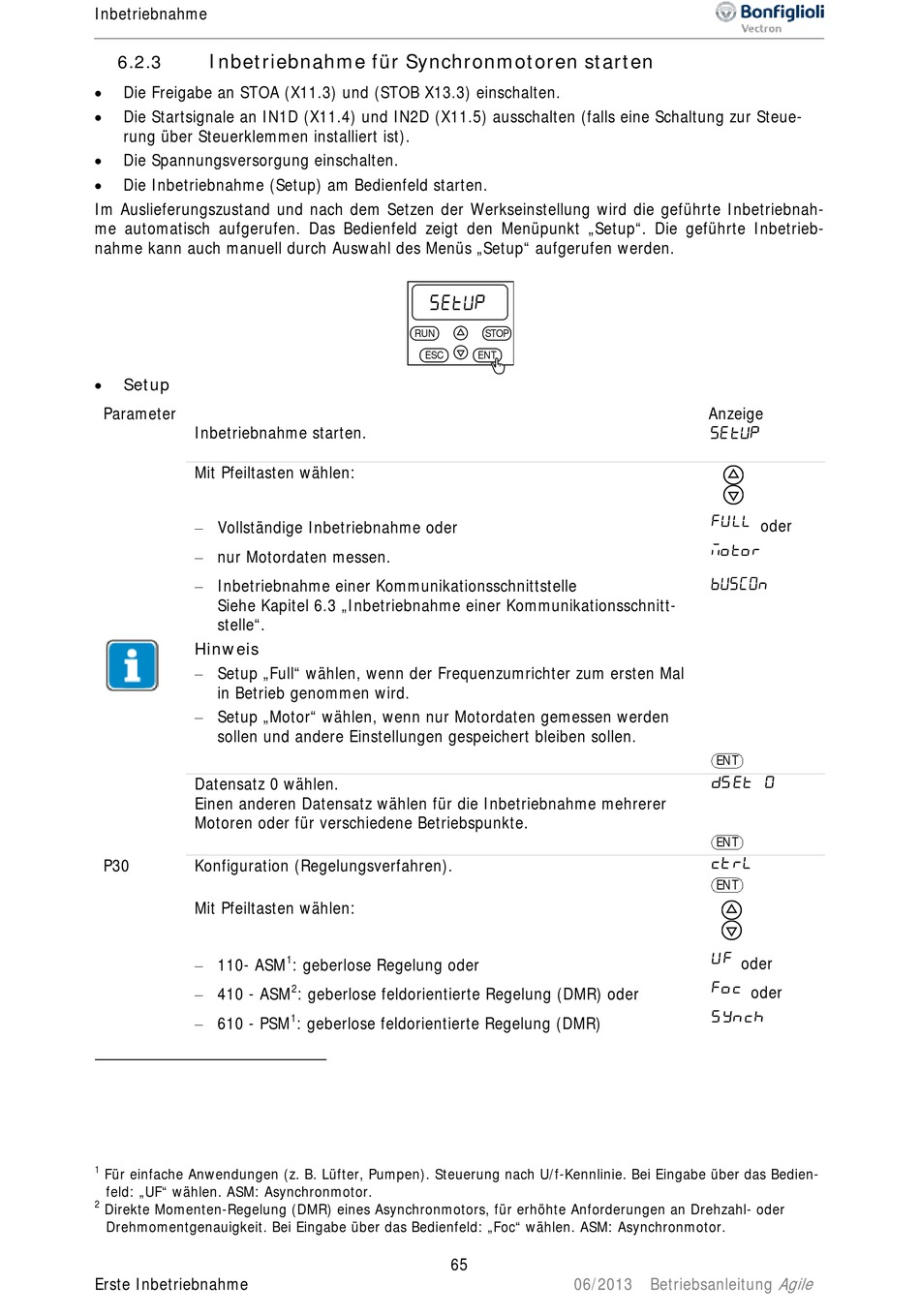

Inbetriebnahme für Synchronmotoren starten
6.2.3
•
Die Freigabe an STOA (X11.3) und (STOB X13.3) einschalten.
•
Die Startsignale an IN1D (X11.4) und IN2D (X11.5) ausschalten (falls eine Schaltung zur Steue-
rung über Steuerklemmen installiert ist).
Die Spannungsversorgung einschalten.
•
Die Inbetriebnahme (Setup) am Bedienfeld starten.
•
Im Auslieferungszustand und nach dem Setzen der Werkseinstellung wird die geführte Inbetriebnah-
me automatisch aufgerufen. Das Bedienfeld zeigt den Menüpunkt „Setup". Die geführte Inbetrieb-
nahme kann auch manuell durch Auswahl des Menüs „Setup" aufgerufen werden.
Setup
•
Parameter
Inbetriebnahme starten.
Mit Pfeiltasten wählen:
− Vollständige Inbetriebnahme oder
− nur Motordaten messen.
− Inbetriebnahme einer Kommunikationsschnittstelle
Siehe Kapitel 6.3 „Inbetriebnahme einer Kommunikationsschnitt-
stelle".
Hinweis
− Setup „Full" wählen, wenn der Frequenzumrichter zum ersten Mal
in Betrieb genommen wird.
− Setup „Motor" wählen, wenn nur Motordaten gemessen werden
sollen und andere Einstellungen gespeichert bleiben sollen.
Datensatz 0 wählen.
Einen anderen Datensatz wählen für die Inbetriebnahme mehrerer
Motoren oder für verschiedene Betriebspunkte.
P30
Konfiguration (Regelungsverfahren).
Mit Pfeiltasten wählen:
− 110- ASM
− 410 - ASM
− 610 - PSM
1
Für einfache Anwendungen (z. B. Lüfter, Pumpen). Steuerung nach U/f-Kennlinie. Bei Eingabe über das Bedien-
feld: „UF" wählen. ASM: Asynchronmotor.
2
Direkte Momenten-Regelung (DMR) eines Asynchronmotors, für erhöhte Anforderungen an Drehzahl- oder
Drehmomentgenauigkeit. Bei Eingabe über das Bedienfeld: „Foc" wählen. ASM: Asynchronmotor.
Erste Inbetriebnahme
RUN
ESC
1
: geberlose Regelung oder
2
: geberlose feldorientierte Regelung (DMR) oder
1
: geberlose feldorientierte Regelung (DMR)
65
STOP
ENT
06/2013
Betriebsanleitung
Anzeige
oder
ENT
ENT
ENT
oder
oder
