6.1

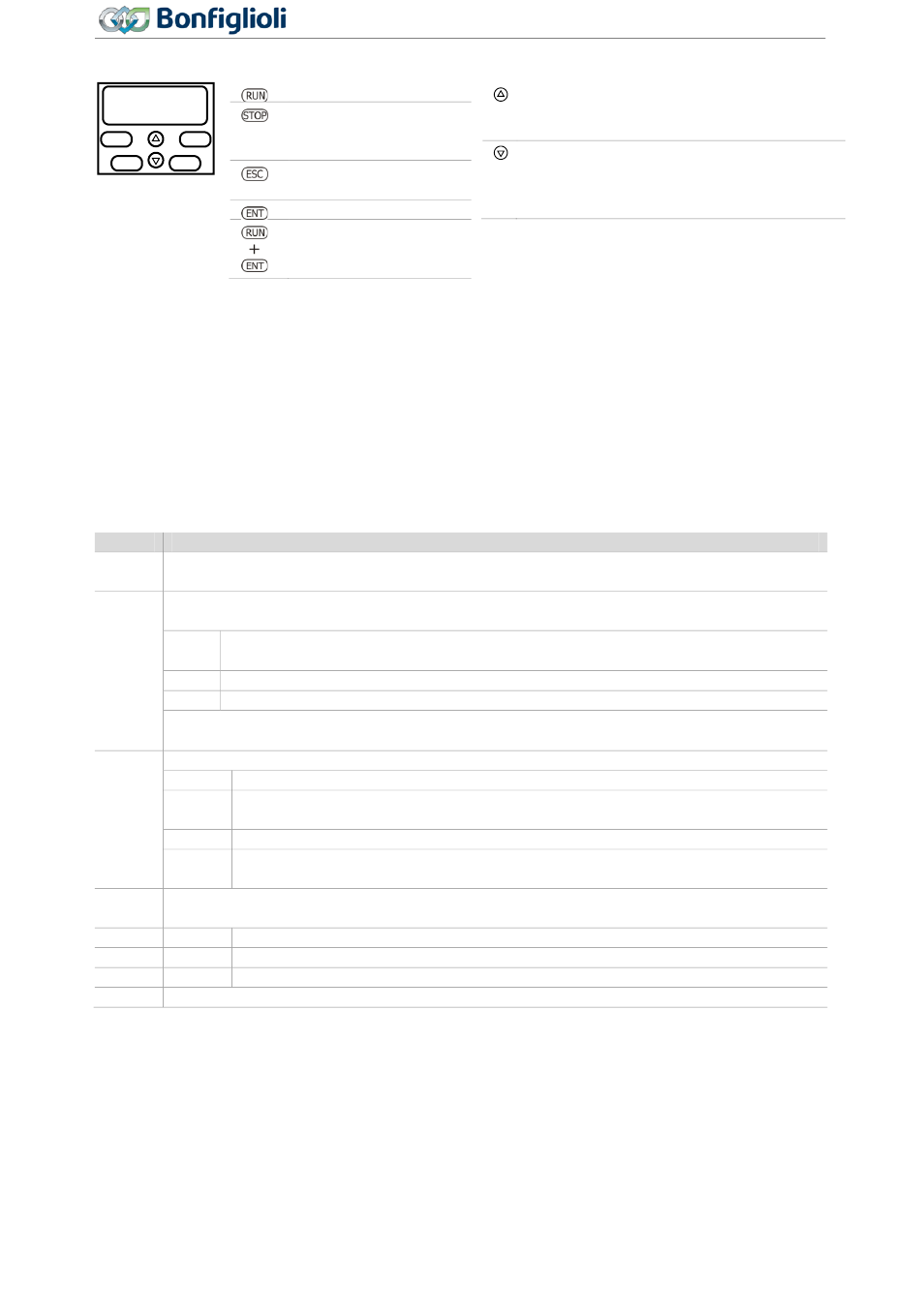

Bedienfeld
RUN
STOP
ESC
ENT
Pfeiltaste kurz betätigen, um einen Wert in einzelnen Schritten einzustellen.
Pfeiltaste gedrückthalten, um einen Wert schnell einzustellen.
Bei der Einstellung von Parameterwerten kann durch gleichzeitiges Drücken der 2 Pfeiltasten der Wert
der Werkseinstellung („Default-Wert") ausgewählt werden.
Der Zugang zum Parametermenü und Setup-Menü kann durch ein Passwort verriegelt werden. Bitte
beachten Sie die Hinweise in Kapitel 7.1.3 „Passwort setzen".
Die Tasten RUN und STOP können über Parameter
ten Sie Kapitel 7.3.1 „Steuerung" und Kapitel 7.5.3.4.1 „Steuerung über Frequenzsollwertkanal".
Menüs
6.1.1
Menü
Funktionen
Actual
Zeigt Istwerte. Ein Istwert kann gewählt werden, der dauerhaft während des Betriebs
angezeigt wird.
Para
Parameter einstellen. Die folgende Auswahl beschränkt die Anzahl sichtbarer und einstell-
barer Parameter.
Easy
Für einfache Anwendungen und schnelle Inbetriebnahme. Einstellmöglichkeit von
ca. 40 ... 50 Parametern (abhängig von
Std
Für übliche Anwendungen. Einstellmöglichkeit von ca. 180 Parametern.
Pro
Für höhere Anforderungen. Einstellmöglichkeit von ca. 380 Parametern.
Die Beschränkung kann auch über den Parameter
Istwerte werden angezeigt, unabhängig von der Bedienebene.
Local
Den Motor mit dem Bedienfeld steuern.
Poti F
Ausgangsfrequenz (Drehzahl des Motors) einstellen.
Poti P
Prozentwerte einstellen, zum Beispiel für Drehmomentregelung oder PID-
Regelung.
Jog
Betrieb mit fest eingestellter Frequenz bei Gedrückthalten der RUN-Taste.
Test
Zum Auffinden von Fehlern am Frequenzumrichter, an Sensoren, an der Last und
an elektrischen Anschlüssen.
Setup
Geführte Inbetriebnahme: Regelungsverfahren und Motortyp wählen. Motordaten einge-
ben. Geführte Inbetriebnahme auch für die vorhandenen Kommunikationsschnittstellen.
Full
Für die erste Inbetriebnahme. Eingabe und Messung von Motordaten.
Motor
Nur Motordaten messen.
Buscon
Für die Inbetriebnahme einer Kommunikationsschnittstelle.
Copy
Parameter kopieren mit einer Speicherkarte.
Agile
Betriebsanleitung
Motor starten.
Motor stoppen.
Wenn Fehler anliegt:
Fehler-Reset.
Abbruch. Zurück zum
vorherigen Menü.
Einstellung bestätigen.
Drehrichtung umkeh-
ren in Motorpoti-
Funktion.
52
06/2013
Drehzahl erhöhen in Motorpoti-Funktion.
Zu höherer Parameternummer wechseln.
Parameterwerte erhöhen.
Drehzahl verringern in Motorpoti-Funktion.
Zu niedrigerer Parameternummer wech-
seln.
Parameterwerte verringern.
412 verriegelt werden. Bitte beach-
Local/Remote
30).
Konfiguration
28 eingestellt werden. Alle
Bedienebene
Inbetriebnahme
Bedienfeld
