Parameter
Umschaltung n-/M-Regelung
7.6.6.11

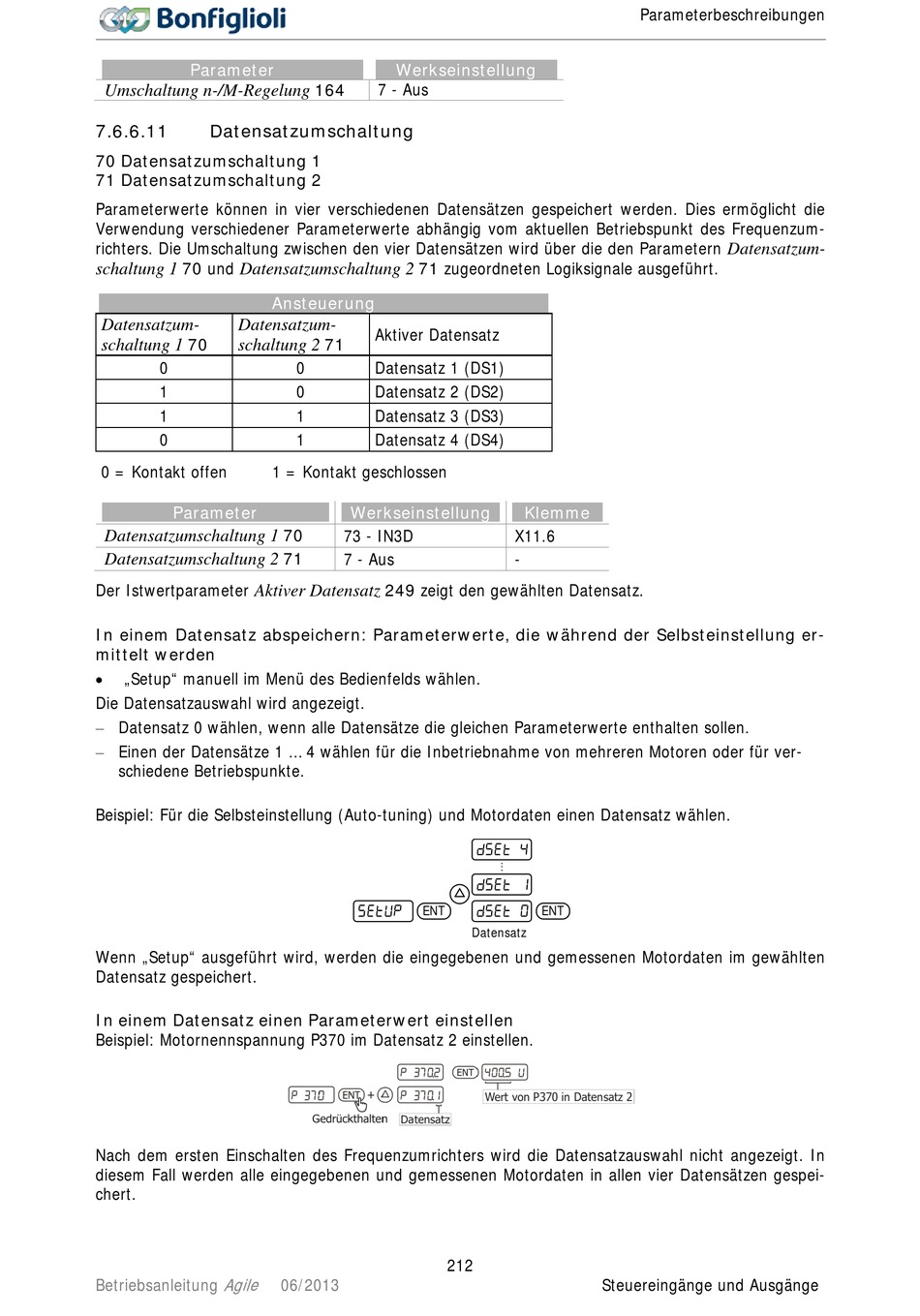

Datensatzumschaltung
70 Datensatzumschaltung 1
71 Datensatzumschaltung 2
Parameterwerte können in vier verschiedenen Datensätzen gespeichert werden. Dies ermöglicht die
Verwendung verschiedener Parameterwerte abhängig vom aktuellen Betriebspunkt des Frequenzum-
richters. Die Umschaltung zwischen den vier Datensätzen wird über die den Parametern
70 und
schaltung 1
Datensatzumschaltung 2
Datensatzum-
Datensatzum-
70
schaltung 1
schaltung 2
0
1
1
0
0 = Kontakt offen
Parameter
Datensatzumschaltung 1
Datensatzumschaltung 2
Der Istwertparameter
Aktiver Datensatz
In einem Datensatz abspeichern: Parameterwerte, die während der Selbsteinstellung er-
mittelt werden
„Setup" manuell im Menü des Bedienfelds wählen.
•
Die Datensatzauswahl wird angezeigt.
− Datensatz 0 wählen, wenn alle Datensätze die gleichen Parameterwerte enthalten sollen.
− Einen der Datensätze 1 ... 4 wählen für die Inbetriebnahme von mehreren Motoren oder für ver-
schiedene Betriebspunkte.
Beispiel: Für die Selbsteinstellung (Auto-tuning) und Motordaten einen Datensatz wählen.
Wenn „Setup" ausgeführt wird, werden die eingegebenen und gemessenen Motordaten im gewählten
Datensatz gespeichert.
In einem Datensatz einen Parameterwert einstellen
Beispiel: Motornennspannung P370 im Datensatz 2 einstellen.
Nach dem ersten Einschalten des Frequenzumrichters wird die Datensatzauswahl nicht angezeigt. In
diesem Fall werden alle eingegebenen und gemessenen Motordaten in allen vier Datensätzen gespei-
chert.
Agile
Betriebsanleitung
Werkseinstellung
164
7 - Aus
71 zugeordneten Logiksignale ausgeführt.
Ansteuerung
Aktiver Datensatz
71
0
Datensatz 1 (DS1)
0
Datensatz 2 (DS2)
1
Datensatz 3 (DS3)
1
Datensatz 4 (DS4)
1 = Kontakt geschlossen
Werkseinstellung
70
73 - IN3D
71
7 - Aus
249 zeigt den gewählten Datensatz.
ENT
06/2013
Klemme
X11.6
-
. .
.
ENT
Datensatz
212
Steuereingänge und Ausgänge
Parameterbeschreibungen
