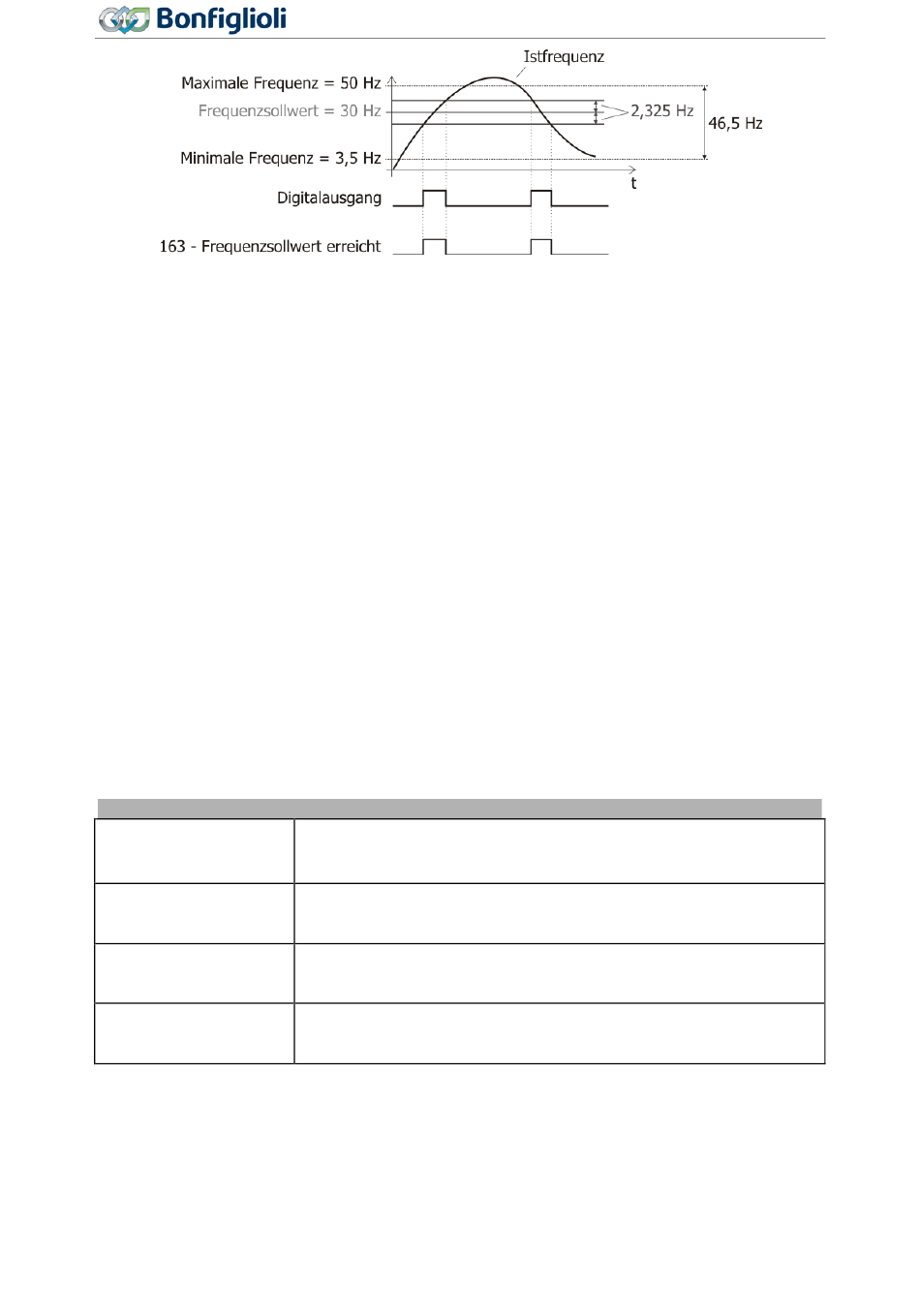

7.6.5.4
Flussaufbau beendet
Wird die Betriebsart „30 - Flussaufbau beendet" für einen digitalen Ausgang ausgewählt, so wird der
jeweilige Ausgang aktiv, wenn der Flussaufbau beendet ist. Die Zeit für den Flussaufbau ergibt sich
aus dem Betriebszustand der Maschine und den eingestellten Parametern für die Aufmagnetisierung
der Maschine. Die Aufmagnetisierung kann über das Anlaufverhalten definiert werden und wird durch
die Höhe des eingestellten Startstromes beeinflusst. Siehe Kapitel 7.3.2 „Anlaufverhalten".
7.6.5.5
Bremse öffnen
Die Funktion Bremse öffnen in der Betriebsart 41 ermöglicht die Ansteuerung einer entsprechenden
Einheit über den digitalen Steuerausgang. Die Funktion verwendet neben den Steuerbefehlen über die
Kontakteingänge das eingestellte Anlauf- und Auslaufverhalten zur Steuerung des Digitalausgangs.
Entsprechend dem konfigurierten Anlaufverhalten wird bei abgeschlossener Aufmagnetisierung des
Motors der Ausgang eingeschaltet. Nach Ablauf der
schleunigt. Siehe Kapitel 7.3.2 „Anlaufverhalten".
Das Verhalten beim Auslauf des Antriebs ist von der Konfiguration des Parameters
abhängig. Siehe Kapitel 7.3.3 „Auslaufverhalten".
Ist das Auslaufverhalten 2 oder 5 mit der Funktion Halten ausgewählt, wird der Antrieb auf Drehzahl
Null geregelt und der digitale Ausgang nicht ausgeschaltet. In den weiteren Betriebsarten des Aus-
laufverhaltens ist die Steuerung der Bremse möglich. Zu Beginn eines freien Auslaufs des Antriebs
wird der digitale Ausgang ausgeschaltet.
Vergleichbar ist das Verhalten beim Auslaufverhalten mit Stillsetzen. Der Antrieb wird herunter gere-
gelt und für die eingestellte Haltezeit bestromt. Innerhalb der eingestellten Haltezeit wird der Steuer-
ausgang ausgeschaltet und damit die Bremse aktiviert.
Auslaufverhalten
0
Auslaufverhalten
1, 4
Auslaufverhalten
2, 5
Auslaufverhalten
7
Agile
Betriebsanleitung
Steuerung der Bremse
Die Betriebsart „41 - Bremse öffnen" schaltet sofort den der Funktion
zugewiesenen Digitalausgang aus. Die mechanische Bremse wird akti-
viert.
Die Betriebsart „41 - Bremse öffnen" schaltet den der Funktion zugewie-
senen Digitalausgang bei Erreichen der
aus. Die mechanische Bremse wird aktiviert.
Die Betriebsart „41 - Bremse öffnen" lässt den der Funktion zugewiese-
nen Digitalausgang eingeschaltet. Die mechanische Bremse bleibt geöff-
net.
Die Betriebsart „41 - Bremse öffnen" schaltet den der Funktion zugewie-
senen Digitalausgang nach Ablauf der
strombremse aus. Die mechanische Bremse wird aktiviert.
200
06/2013
Parameterbeschreibungen
625 wird der Antrieb be-
Bremsenöffnungszeit
Abschaltschwelle Stoppfkt.
632 für die Gleich-
Bremszeit
Steuereingänge und Ausgänge
630
Betriebsart
637
