Elektrische Installation

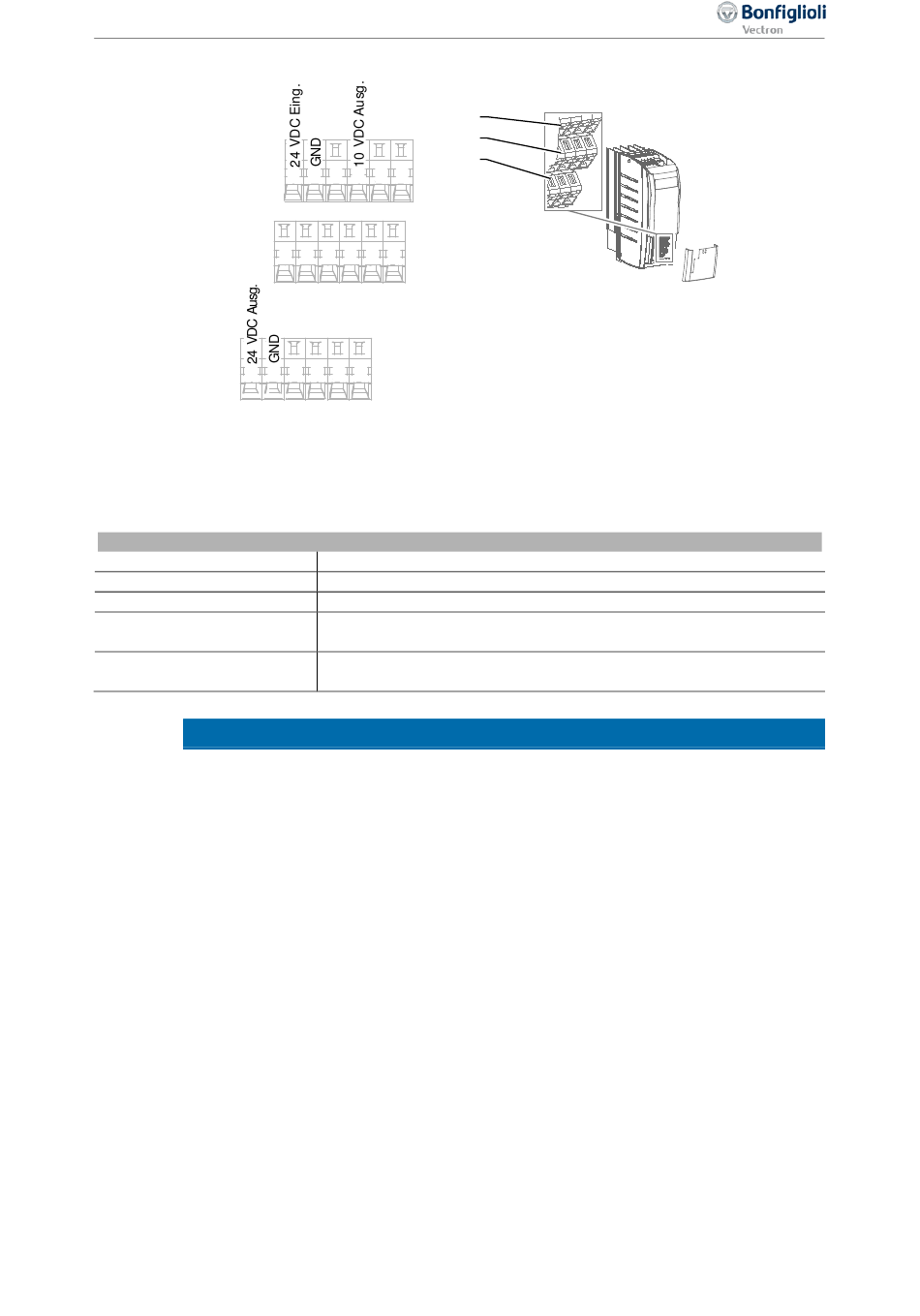

Übersicht der Spannungseingänge und -ausgänge
5.7.5
X13 1
X12
X11
1 2

Externe DC 24 V Spannungsversorgung

5.7.6
An die Steuerklemmen X13.1/X13.2 kann eine externe Spannungsversorgung DC 24 V angeschlossen
werden. Die externe Spannungsversorgung ermöglicht auch bei ausgeschalteter Netzspannung das
Parametrieren, Aufrechterhalten der Funktion von Ein- und Ausgängen und die Kommunikation.

Anforderungen an die externe Spannungsversorgung

Eingangsspannungsbereich
Eingangsnennstrom
Einschaltspitzenstrom
Externe Absicherung
Sicherheit
HINWEIS
Die digitalen Eingänge und die DC 24 V Klemme der Steuerelektronik sind fremdspan-
nungsfest bis DC 30 V. Höhere Spannungspegel können das Gerät zerstören.
Geeignete externe Spannungsversorgungen mit einem maximalen Ausgangspegel von
DC 30 V verwenden oder Sicherungen passend zum Geräteschutzdimensionieren.
Der Betrieb des Frequenzumrichters wird nicht beeinflusst, wenn die Netzspannung eingeschaltet ist
und die externe Spannungsversorgung ausgeschaltet wird.
Ausnahmen:
Für folgende Funktionen muss die Netzspannung eingeschaltet sein. Das alleinige Anlegen einer ex-
ternen Spannungsversorgung ermöglicht nicht die Funktion.
− Der Relaisausgang X10 wird nur gesteuert, wenn die Netzspannung eingeschaltet ist.
− Die Kühlkörperlüfter und Innenraumlüfter werden nur gesteuert, wenn die Netzspannung einge-
schaltet ist.
Steuerklemmen Standardanschluss
X13
X12
X11
2 3 4 5 6
1 2 3 4 5 6
3 4 5 6
DC 24 V ±10%
Max. 1,0 A (typisch 0,45 A)
Typisch: < 15 A (max. 100 µs)
Über handelsübliche Leitungsschutzelemente für Nennstrom, Charak-
teristik: träge
Sicherheitskleinspannungskreis (safety extra low voltage, SELV) nach
DIN EN 61800-5-1
