Parameterbeschreibungen
Die Tabelle enthält auszugsweise die Faktoren für einen 50 Hz Motor.
300%
0 200%
5 188%
10 177%
20 160%
30 147%
50 129%
100 106%
150 100%
7.10.6.2 Motorschutz durch I
2
571 Betriebsart (I t- Überwachung)
Die I2t Überwachung bietet dem Anwender eine weitere Möglichkeit, den Motor gegen thermische
Überlast zu schützen. Diese Form des Motorschutzes wird vorwiegend in der Servotechnik genutzt.
Beim Einsatz von Servo Synchronmotoren ist die I2t Überwachung eine bewährte Alternative zum
Motorschutzschalter. Mittels Integration von temperaturbestimmenden messbaren bzw. bekannten
Motorparametern wird die Erwärmung über ein mathematisches Modell nachgestellt.
Über Betriebsart 571 kann die I2t- Überwachungsfunktion ausgewählt werden.
Die Einstellungen sind datensatzumschaltbar.

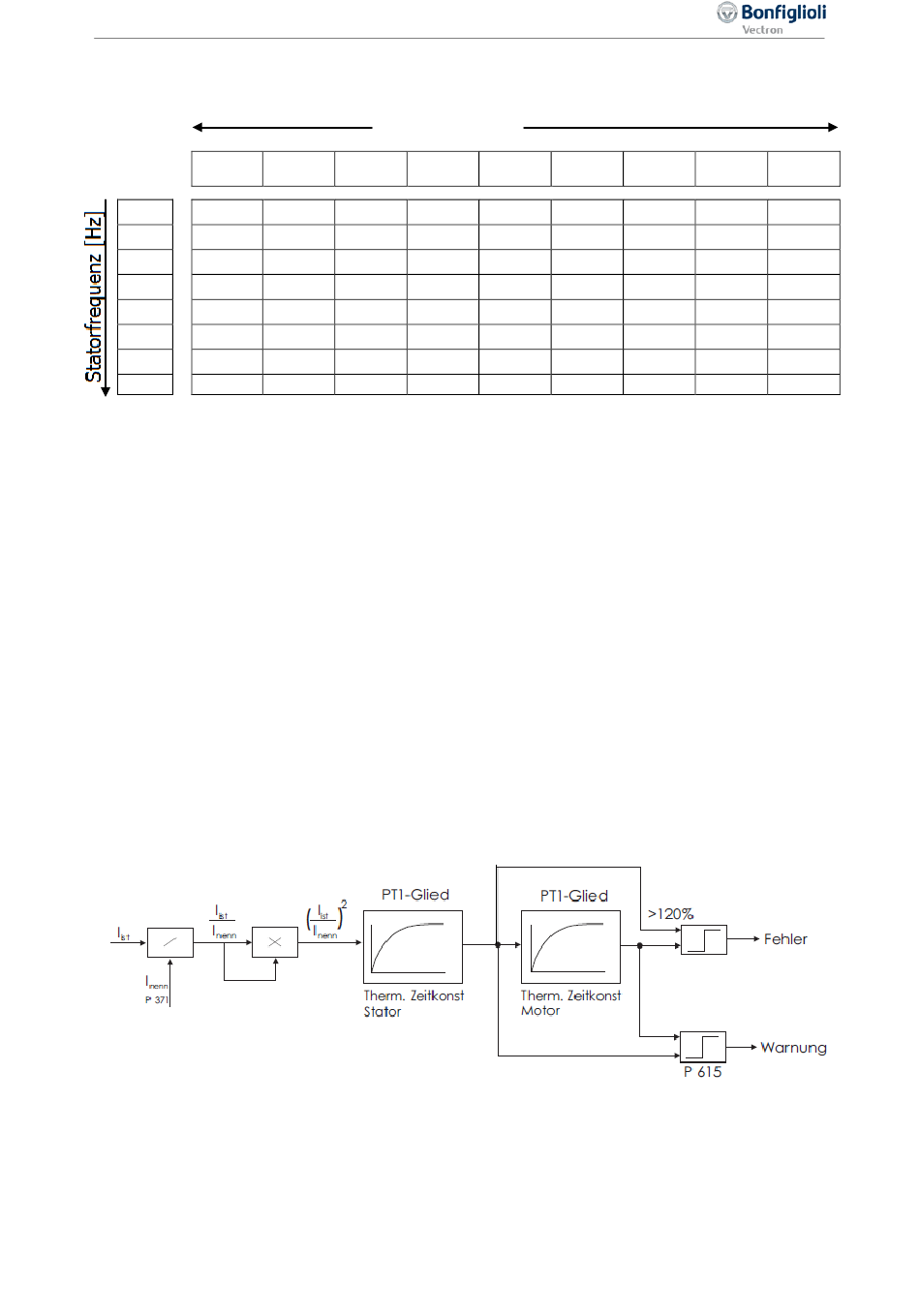

Die I²t Überwachung erfolgt wie in der Abbildung dargestellt über (Iist/Inenn)².
Die überwachte Größe wird über ein PT1-Glied mit der thermischen Zeitkonstante des Stators bewer-
tet. Wenn der Ausgang des PT1-Glieds größer 120% wird, dann wird eine Fehlermeldung ausgegeben
und der Umrichter schaltet ab. Die Schwelle von 120% verhindert, dass ein Überschwingen zur sofor-
tigen Abschaltung führt. Eine dauerhafte Überschreitung der 100% Auslastung der Statorwicklung
sollte in der Applikation vermieden werden.
Der Ausgang des ersten PT1-Gliedes ist mit dem Eingang des zweiten PT1-Gliedes verbunden, wel-
ches die thermische Zeitkonstante des Motors enthält. Dieser Ausgang darf dauerhaft 100% betragen.
Das entspricht einer vollständigen thermischen Auslastung des Motors. Werden 102% erreicht, schal-
tet der Umrichter mit einer Fehlermeldung ab. Beide Ausgänge sind mit der einstellbaren Warngrenze
verknüpft.
Sonderfunktionen
Grenzfrequenz 572
100%
200% 150%
200%
200% 200%
182% 177% 168%
147%
168% 160%
122%
147% 137%
109%
132% 122%
114% 106% 100%
100% 100% 100%
100%
100% 100%
2
t- Überwachung
259
80% 60% 40%
200% 200% 200%
162% 153% 139%
139% 129% 114%
114% 106% 100%
103% 100% 100%
100% 100% 100%
100% 100% 100%
100% 100% 100%
≥ 102%
06/2013 Betriebsanleitung
20% 10%
200% 200%
114% 100%
100% 100%
100% 100%
100% 100%
100% 100%
100% 100%
100% 100%
(Stator)
(Motor)
