3.4

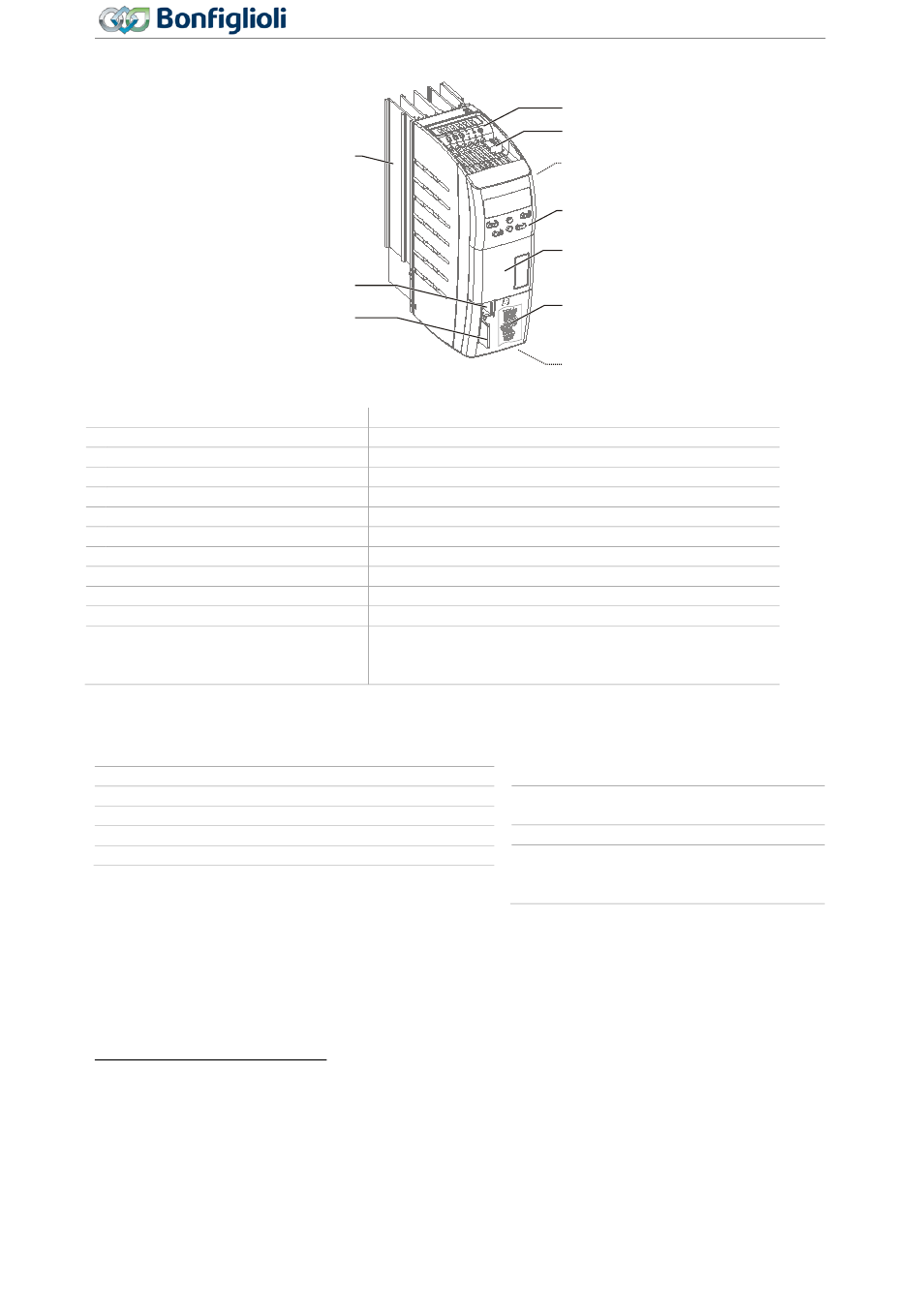

Übersicht der Bauteile und Anschlussklemmen
Kommunikationsschnittstelle X21
mit RJ45-Anschluss
Steckplatz für
Speicherkarte
Anschluss Netzspannung
Die Sicherheitshinweise beachten.
Motoranschluss
Die Sicherheitshinweise beachten.
Steuerklemmen und Relaisausgang
Die Sicherheitshinweise beachten.
Steuerklemmen CAN-Anschluss
Bedienfeld
Steckplatz für Speicherkarte (MMC)
Kommunikationsschnittstelle X21
Steckplatz für eines der optionalen
Kommunikationsmodule (siehe vor-
heriges Kapitel für eine Auflistung)
3.5
Anzahl der Steuerklemmen
4 Digitaleingänge
2 Digitaleingänge für die Freigabe
1 Digitaler Ein-/Ausgang
2 Multifunktionseingänge: digitaler/analoger Eingang
1 Digitalausgang
1 Multifunktionsausgang: digital/analog/Frequenz
1
Die Produkte für die CANopen®-Kommunikation erfüllen die Spezifikationen der Nutzerorganisation CiA® (CAN
in Automation).
2
Einen Schnittstellenadapter installieren, um einen PC anzuschließen. Dies ermöglicht die Parametrierung und
Überwachung mit der PC-Software VPlus.
Agile
Betriebsanleitung
Kühlkörper
Siehe
Kapitel 5.5
Kapitel 5.1
Kapitel 5.6
Kapitel 5.1
Kapitel 5.7
Kapitel 5.1
Separate Anleitungen zu Systembus oder CANopen®
Kapitel 6.1
Kapitel 7.10.11 & Kapitel 12.8
2
Separate Anleitungen zu VABus oder Modbus.
Separate Anleitungen zu den Protokollen.
26
06/2013
Anschluss Netzspannung
Potentialfreier Relaisausgang
Typenschild
Bedienfeld
Steckplatz für optionales
Kommunikationsmodul
Steuerklemmen
Motoranschluss
1 Eingang für externe Spannungsversor-
gung DC 24 V
1 Referenzspannungsausgang DC 10 V
1 Spannungsausgang DC 24 V
1 potentialfreier Relaisausgang
Anschlussklemmen für Systembus oder
zur Kommunikation über CANopen®-
Protokoll
Übersicht der Bauteile und Anschlussklemmen
Gerät-Übersicht
