Der störungsfreie Betrieb mit Fehlerstrom-Schutzeinrichtung ist bei einem Auslösestrom ≥ 30 mA ge-
währleistet, wenn folgende Punkte beachtet werden:
− Allstromsensitive FI-Schutzeinrichtungen (Typ B nach DIN EN 50178).
− Die FI-Schutzeinrichtung schützt einen Frequenzumrichter mit Ableitstrom reduziertem Filter oder
ohne Funkentstörfilter.
− Die Länge der abgeschirmten Motorleitung ist ≤ 10 m und es sind keine zusätzlichen kapazitiven
Komponenten zwischen den Netz- oder Motorleitungen und PE vorhanden.
Für den Anschluss an einem IT-Netz siehe Kapitel 5.5 „Netzanschluss".
5.2

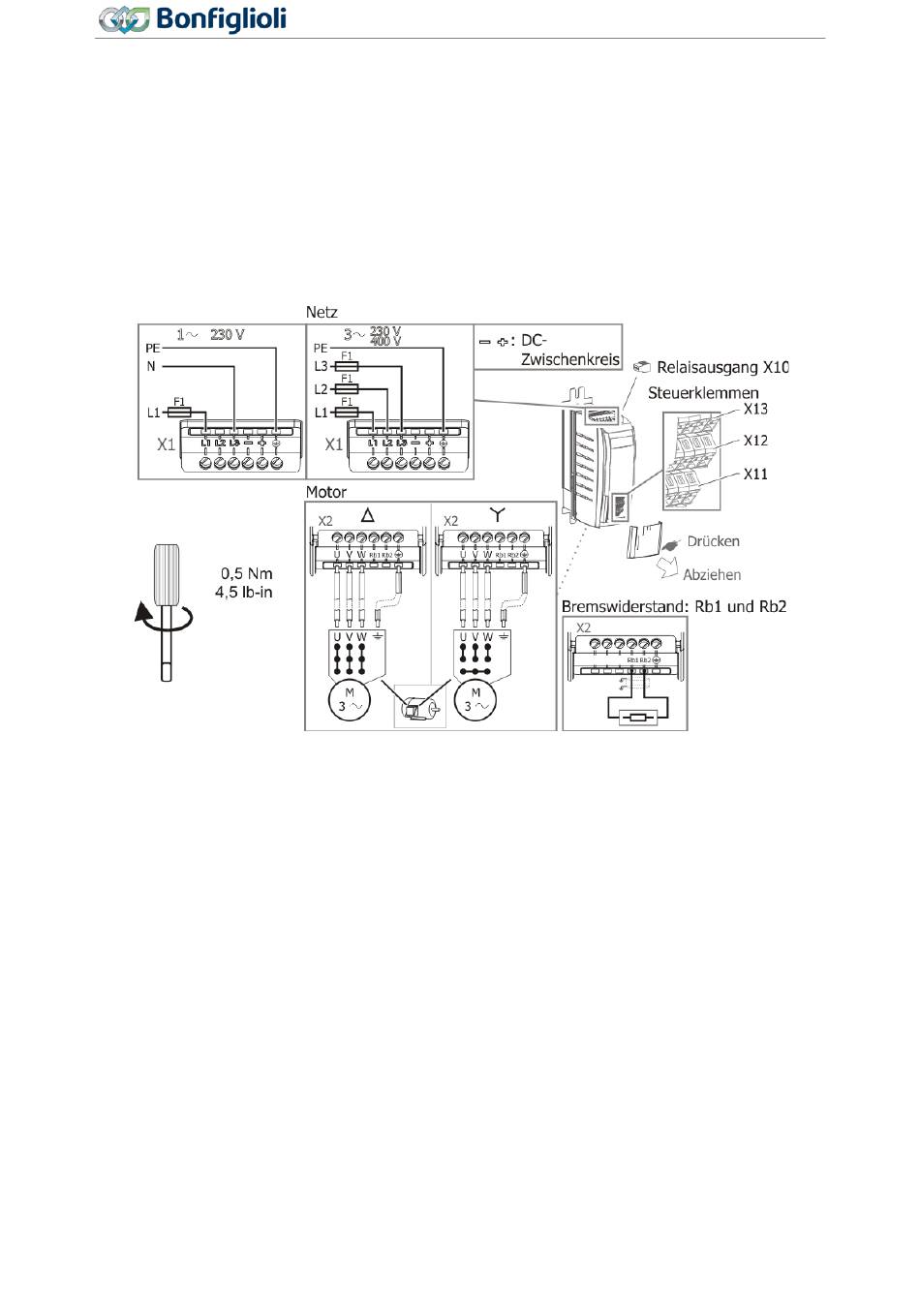

Übersicht der elektrischen Anschlüsse
Für den Anschluss das entsprechende Kapitel beachten.
5.3

EMV-Hinweise

Die Frequenzumrichter sind entsprechend den Anforderungen und Grenzwerten der Produktnorm DIN
EN 61800-3 mit einer Störfestigkeit (EMI) für den Betrieb in industriellen Anwendungen ausgelegt. Die
elektromagnetische Störbeeinflussung muss durch eine fachgerechte Installation und Beachtung der
spezifischen Produkthinweise vermieden werden.
Maßnahmen
Den Frequenzumrichter flächig auf einer mit dem Potentialausgleichssystem verbundenen metalli-
schen Montageplatte – idealerweise verzinkt, nicht lackiert – montieren.
Auf einen guten Potentialausgleich innerhalb der Anlage achten. Anlagenteile wie Schaltschränke,
Stellpulte, Maschinengestelle untereinander und mit dem Potentialausgleichssystem mit Hilfe von
niederinduktivem Drahtgeflecht verbinden.
Den Schirm der Leitungen beidseitig großflächig und gut leitend mit der am Potentialausgleichs-
system angebundenen unlackierten metallischen Montagetafel oder dem optionalen Schirmblech
verbinden.
Den Schirm von analogen Steuerleitungen einseitig in der Nähe des Frequenzumrichters mit dem
Potentialausgleichssystem verbinden.
Den Frequenzumrichter und weitere Komponenten, z. B. externe Filter, über kurze Leitungen mit
dem Potentialausgleichssystem verbinden.
Unnötige Leitungslängen und die frei schwebende Verlegung bei der Installation vermeiden.
Agile
Betriebsanleitung
32
06/2013
Elektrische Installation
Übersicht der elektrischen Anschlüsse
