Inbetriebnahme

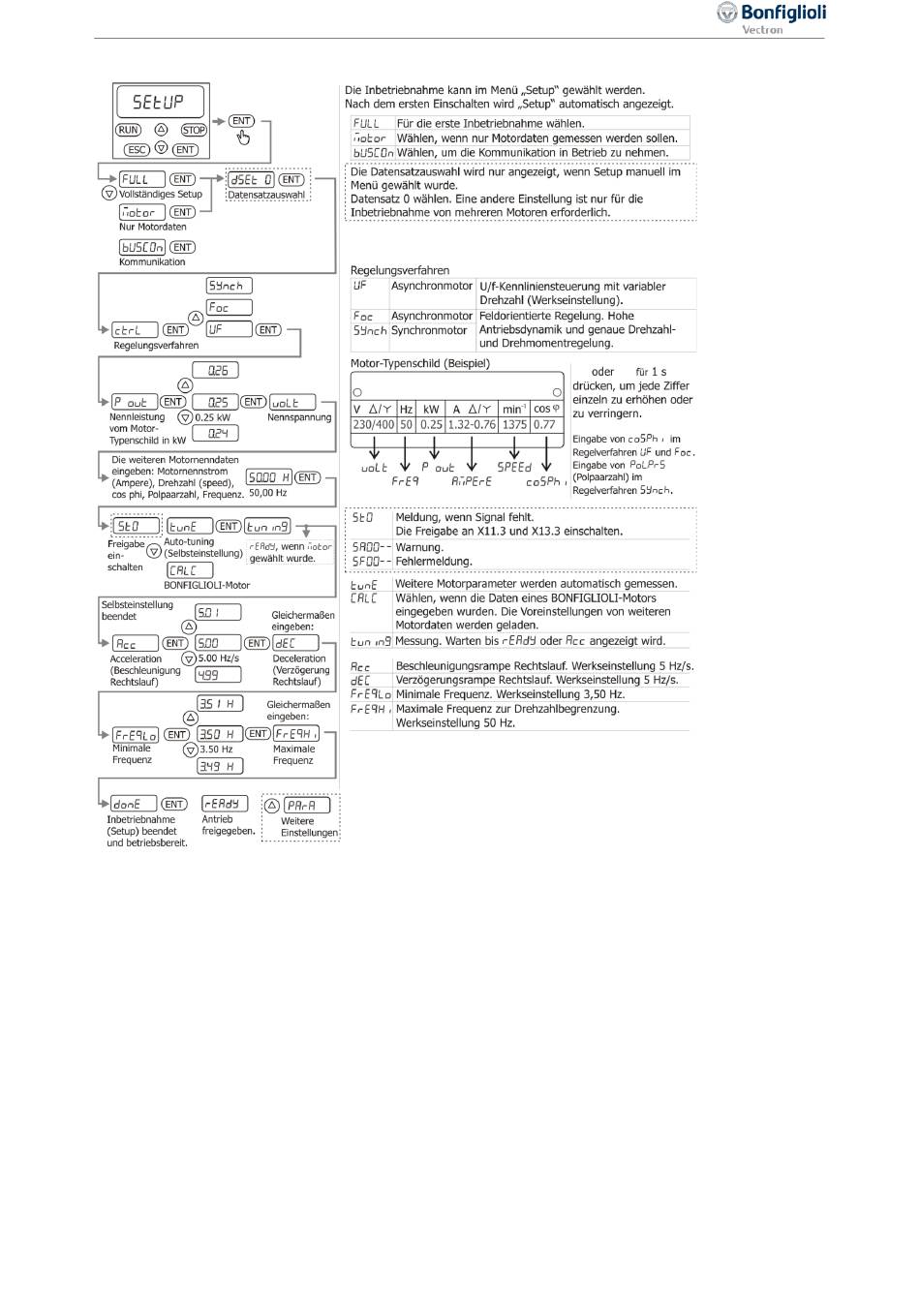

Übersicht
6.2.1
Hinweis: Die Übersicht zeigt den Ablauf für einen Asynchronmotor.
Bei Synchronservomotoren wird zusätzlich der Motortyp (BCR, BTD, „Other" = Fremdmotor) abgefragt
und die Reihenfolge der Eingabe der Motordaten ist für diese Motortypen angepasst.
Inbetriebnahme für Asynchronmotoren starten
6.2.2
Die Freigabe an STOA (X11.3) und (STOB X13.3) einschalten.
•
•
Die Startsignale an IN1D (X11.4) und IN2D (X11.5) ausschalten (falls eine Schaltung zur Steue-
rung über Steuerklemmen installiert ist).
•
Die Spannungsversorgung einschalten.
•
Die Inbetriebnahme (Setup) am Bedienfeld starten.
Im Auslieferungszustand und nach dem Setzen der Werkseinstellung wird die geführte Inbetriebnah-
me automatisch aufgerufen. Das Bedienfeld zeigt den Menüpunkt „Setup". Die geführte Inbetrieb-
nahme kann auch manuell durch Auswahl des Menüs „Setup" aufgerufen werden.
Erste Inbetriebnahme
