D: Digital, A: Analog, F: Frequenz, PF: Pulsfolge, FF: Folgefrequenz

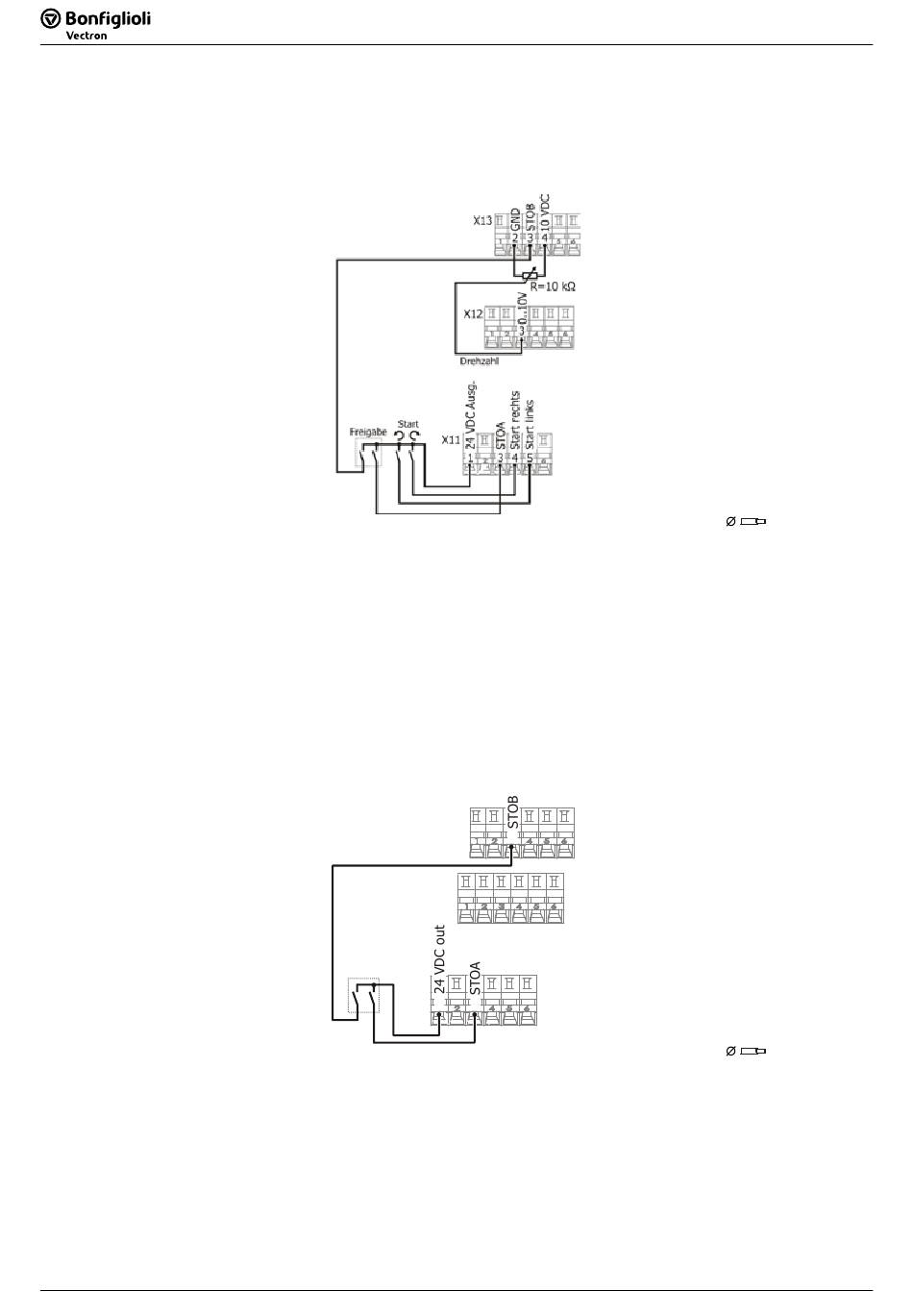

Schaltung zur Steuerung über Steuerklemmen
5.7.1
Der Motor wird über Startsignale an den Steuerklemmen gestartet. Die Schaltung zeigt die minimal
erforderlichen Eingangssignale und die Steuerklemmen in der Werkseinstellung.
Start cw: Start rechts
Start ccw: Start links
VDC out: Spannungsausgänge
n: Drehzahl
E: Freigabe
Schaltung zur Steuerung über das Bedienfeld
5.7.2
Der Motor wird über das Bedienfeld gestartet. Die Schaltung zeigt die minimal erforderlichen Ein-
gangssignale und die Steuerklemmen in der Werkseinstellung.
VDC out: Spannungsausgang
E: Freigabe
34 Betriebsanleitung Agile 02/2011
Betriebsanleitung
E
Agile
02/2011
X13
3
X12
X11
1 3
34
Steuerklemmen Standardanschluss
Elektrische Installation
1,5 mm
max. 2,5 mm
1,5 mm
max. 2,5 mm
Steuerklemmen Standardanschluss
2
2
2
2
