5.6
Motoranschluss
GEFAHR
Den Frequenzumrichter spannungslos schalten und gegen Wiedereinschalten sichern.
Die Spannungsfreiheit prüfen.
Erst nach einer Wartezeit von einigen Minuten, bis die Zwischenkreiskondensatoren
entladen sind, darf am Gerät gearbeitet werden.
Die Netz-, Gleichspannungs- und Motorklemmen können auch nach dem Ausschalten
der Netzspannung gefährliche Spannungen führen.
Wenn trennbare Klemmen verwendet werden: Schalten Sie das Gerät nicht ein während
die Klemmen nicht verbunden sind, der IP-Schutz ist nur mit gesteckten Klemmen ge-
währleistet.
BONFIGLIOLI empfiehlt, den Anschluss des Motors an den Frequenzumrichter mit geschirmten Leitun-
gen auszuführen.
•
Den Leitungsschirm beidseitig gut leitend mit PE-Potential verbinden.
•
Die Motorleitungen räumlich getrennt von den Steuer- und Netzleitungen verlegen.
Abhängig von der Applikation, der Motorleitungslänge und Schaltfrequenz die Grenzwerte nationaler
und internationaler Vorschriften beachten.

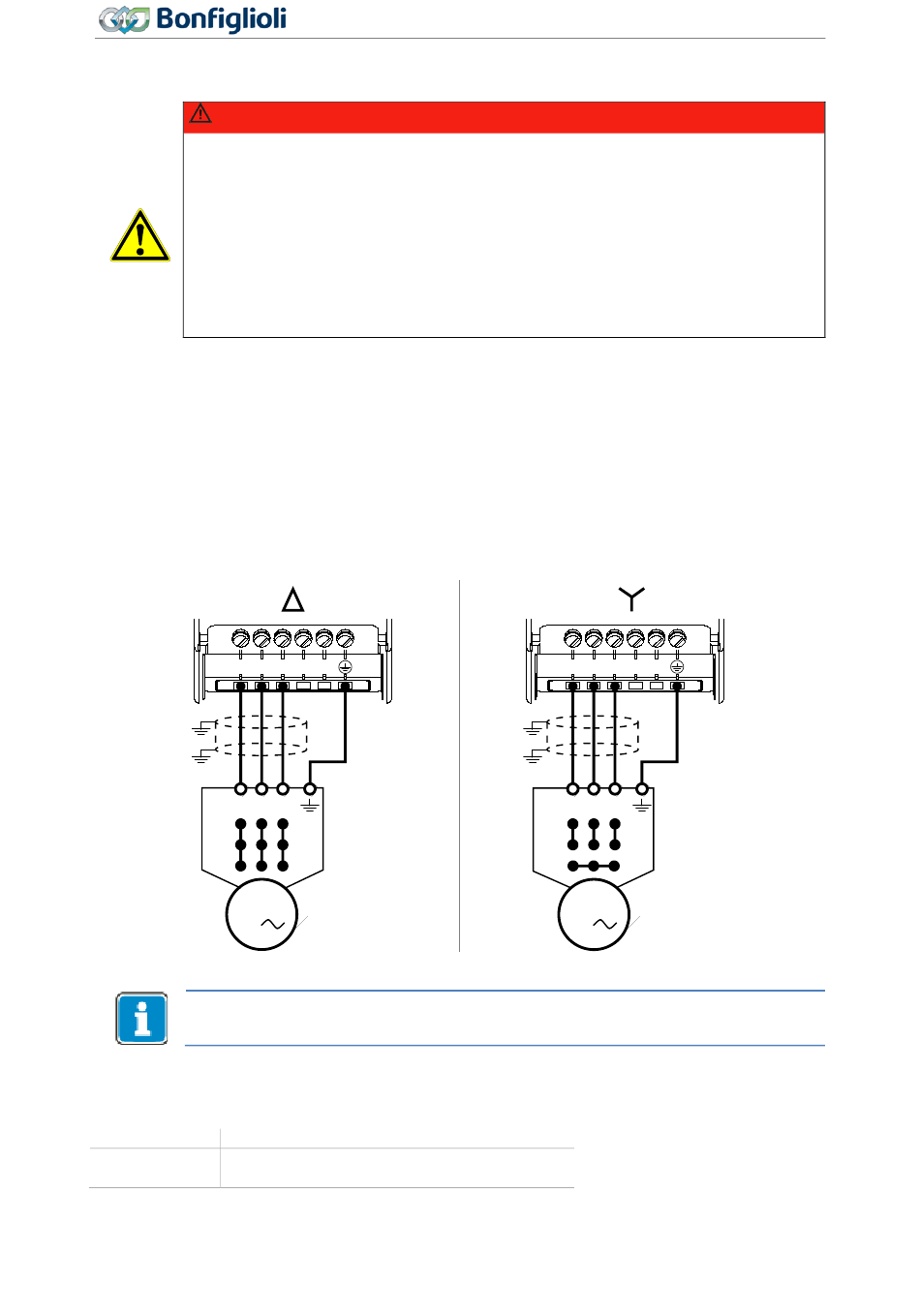

Dreieckschaltung oder Sternschaltung entsprechend den Motordaten wählen.
Dreieckschaltung
X2
U
V
U
V
M
3
Minimales Drehmoment zum Anziehen der Schrauben: 0,5 Nm (4,6 lb-in)
Maximales Drehmoment zum Anziehen der Schrauben: 0,6 Nm (5,3 lb-in)
Die Hinweise zu den Leitungsquerschnitten im Kapitel 5.4 „Dimensionierung der Leitungsquerschnitte"
beachten.
Leitungsquerschnitte mm
0,2 ... 4 (flexible Leitung mit Hülse)
Motorklemmen:
0,2 ... 6 (starre Leitung)
Agile
Betriebsanleitung
W
Rb1
Rb2
W
2
06/2013
Sternschaltung
X2
U
V
W
U
V
W
M
3
38
Elektrische Installation
Rb1
Rb2
Motoranschluss
