Relaisausgang (potentialfreier Wechslerkontakt)
Klemme
Kontaktbelastbarkeit
Ansprechzeit
11.4

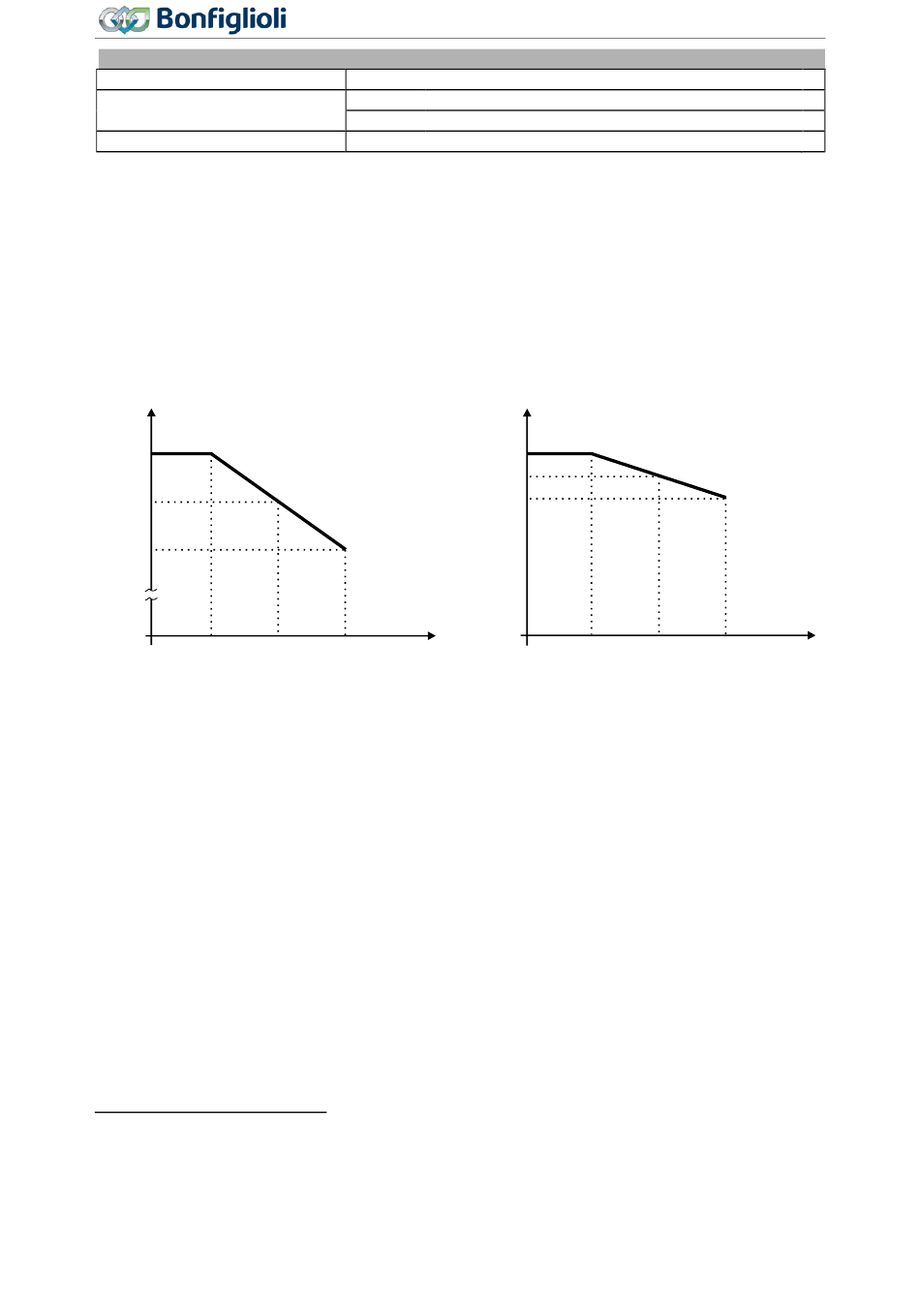

Betriebsdiagramme

Aufstellungshöhe
Die Nennwerte des Frequenzumrichters gelten für eine Aufstellungshöhe bis 1000 Meter über NN
Überschreitet die Aufstellungshöhe 1000 Meter, muss die Ausgangsleistung und die Kühlmitteltempe-
ratur (Umgebungstemperatur) verringert werden.
Reduzierung des Ausgangsstroms
Leistungsreduzierung (Derating).
Oberhalb 1000 m: Reduzierung um 5%/1000 m.
Maximale Höhe 3000 m.
I [%]
100
95
90
0
1000 2000
Reduzierung des Ausgangsstroms I in Abhängigkeit
von der Aufstellungshöhe H.
1
NN: Normalnull, Meeresspiegel
Agile
Betriebsanleitung
X10
Schließer: AC 240 V/5 A, DC 24 V/5 A (ohmsch)
Öffner: AC 240 V/3 A, DC 24 V/1 A (ohmsch)
40 ms
3000 H [m]
300
06/2013
Reduzierung der Kühlmitteltemperatur
Oberhalb 1000 m: Reduzierung um 3,3°C/1000 m.
Maximale Kühlmitteltemperatur 55 °C.
T [°C]
55
52
48
0
1000
Reduzierung der Kühlmitteltemperatur T in
Abhängigkeit von Aufstellungshöhe H.
Technische Daten
1
2000 3000 H [m]
Betriebsdiagramme
.
