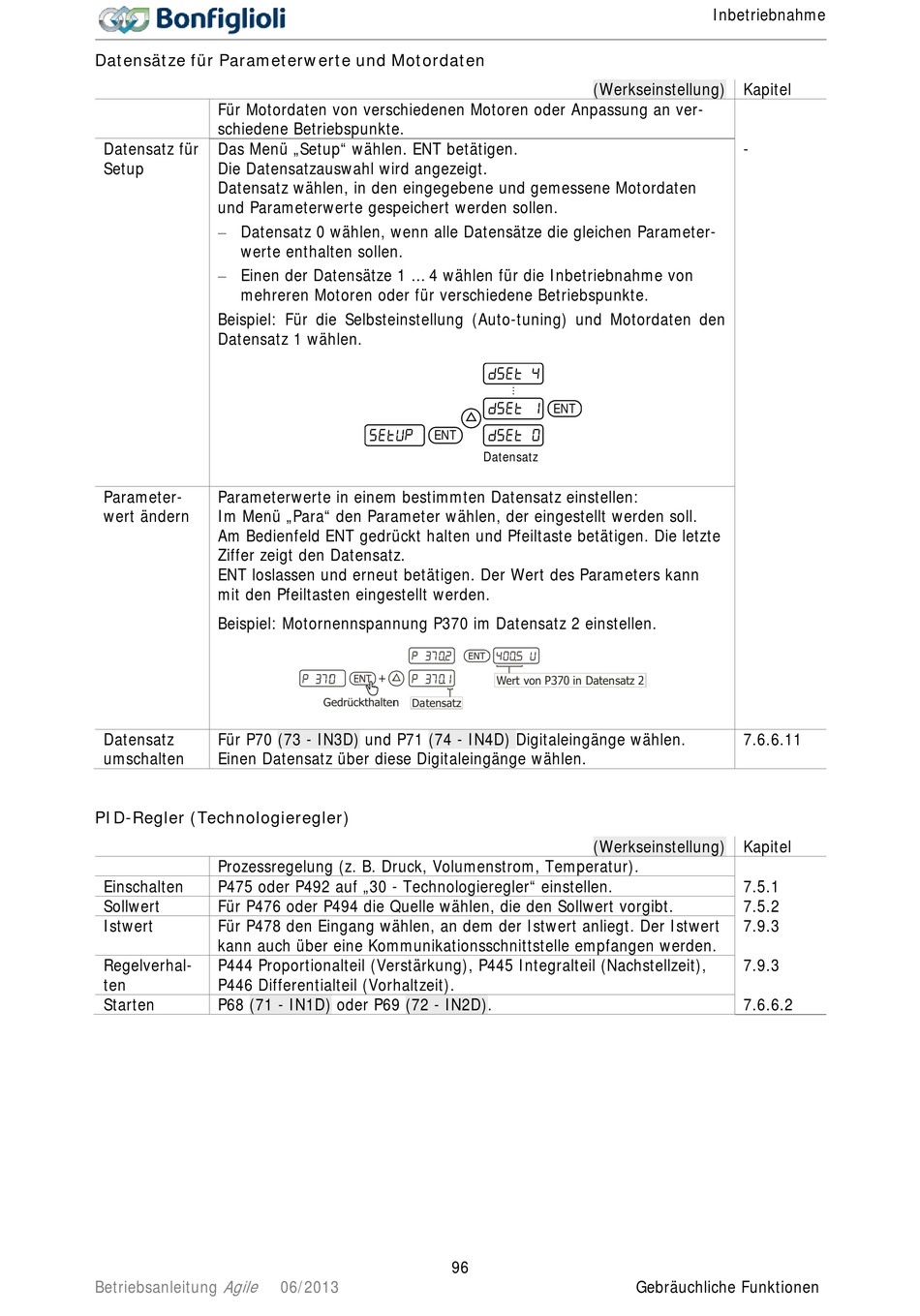

Datensätze für Parameterwerte und Motordaten
Für Motordaten von verschiedenen Motoren oder Anpassung an ver-
schiedene Betriebspunkte.
Datensatz für
Das Menü „Setup" wählen. ENT betätigen.
Setup
Die Datensatzauswahl wird angezeigt.
Datensatz wählen, in den eingegebene und gemessene Motordaten
und Parameterwerte gespeichert werden sollen.
− Datensatz 0 wählen, wenn alle Datensätze die gleichen Parameter-
werte enthalten sollen.
− Einen der Datensätze 1 ... 4 wählen für die Inbetriebnahme von
mehreren Motoren oder für verschiedene Betriebspunkte.
Beispiel: Für die Selbsteinstellung (Auto-tuning) und Motordaten den
Datensatz 1 wählen.
Parameter-
Parameterwerte in einem bestimmten Datensatz einstellen:
wert ändern
Im Menü „Para" den Parameter wählen, der eingestellt werden soll.
Am Bedienfeld ENT gedrückt halten und Pfeiltaste betätigen. Die letzte
Ziffer zeigt den Datensatz.
ENT loslassen und erneut betätigen. Der Wert des Parameters kann
mit den Pfeiltasten eingestellt werden.
Beispiel: Motornennspannung P370 im Datensatz 2 einstellen.
Datensatz
Für P70 (73 - IN3D) und P71 (74 - IN4D) Digitaleingänge wählen.
umschalten
Einen Datensatz über diese Digitaleingänge wählen.
PID-Regler (Technologieregler)
Prozessregelung (z. B. Druck, Volumenstrom, Temperatur).
Einschalten
P475 oder P492 auf „30 - Technologieregler" einstellen.
Sollwert
Für P476 oder P494 die Quelle wählen, die den Sollwert vorgibt.
Istwert
Für P478 den Eingang wählen, an dem der Istwert anliegt. Der Istwert
kann auch über eine Kommunikationsschnittstelle empfangen werden.
Regelverhal-
P444 Proportionalteil (Verstärkung), P445 Integralteil (Nachstellzeit),
ten
P446 Differentialteil (Vorhaltzeit).
Starten
P68 (71 - IN1D) oder P69 (72 - IN2D).
Agile
Betriebsanleitung
ENT
96
06/2013
(Werkseinstellung)
. .
.
ENT
Datensatz
(Werkseinstellung)
Gebräuchliche Funktionen
Inbetriebnahme
Kapitel
-
7.6.6.11
Kapitel
7.5.1
7.5.2
7.9.3
7.9.3
7.6.6.2
