Parameterbeschreibungen
pos. Maximalwert
pos. Minimalwert
neg. Minimalwert
neg. Maximalwert

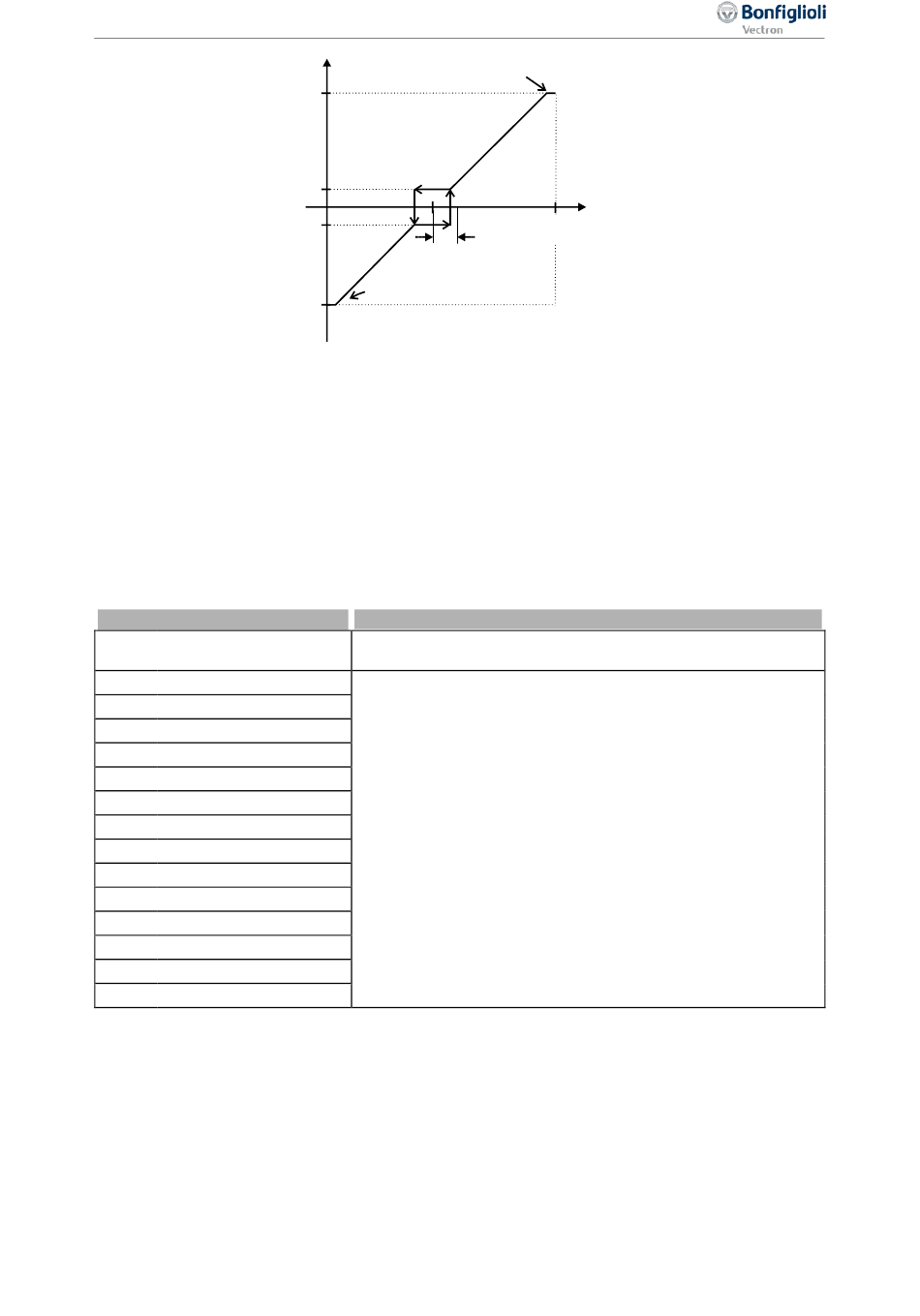

Toleranzband mit eingestellter Minimalfrequenz
Beispielsweise wird von positiven Eingangssignalen kommend, die Ausgangsgröße so lange auf dem
positiven Minimalwert gehalten, bis das Eingangssignal kleiner wird als der Wert für das Toleranzband
in negative Richtung. Erst dann wird auf der eingestellten Kennlinie weiter verfahren.
7.6.2.1.3
Überwachung des analogen Eingangssignals
561 Filterzeitkonstante
Die Zeitkonstante des Filters für den Analogsollwert ist über den Parameter
einstellbar. Die Zeitkonstante gibt an, über welche Zeit das Eingangssignal mittels eines Tiefpasses
gemittelt wird, um z. B. Störeinflüsse auszuschalten.
Der Einstellbereich umfasst in 15 Schritten einen Wertebereich zwischen 0 ms und 5000 ms.
Filterzeitkonstante
0 - Zeitkonstante 0 ms
2 - Zeitkonstante 2 ms
4 - Zeitkonstante 4 ms
8 - Zeitkonstante 8 ms
16 - Zeitkonstante 16 ms
32 - Zeitkonstante 32 ms
64 - Zeitkonstante 64 ms
128 - Zeitkonstante 128 ms
256 - Zeitkonstante 256 ms
512 - Zeitkonstante 512 ms
1000 - Zeitkonstante 1000 ms
2000 - Zeitkonstante 2000 ms
3000 - Zeitkonstante 3000 ms
4000 - Zeitkonstante 4000 ms
5000 - Zeitkonstante 5000 ms
Steuereingänge und Ausgänge
Nullpunkt
Toleranzband
(X1/Y1)
561
Filter deaktiviert – Der Analogsollwert wird ungefiltert durchge-
leitet.
Filter aktiviert – Mittelung des Eingangssignals über den einge-
stellten Wert der Filterzeitkonstanten.
187
(X2/Y2)
+10 V
(+20 mA)
Funktion
06/2013
561
Filterzeitkonstante
