Antrieb freigegeben.
− Für weitere Einstellmöglichkeiten das Menü „Para" wählen oder
− den Antrieb über das Bedienfeld oder über Signale an den Steuer-
klemmen starten.
Den Antrieb über das Bedienfeld starten:
Das Menü „Local" (Handbetrieb) wählen.
Das Menü „Poti F" (Motorpotentiometer) wählen.
Die Freigabe über STOA (X11.3) und STOB (X13.3) einschalten.
Die Taste RUN drücken.
Der Motor wird auf den Wert von P418 (Minimale Frequenz) be-
schleunigt. Werkseinstellung 3,50 Hz.
Mit den Pfeiltasten die Drehzahl einstellen.
Den Antrieb über Signale an den Steuerklemmen starten:
Start-rechts an IN1D (X11.4) oder Start-links an IN2D (X11.5) ein-
schalten.
Der Motor wird auf den Wert von P418 (Minimale Frequenz) be-
schleunigt. Werkseinstellung 3,50 Hz.
Mit einer Spannung 0 ... 10 V an MFI1 (X12.3) die Drehzahl einstel-
len. Potentiometeranschluss siehe Kapitel 5.7.1 „Schaltung zur Steue-
rung über Steuerklemmen".
Optionale Optimierung der Motoreigenschaften
Die Motoreigenschaften sind für den Großteil der Anwendungen mit den Standardeinstellungen bereits
hervorragend eingestellt. In Einzelfällen können Optimierungen der Motoreigenschaften notwendig
sein oder das Verhalten entscheidend verbessern. Die Optimierungen sind in Kapitel 6.2.10 beschrie-
ben.

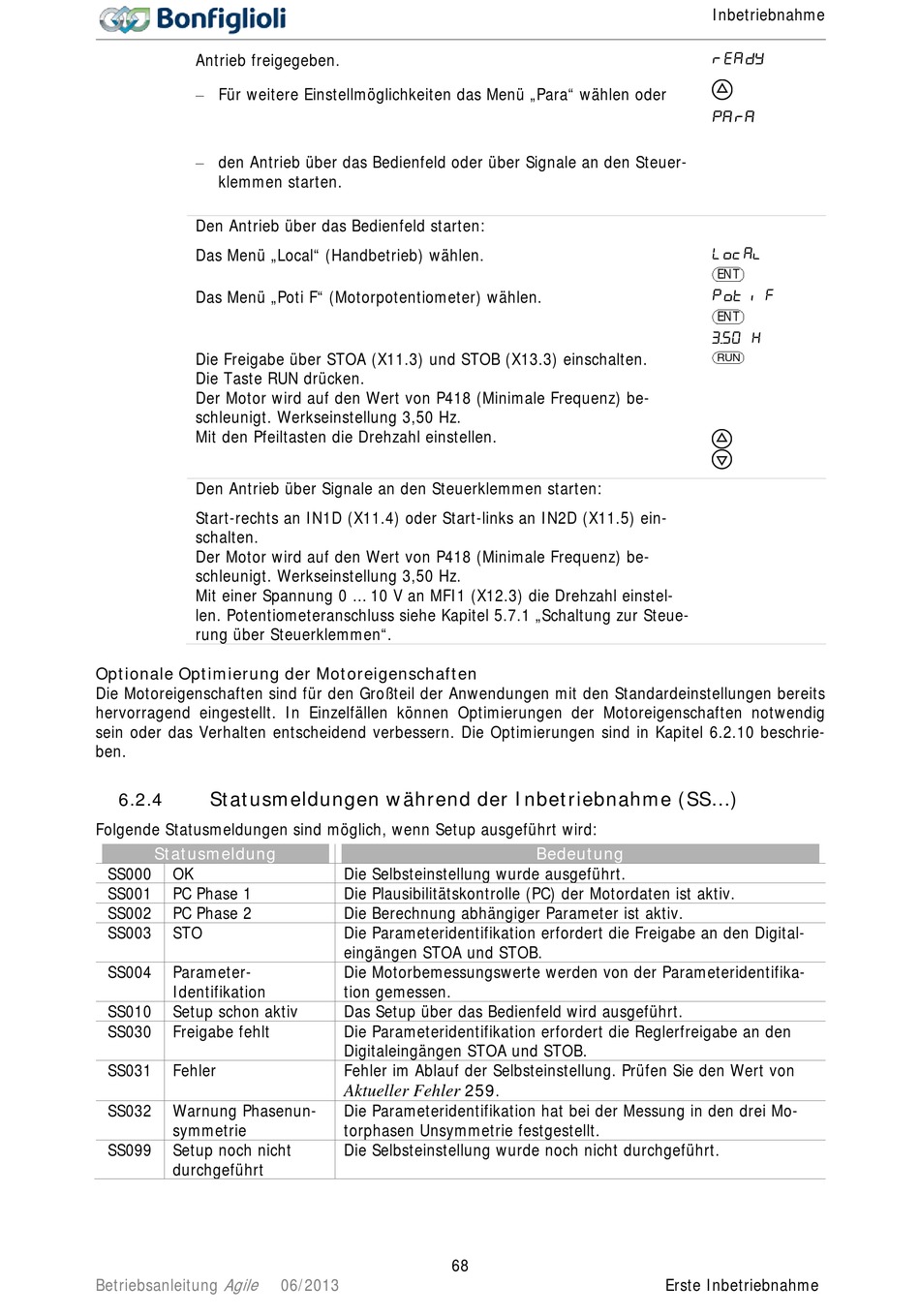

Statusmeldungen während der Inbetriebnahme (SS...)
6.2.4
Folgende Statusmeldungen sind möglich, wenn Setup ausgeführt wird:
Statusmeldung
SS000
OK
SS001
PC Phase 1
SS002
PC Phase 2
SS003
STO
SS004
Parameter-
Identifikation
SS010
Setup schon aktiv
SS030
Freigabe fehlt
SS031
Fehler
SS032
Warnung Phasenun-
symmetrie
SS099
Setup noch nicht
durchgeführt
Agile
Betriebsanleitung
Die Selbsteinstellung wurde ausgeführt.
Die Plausibilitätskontrolle (PC) der Motordaten ist aktiv.
Die Berechnung abhängiger Parameter ist aktiv.
Die Parameteridentifikation erfordert die Freigabe an den Digital-
eingängen STOA und STOB.
Die Motorbemessungswerte werden von der Parameteridentifika-
tion gemessen.
Das Setup über das Bedienfeld wird ausgeführt.
Die Parameteridentifikation erfordert die Reglerfreigabe an den
Digitaleingängen STOA und STOB.
Fehler im Ablauf der Selbsteinstellung. Prüfen Sie den Wert von
Aktueller Fehler
Die Parameteridentifikation hat bei der Messung in den drei Mo-
torphasen Unsymmetrie festgestellt.
Die Selbsteinstellung wurde noch nicht durchgeführt.
68
06/2013
Bedeutung
259.
Inbetriebnahme
ENT
ENT
RUN
Erste Inbetriebnahme
