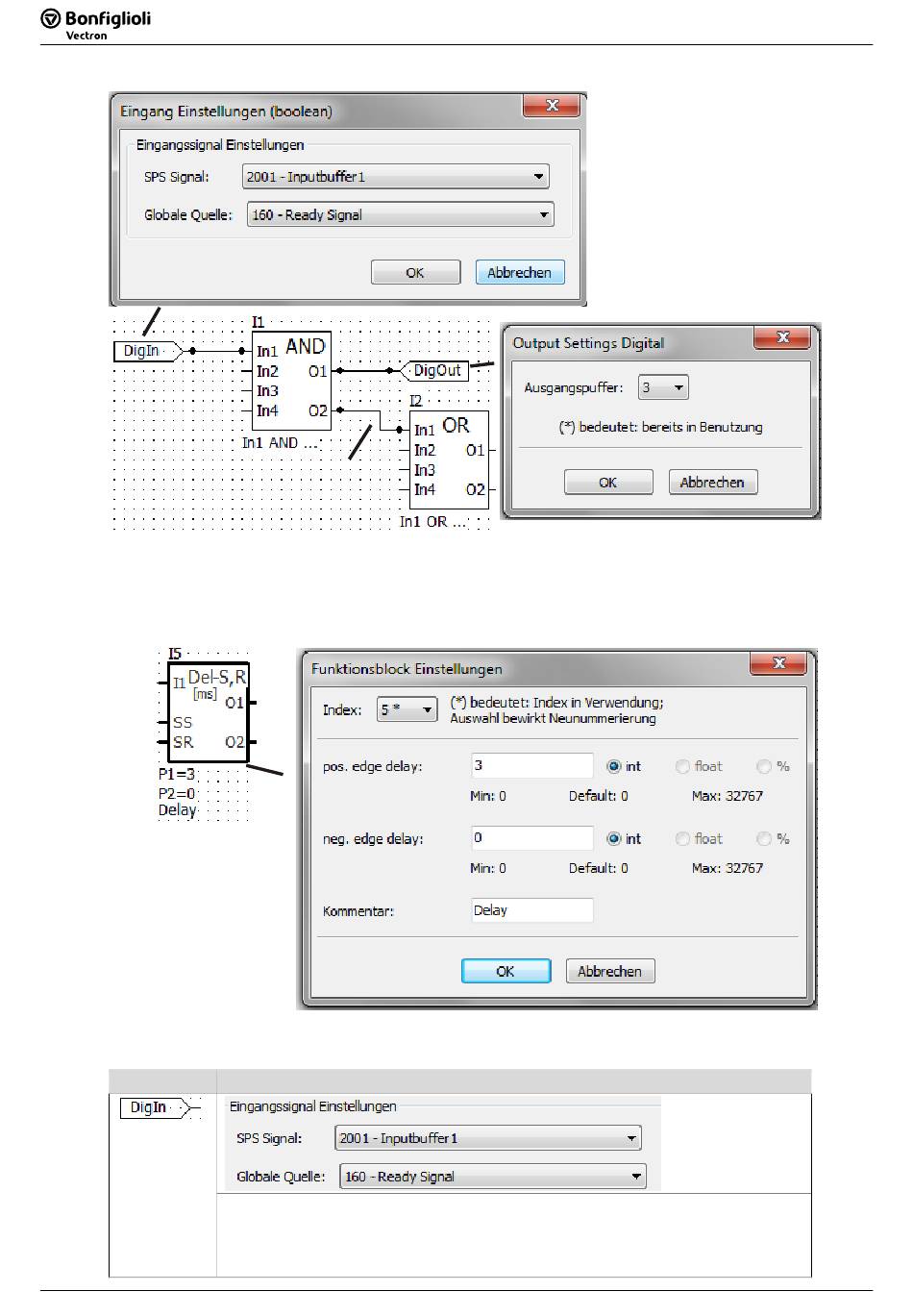

2.3.6 Einstellungen: Eingänge, Ausgänge und Funktionsblock
Doppelklick.
Den Ausgang einer Funktion mit dem
Eingang einer Funktion verknüpfen.
Weitere Einstellmöglichkeiten:
Die Funktion an die
Anwendung anpassen.
Zum Beispiel Verzögerungszeit
einer Flankenverzögerung
einstellen.
Im Editor auf einen Baustein doppelklicken. Das Dialogfenster wird geöffnet.
Baustein
18
18
Doppelklick.
Dialogfenster
Einem Eingang eines digitalen Funktionsbausteins ein Digitalsignal an den Steu-
erklemmen des Frequenzumrichters oder ein Steuersignal zuweisen.
• Für SPS-Signal einen Eingangspuffer (Inputbuffer) wählen.
Für Globale Quelle ein digitales Signal wählen.
•
Doppelklick.
Funktionen des Frequenzumrichters mit dem
Ausgangssignal steuern.
Beispiel:
Ausgangspuffer: 3
Start-rechts
Parameter
= 2403 - SPS-Ausgangspuffer 3
SPS / VPLC
SPS / VPLC
Ein Digitalsignal des
Frequenzumrichters soll ein
Eingangssignal einer
Anweisung sein:
Für SPS-Signal einen
Eingangspuffer (Inputbuffer)
wählen.
Für den Eingangspuffer eine
globale Quelle wählen.
68
