Toggle-Flip-Flop, Master - BONFIGLIOLI Agile Anwendungshandbuch

4.4.4

[120] Toggle-Flip-Flop, Master

Typ
b Toggle 1
I1
I2 b Toggle 2
I3 b Master Set-Eingang
b Master Reset-Eingang
I4
Beschreibung:
Das Ausgangssignal wechselt mit der positiven Taktflanke T1 am Eingang 1 oder mit der nega-
tiven Taktflanke T2 am Eingang 2.
TRUE am Master Set-Eingang setzt den Ausgang auf TRUE. TRUE am Master Reset-Eingang
setzt den Ausgang auf FALSE.
Über den Ausgangspuffer ist das Ausgangssignal global verfügbar.
Der Master Set und Master Reset sind zu der Funktion parallel geschaltet und verändern den
Zustand der Funktion ab dem Zeitpunkt zu dem das Signal anliegt.
08/10
08/10
Funktion Typ
b
O1
O2 b
P1
P2

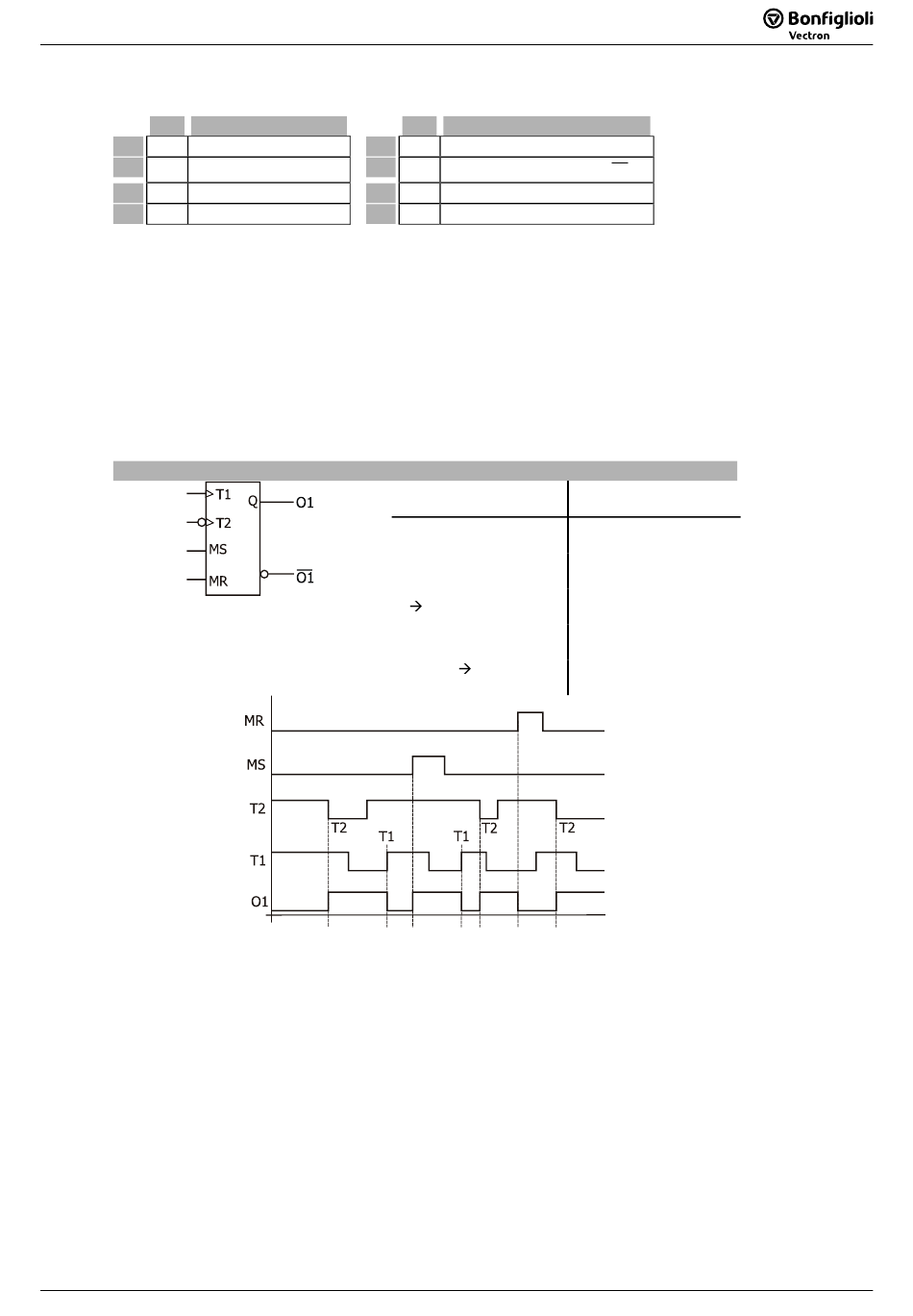

Toggle-Flip-Flop, Master
0 1
Funktion
Ausgang O1
Negierter Ausgang O2 =
O1
T1 T2 MS MR
x x X 1
X X 1 0
0 0 0 0 Q
0 1 0 0 Q
x 0 0 Q ¯¯¯
1 0 0 0 Q
1 1 0 0 Q
x 0 1 0 0
Q ¯¯¯
SPS / VPLC
SPS / VPLC
O 1
Zustand
Q
0 Aus (Master)
1 Ein (Master)
Halten (Hold)
n-1
Halten (Hold)
n-1
Ausgang invertiert
n-1
(Toggle)
Halten (Hold)
n-1
Halten (Hold)
n-1
Ausgang invertiert
n-1
(Toggle)
