4.12 Sprungfunktionen

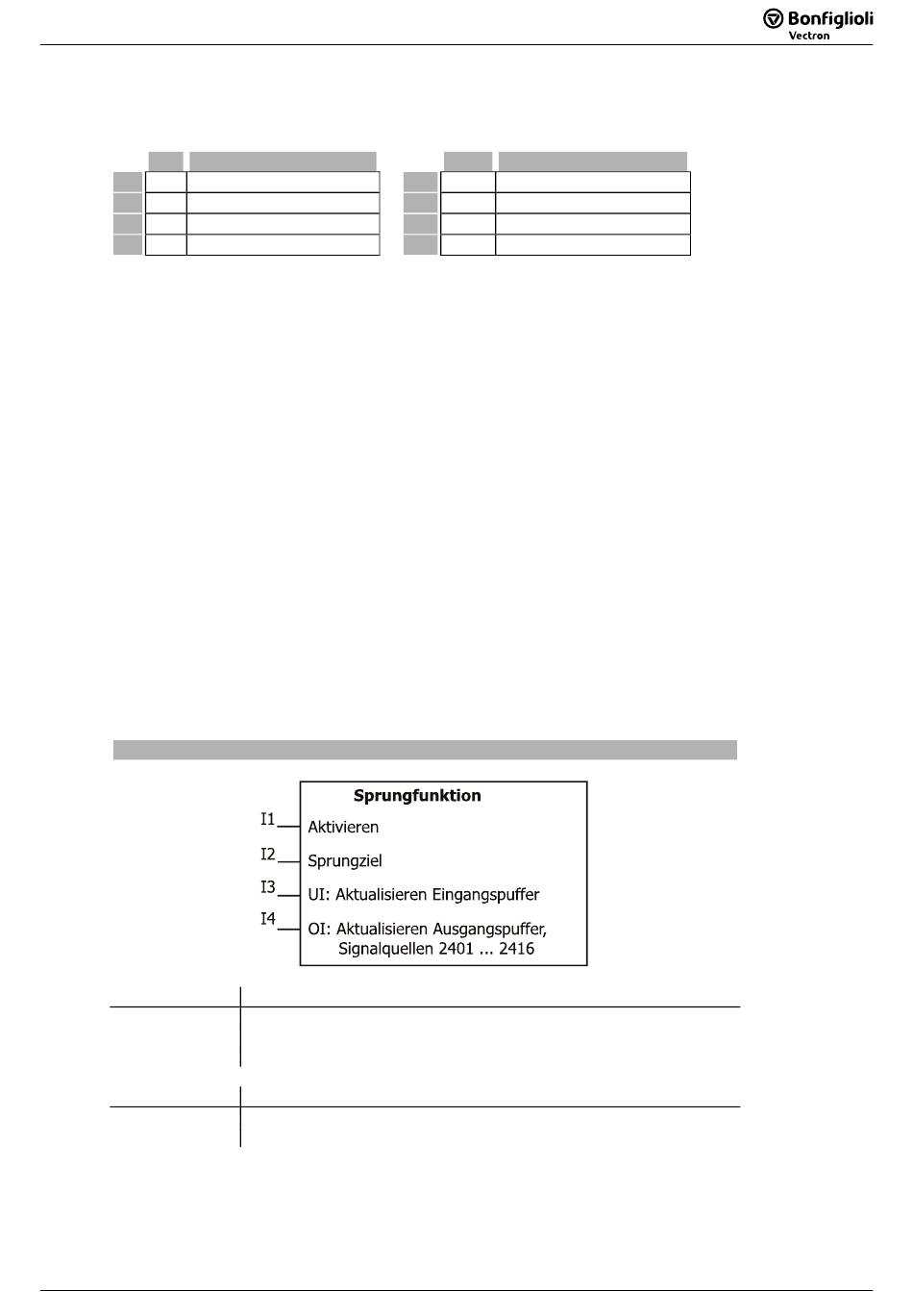

4.12.1 [100] Sprungfunktion

Typ
b Sprungfunktion aktiv
I1
I2 b Sprungziel P1/P2
I3 b Aktualisiere Eingangspuffer
b Aktualisiere Ausgangspuffer
I4
Beschreibung:
Diese Funktion ermöglicht Sprünge in der Abarbeitung der Anweisungen zu anderen Anweisun-
gen.
Aktivieren
Eingang 1 aktiviert die Sprungfunktion
Eingang 1 = TRUE: Sprungfunktion wird ausgeführt
Eingang 1 = FALSE: Sprungfunktion wird nicht ausgeführt
Sprungziel
Eingang 2 legt fest, von welchem Parameter – P1 oder P2 – das Sprungziel übernommen wird.
Eingang 2 = TRUE: Sprung zur Anweisung die in P1 eingestellt ist.
Eingang 2 = FALSE: Sprung zur Anweisung die in P2 eingestellt ist.
Aktualisieren des Eingangspuffers
TRUE am Eingang 3 bewirkt, dass der Eingangspuffer aktualisiert wird. Die Werte der Digital-
eingänge und Signalquellen im Eingangspuffer werden aktualisiert.
Aktualisieren des Ausgangspuffers (Werte Ausgangspuffer)
TRUE am Eingang 4 bewirkt, dass die Werte der Ausgangssignale „2401 - SPS-Ausgangs-
puffer 1" bis „2416 - SPS-Ausgangspuffer 16" aktualisiert werden. Für Digitalausgänge und mit
Anweisungsausgängen verknüpfte Funktionen (z. B. Start-rechts, Datensatzumschaltung) sind
die aktualisierten Werte verfügbar.
I1 I2 I3
0 x x
1 1 x
1 0 x
I1 I2 I3
x x 1
x x x
Hinweis:
Zuerst wird der Ausgangspuffer geschrieben und der Eingangspuffer gesetzt. Anschließend wird
(mit den bereits aktualisierten Puffern) das Sprungereignis ausgewertet und durchgeführt.
08/10
08/10
Funktion
Sprungfunktion
I4 Sprung
x Sprung zur nächsten Anweisung (Index I + 1)
x Sprung zur Anweisung, die in P1 eingestellt ist.
x Sprung zur Anweisung, die in P2 eingestellt ist.
I4 Aktualisieren
x Aktualisieren Eingangspuffer (2001 ... 2016).
1 Aktualisieren Ausgangspuffer (2401 ... 2416).
Typ Funktion
O1
O2
P1 i Sprungziel P1
i
P2 Sprungziel P2
