Min/Max; Min/Max Für Positionswerte (Long) - BONFIGLIOLI Agile Anwendungshandbuch

5.2.8

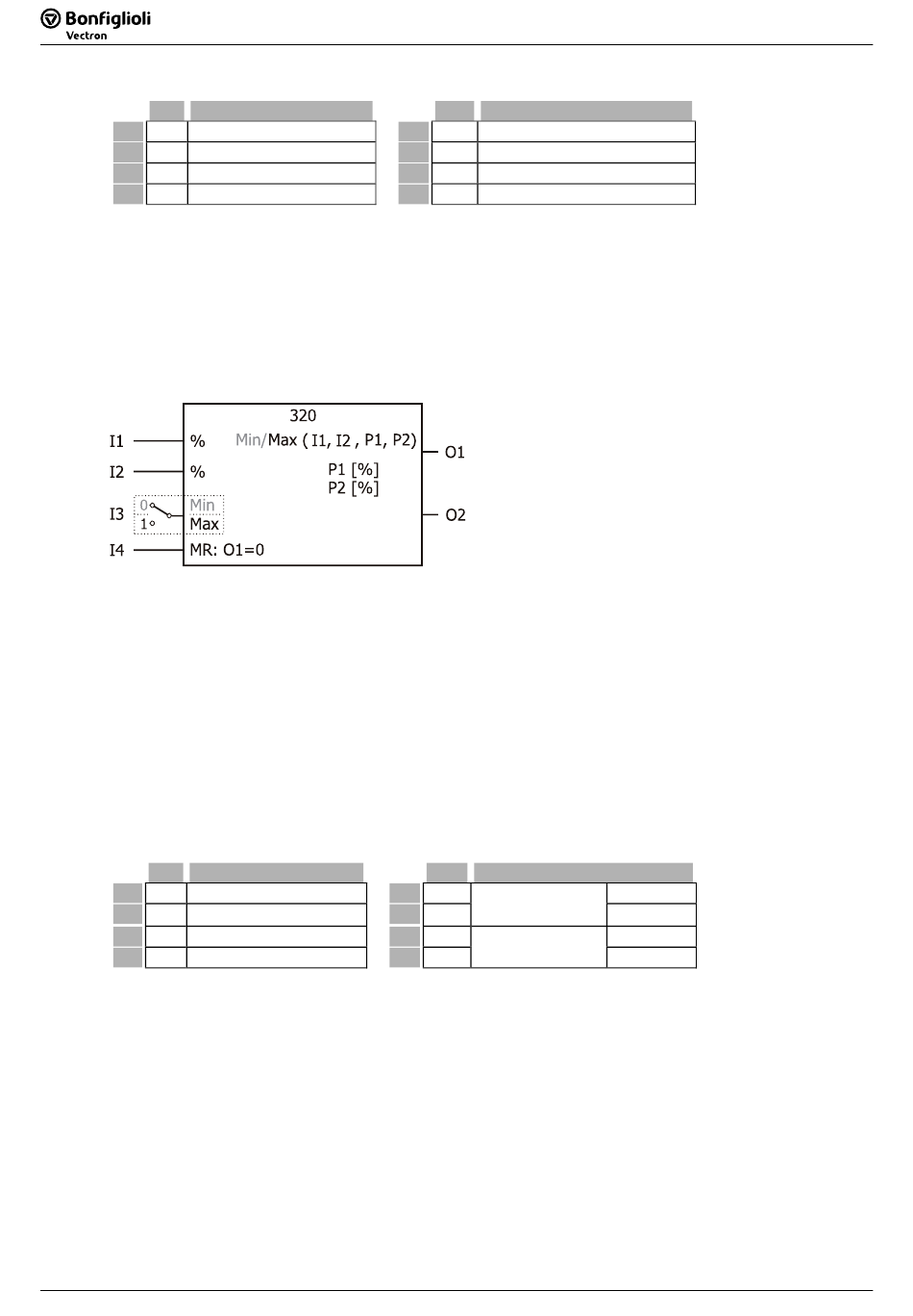

[320] Min/Max

Typ
% Eingangswert 1
I1
% Eingangswert 2
I2
b FALSE=Min/TRUE=Max
I3
I4 b Master-Reset
Beschreibung:
Aus den Variablen I1 und I2 sowie den Konstanten P1 und P2 wird der minimale oder maximale
Wert bestimmt und an O1 ausgegeben.
Der maximale Wert wird ausgegeben, wenn I3 TRUE ist.
Der minimale Wert wird ausgegeben, wenn I3 FALSE ist.
I3 = FALSE:
I3 = TRUE:
Hinweis:
P1 und P2 werden bei der Bestimmung des maximalen oder minimalen Wertes nicht ausgewer-
tet, wenn diese auf den Wert 0 eingestellt sind.
I2 wird bei der Bestimmung des maximalen oder minimalen Wertes nicht ausgewertet, wenn I2
mit der Signalquelle „9 - Null" verknüpft ist.
Solange der Zustand TRUE an I4 (Master Reset) anliegt, ist der Ausgangswert FALSE.
Hinweis:
Prozentwerte [%] haben zwei Dezimalstellen.
Zum Beispiel: Wert 12345
5.2.9 [321] Min/Max für Positionswerte (Long)
Typ
I1 Pos Eingangswert 1
I2 Pos Eingangswert 2
b FALSE=Min/TRUE=Max
I3
I4 b Master-Reset
Beschreibung:
Aus den Variablen I1 und I2 sowie der Konstanten P wird der minimale oder maximale Wert
bestimmt und ausgegeben.
Der maximale Wert wird ausgegeben, wenn I3 TRUE ist.
Der minimale Wert wird ausgegeben, wenn I3 FALSE ist.
I3 = FALSE:
I3 = TRUE:
mit
86
86
Funktion
O1
O2
P1
P2
O1 = -O2 = Minimum (I1, I2, P1, P2)
O1 = -O2 = Maximum (I1, I2, P1, P2)
= 123,45% = 1,2345
IN
Funktion
O1
O2
P1
P2
O = Minimum (I1, I2, P)
O = Maximum (I1, I2, P)
O1, P1: Low-word
O2, P2 High-word
Typ Funktion
% Min oder Max (I1;I2;P1;P2)
% O1 invertiert
% Konstanter Wert P1
% Konstanter Wert P2
Typ Funktion
Pos Min oder Max
(I1;I2;P)
Pos
Pos
Konstanter Wert
Pos
SPS / VPLC
SPS / VPLC
Low-word
High-word
Low-word
High-word
