[311,312] Fenster-Komparator (Vergleich Zweier Variablen) - BONFIGLIOLI Agile Anwendungshandbuch

5.2.6

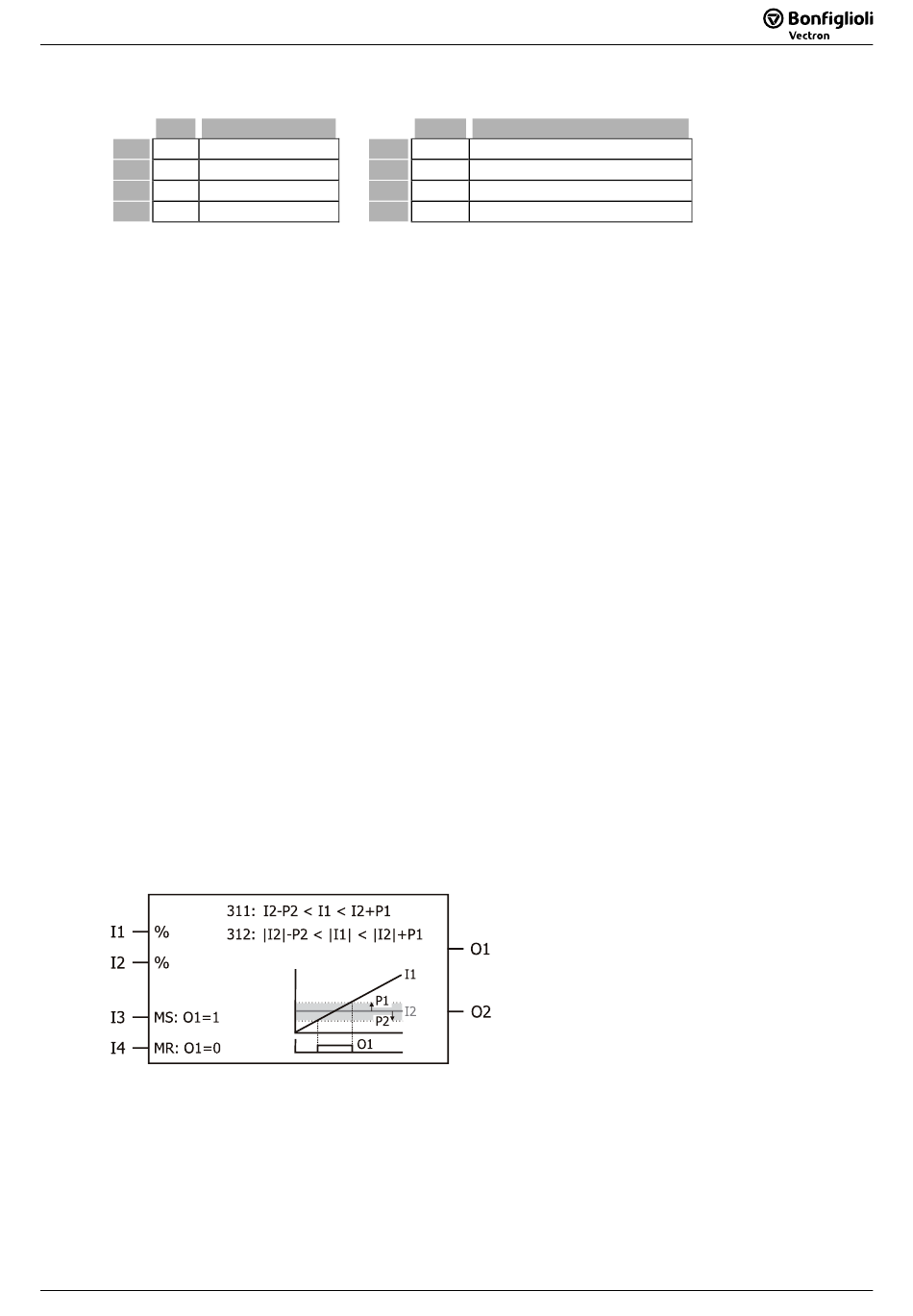

[311,312] Fenster-Komparator (Vergleich zweier Variablen)

Typ
I1 % Vergleichswert 1
% Vergleichswert 2
I2
b Master-Set
I3
I4 b Master-Reset
„311 – F.-Komp (2 V)" (Fenster-Komparator, zwei Variablen)
„312 – F.-Komp (2 V)" Betrag" (Fenster-Komparator, zwei Variablen, Betrag)
− 311 – F.-Komp (2 V)
Beschreibung:
Es wird geprüft, ob I1 im eingestellten Bereich (Fenster) um I2 liegt.
O1 ist TRUE, wenn I1 im Bereich von I2 liegt. Der Bereich wird mit P1 (positives Fenster) und
P2 (negatives Fenster) eingestellt.
O1 ist FALSE, wenn I1 außerhalb dieses Bereiches liegt.
Der Komparator hat drei Arbeitsbereiche:
Bereich 1
Bereich 2
Bereich 3
− 312 – F.-Komp (2 V), Betrag
Beschreibung:
Es wird geprüft, ob der Betrag von I1 im eingestellten Bereich (Fenster) um den Betrag von I2
liegt.
O1 ist TRUE, wenn |I1| im Bereich von |I2| liegt. Der Bereich wird mit P1 (positives Fenster)
und P2 (negatives Fenster) eingestellt.
O1 ist FALSE, wenn |I1| außerhalb dieses Bereiches liegt.
Der Komparator hat drei Arbeitsbereiche:
Bereich 1
Bereich 2
Bereich 3
Der Ausgangswert kann mit Hilfe der beiden booleschen Eingänge I3 und I4 verändert werden:
Master-Set setzt den Ausgang O1 auf TRUE.
Master-Reset setzt den Ausgang O1 auf FALSE. Master-Reset hat Vorrang vor Master-Set.
08/10
08/10
Funktion
O1
O2
P1
P2
(I2 + P1) < I1
(I2 - P2) < I1 < (I2 + P1)
I1 < (I2 - P2)
(|I2| - P2) < |I1| < (|I2| + P1)
|I1| < (|I2| - P2)
Typ Funktion
b Ausgang I1 > I2
b O1 invertiert
% positives Fenster (xxx,xx%)
% negatives Fenster (xxx,xx%)
(|I2| + P1) < |I1|
SPS / VPLC
SPS / VPLC
O1 = FALSE
O1 = TRUE
O1 = FALSE
O1 = FALSE
O1 = TRUE
O1 = FALSE
