Toggle-Flip-Flop, Superior - BONFIGLIOLI Agile Anwendungshandbuch

4.4.3

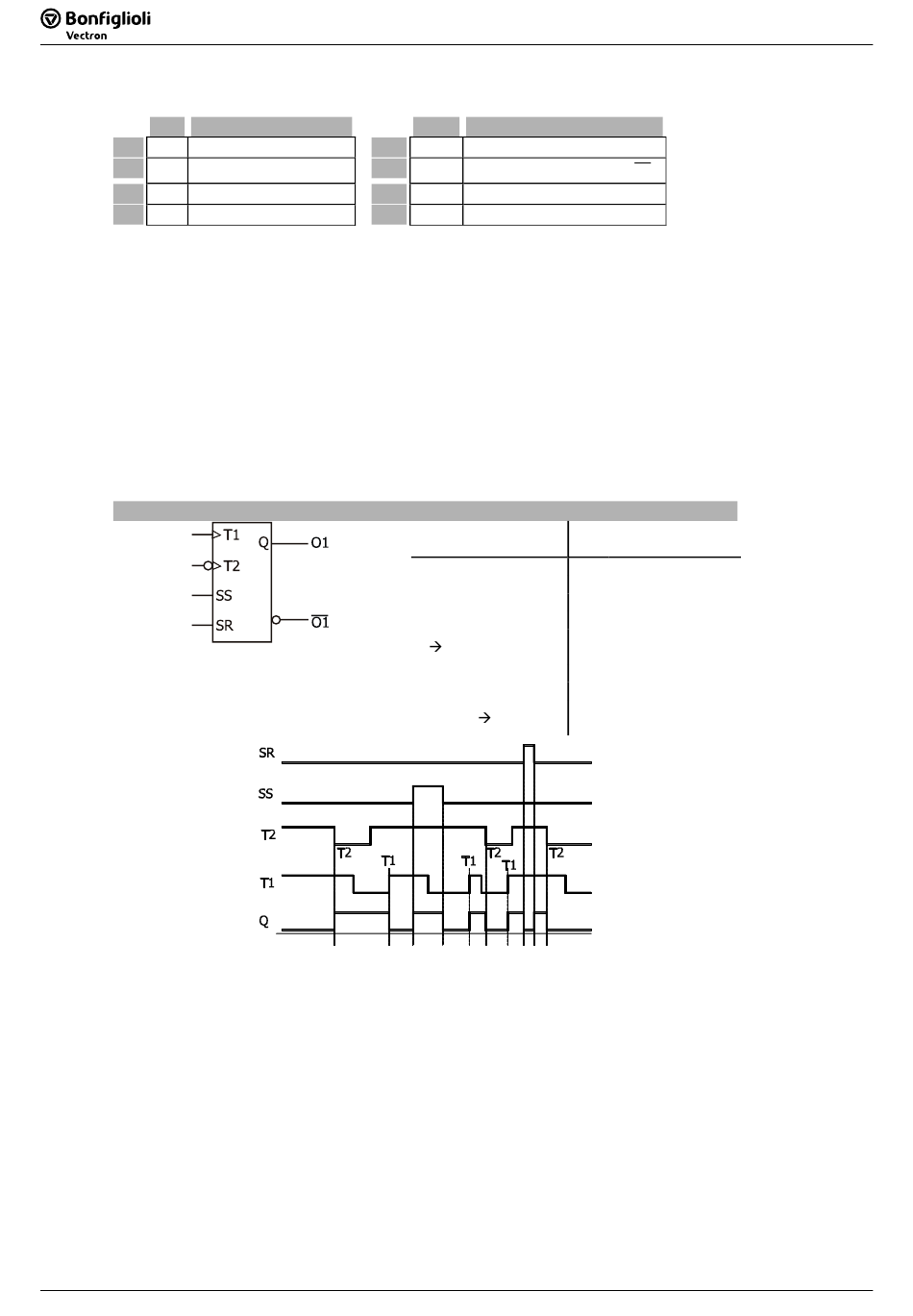

[20] Toggle-Flip-Flop, Superior

Typ
b Toggle 1
I1
I2 b Toggle 2
b Superior Set-Eingang
I3
b Superior Reset-Eingang
I4
Beschreibung:
Das Ausgangssignal wechselt mit der positiven Taktflanke T1 am Eingang 1 oder mit der nega-
tiven Taktflanke T2 am Eingang 2.
TRUE am Superior-Set-Eingang setzt den Ausgang auf TRUE. TRUE am Superior-Reset-Eingang
setzt den Ausgang auf FALSE.
Über den Ausgangspuffer ist das Ausgangssignal global verfügbar.
Die Eingänge Superior Set und Superior Reset sind zu der Funktion in Reihe geschaltet. Pegel
am T1-Eingang I1 und T2-Eingang I2 werden intern weiterverarbeitet. Sobald der Superior Set
oder Superior Reset zurückgesetzt wird, schaltet der Ausgang auf den intern weitergeführten
Wert.
54
54
Funktion
O1
O2
P1
P2
Toggle-Flip-Flop, Superior
Typ Funktion
b Ausgang O1
b
Negierter Ausgang O2 =
O1
T1 T2 SS SR Q
x x X 1 0
X X 1 0 1
0 0 0 0 Q
n-1
0 1 0 0 Q
n-1
0 1
x 0 0 ¯¯¯ Q
n-1
1 0 0 0 Q
n-1
1 1 0 0 Q
n-1
x 0 1 0 0
Q ¯¯¯
n-1
SPS / VPLC
SPS / VPLC
O 1
Zustand
Aus (Superior)
Ein (Superior)
Halten (Hold)
Halten (Hold)
Ausgang invertiert
(Toggle)
Halten (Hold)
Halten (Hold)
Ausgang invertiert
(Toggle)
