BONFIGLIOLI Agile Anwendungshandbuch Seite 87

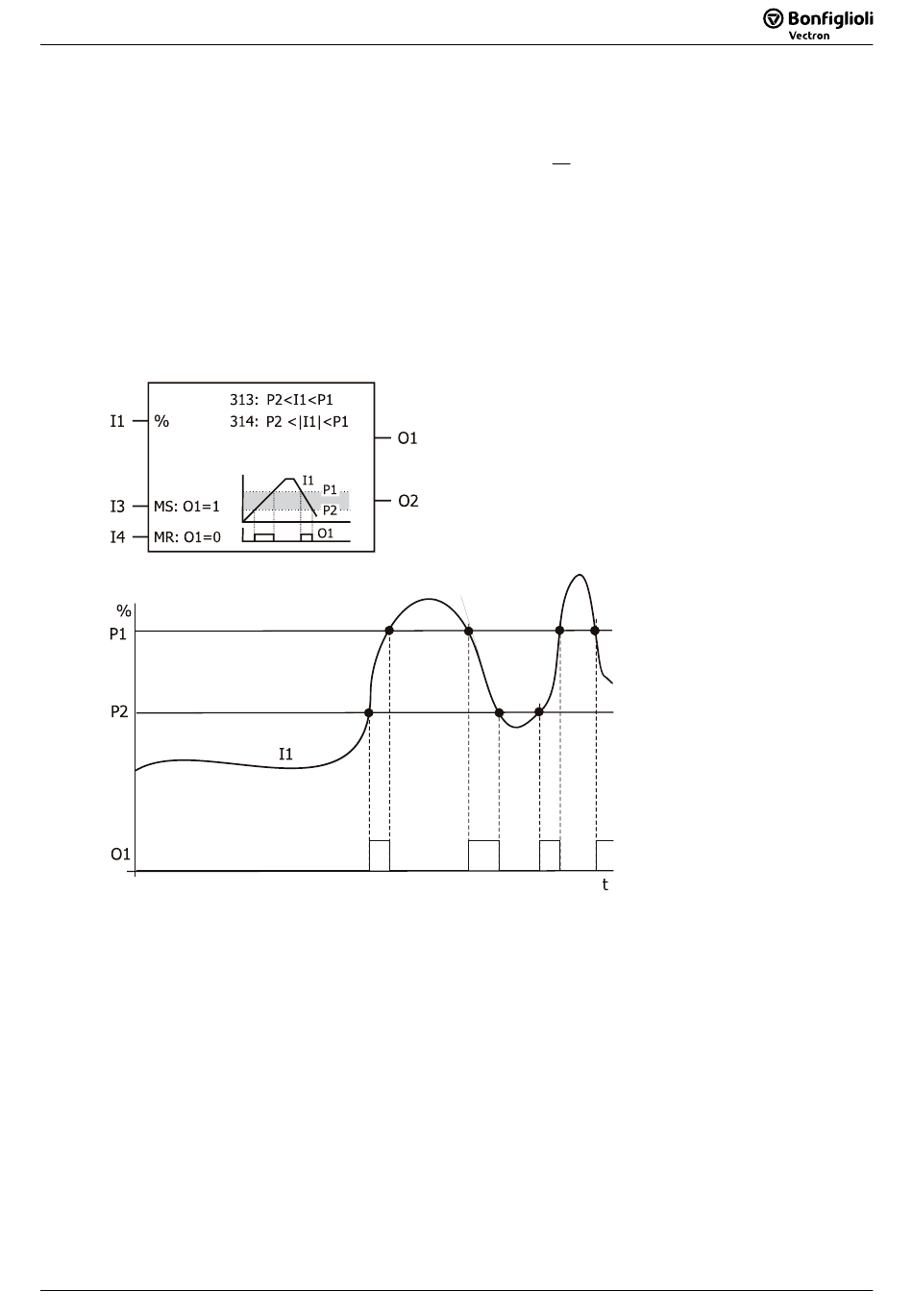

Der Komparator hat drei Arbeitsbereiche:
Bereich 1
Bereich 2
Bereich 3 |I1| < P2
Sonderfall:
P2 (negatives Fenster) ist größer als P1 (positives Fenster) eingestellt (Grenzen vertauscht):
O1 ist TRUE, wenn |I1| < P1 oder |I1| > P2.
O1 ist FALSE, wenn |I1| im Bereich von P1 bis P2 (Fenster) liegt.
Der Ausgangswert kann mit Hilfe der beiden booleschen Eingänge verändert werden:
Master-Set setzt den Ausgang O1 auf TRUE.
Master-Reset setzt den Ausgang O1 auf FALSE. Master-Reset hat Vorrang vor Master-Set.
Hinweis:
Prozentwerte [%] haben zwei Dezimalstellen.
Zum Beispiel: Wert 12345
08/10
08/10
P1 < |I1|
P2 < |I1| < P1
= 123,45% = 1,2345
IN
SPS / VPLC
SPS / VPLC
O1 = FALSE
O1 = TRUE
O1 = FALSE
O2 = O 1
