Ist der Eingang I4 (Warte) gesetzt, wird mit der Bearbeitung von weiteren Anweisungen gewar-
tet, bis der Fahrsatz (ggf. mit Wiederholungen) oder ein automatischer Ablauf von Fahrsätzen
beendet ist. Der Vorgang kann nicht durch andere Anweisungen oder durch Rücksetzen von I3
beendet werden.
Fahrsatz läuft
ja
nein
ja
5.11 Bit-Funktionen für analoge Eingangswerte
Jedes einzelne Bit des Eingangs 1 wird mit den entsprechenden Bits des Eingangs 2 und des
Parameters 1 (falls für die gewählte Funktion vorhanden) verknüpft. Das Ergebnis wird in dem
entsprechenden Bit des Ausgangswerts gespeichert.
Beispielsweise ist das Bit 3 des Ausgangswerts abhängig vom
− Bit 3 des Eingangswerts 1 und
− Bit 3 des Eingangswerts 2 und
− Bit 3 des Parameters 1.
Der Parameter 2 gibt an, ob der Eingangswert I1 mit dem Eingangswert I2 oder dem Parameter
P1 verknüpft werden soll:
− P2 = 1: Verknüpfung von Eingangswert I1 mit Eingangswert I2
− P2 = 2: Verknüpfung von Eingangswert I1 mit Parameter P1
− P2 = 3: Verknüpfung von Eingangswert I1 mit Eingangswert I2 und Parameter P1
Master Set setzt alle Bits des Ausgangswerts (Ausgang = 0xFFFF).
Master Reset löscht alle Bits des Ausgangswerts (Ausgang = 0x0000).
Am Ausgang O2 wird der bitweise invertierte Wert O1 ausgegeben.
Beispiel: O1 = 0xFF00

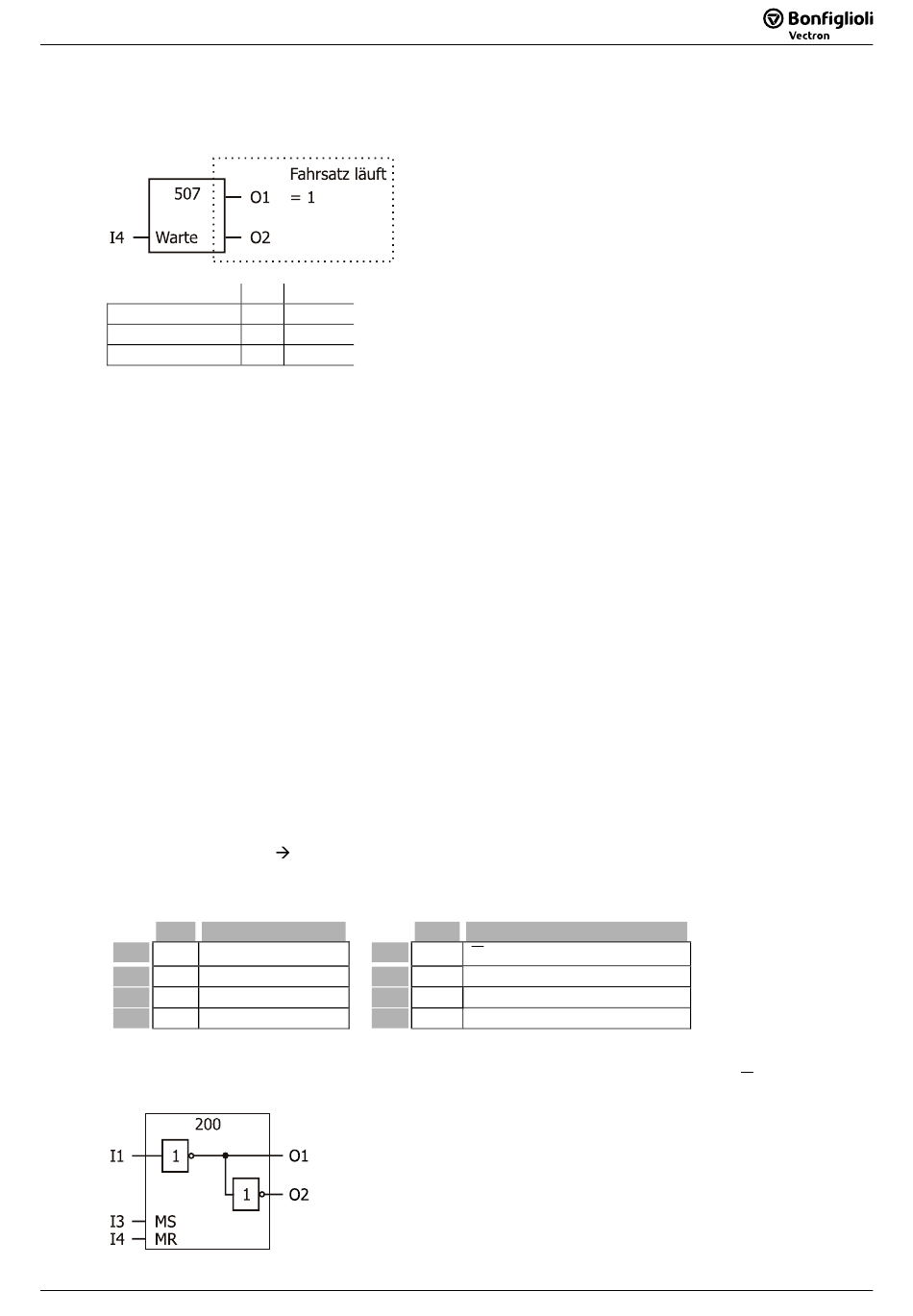

5.11.1 [200] Bit NOT-Verknüpfung
Typ
% Eingangswert 1
I1
- -
I2
b Master Set
I3
b Master Reset
I4
Beschreibung:
Am Ausgang O1 wird der bitweise invertierte Wert des Eingangs I1 ausgegeben (O1 = 1 I ).
08/10
08/10
I4 O1=
0 1
x 0
1 Warten
O2 = 0x00FF.
Funktion
O1
O2
P1
P2
Typ Funktion
%
1 I (I1 bitweise invertiert)
% invertierter Ausgang (=I1)
- -
- -
SPS / VPLC
SPS / VPLC
