[313,314] Fenster-Komparator (Vergleich Konstante Mit Variable) - BONFIGLIOLI Agile Anwendungshandbuch

Hinweis:
Prozentwerte [%] haben zwei Dezimalstellen.
Zum Beispiel: Wert 12345
5.2.7 [313,314] Fenster-Komparator (Vergleich Konstante mit
Variable)
Typ
% Vergleichswert 1
I1
I2 - -
b Master-Set
I3
b Master-Reset
I4
„313 - Fenster-Komparator (V C)", Vergleich Variable mit Konstante
„314 - Fenster-Komparator (V C)", Betrag", Vergleich Variable mit Konstante
− 313 - Fenster-Komparator (V C)
Beschreibung:

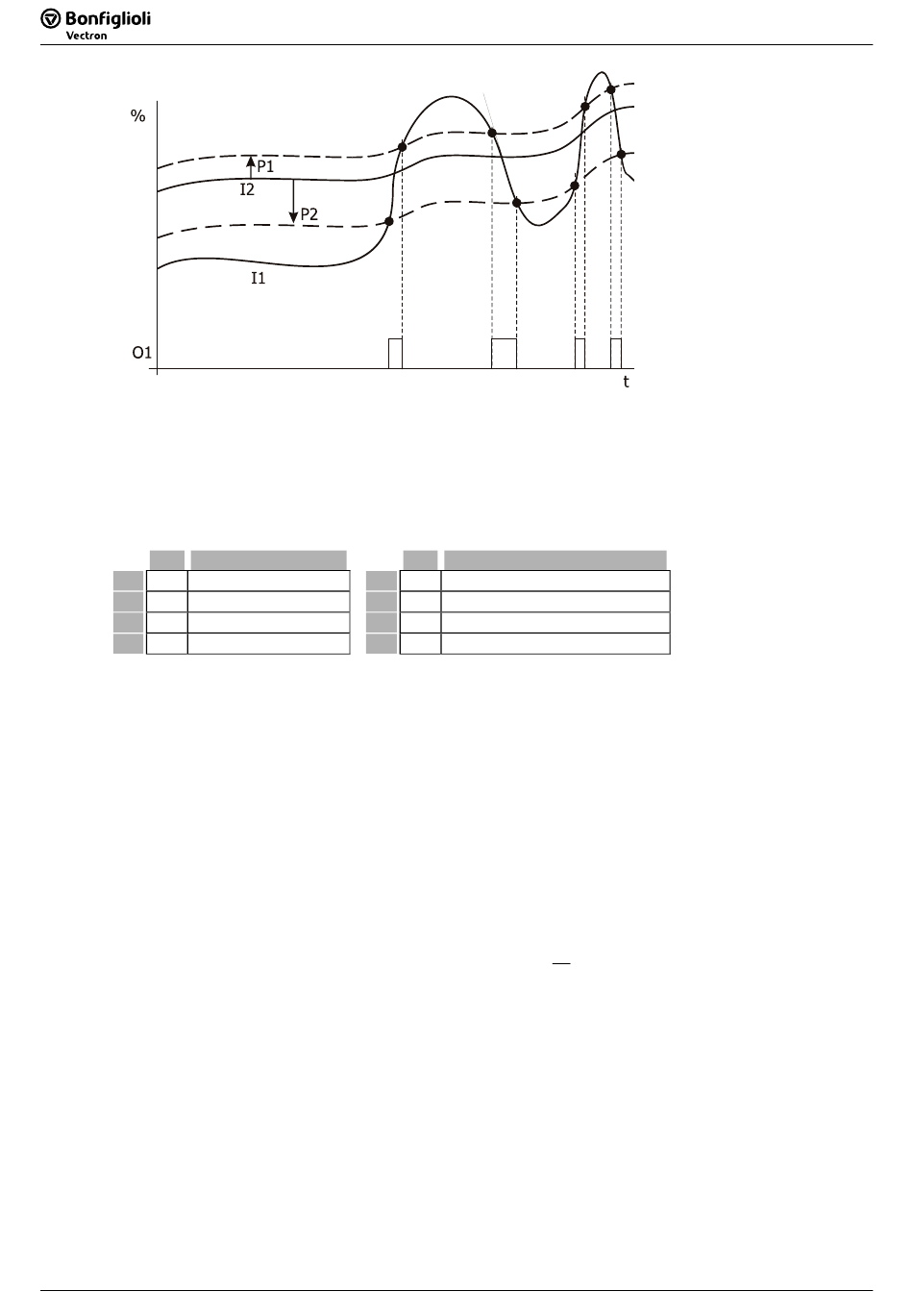

Über P1 und P2 wird ein Wertebereich (Fenster) eingestellt und geprüft, ob I1 innerhalb dieses
konstanten Bereiches liegt.
O1 ist TRUE, wenn I1 im Bereich von P2 bis P1 liegt.
O1 ist FALSE, wenn I1 außerhalb dieses Bereiches liegt.
Der Komparator hat drei Arbeitsbereiche:
Bereich 1
Bereich 2
Bereich 3 I1 < P2
Sonderfall:
P2 (negatives Fenster) ist größer als P1 (positives Fenster) eingestellt (Grenzen vertauscht):
O1 ist TRUE, wenn I1 < P1 oder I1 > P2.
O1 ist FALSE, wenn I1 im Bereich von P1 bis P2 (Fenster) liegt.
− 314 - Fenster-Komparator (V C), Betrag", Vergleich Variable mit Konstante
Beschreibung:
Über P1 und P2 wird ein Wertebereich (Fenster) eingestellt und geprüft, ob der Betrag von I1
innerhalb dieses Bereiches liegt.
O1 ist TRUE, wenn |I1| im Bereich von P2 bis P1 liegt.
O1 ist FALSE, wenn |I1| außerhalb dieses Bereiches liegt.
84
84
= 123,45% = 1,2345
IN
Funktion
O1
O2
P1
P2
P1 < I1
P2 < I1 < P1
Typ Funktion
b Ausgang I1 > I2
b O1 invertiert
% positives Fenster (xxx,xx%)
% negatives Fenster (xxx,xx%)
O1 = FALSE
O1 = TRUE
O1 = FALSE
O2 =
O 1
SPS / VPLC
SPS / VPLC
