Bit And/Nand-Verknüpfung - BONFIGLIOLI Agile Anwendungshandbuch

Beispiel: I1 = 0xF00F
Master Set setzt alle Bits des Ausgangswerts (Ausgang = 0xFFFF).
Master Reset löscht alle Bits des Ausgangswerts (Ausgang = 0x0000).
Hinweis:
Da der Ausgang I2 den bitweise invertierten Wert des Ausgangs O1 ausgibt, ist O2 = I1.

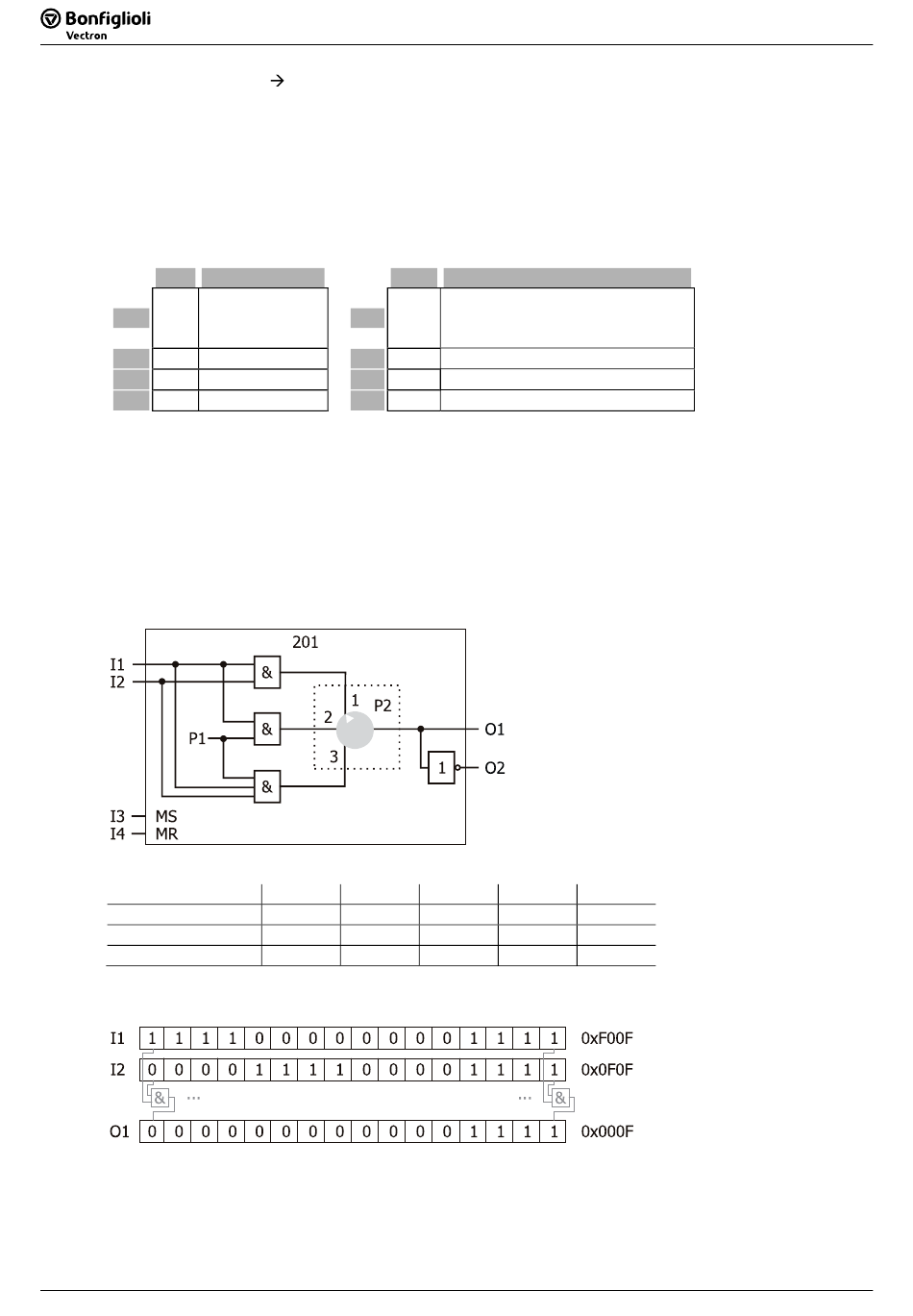

5.11.2 [201] Bit AND/NAND-Verknüpfung
Typ
I1 % Eingangswert 1
I2 % Eingangswert 2
I3 b Master Set
b Master Reset
I4
Beschreibung:
Der Eingangswert an I1 wird UND-verknüpft. Über P2 kann ausgewählt werden:
− P2 = 1: I1 und I2 werden UND-verknüpft.
− P2 = 2: I1 und P1 werden UND-verknüpft.
− P2 = 3: I1, I2 und P1 werden UND-verknüpft.
Master Set setzt alle Bits des Ausgangswerts (Ausgang = 0xFFFF).
Master Reset löscht alle Bits des Ausgangswerts (Ausgang = 0x0000).
Beispiele:
P2
1) AND (I1 I2)
2) AND (I1 P1)
3) AND (I1 I2 P1)
Zu Beispiel 1):
130
130
O1 = 0x0FF0, O2 = 0xF00F
Funktion Typ
O1 %
O2 %
P1 %
i
P2
I1 I2
0xF00F 0x0F0F
0xF00F -
0xF00F 0x0F0F
Funktion
O1=AND (I1 I2); wenn P2=1,
O1=AND (I1 P1), wenn P2=2,
O1=AND (I1 I2 P1), wenn P2=3
invertierter Ausgang (NAND)
Maske
Betriebsart (1, 2 oder 3)
P1 O1
- 0x000F
0x00FF 0x000F
0x00FF 0x000F
SPS / VPLC
SPS / VPLC
O2
0xFFF0
0xFFF0
0xFFF0
