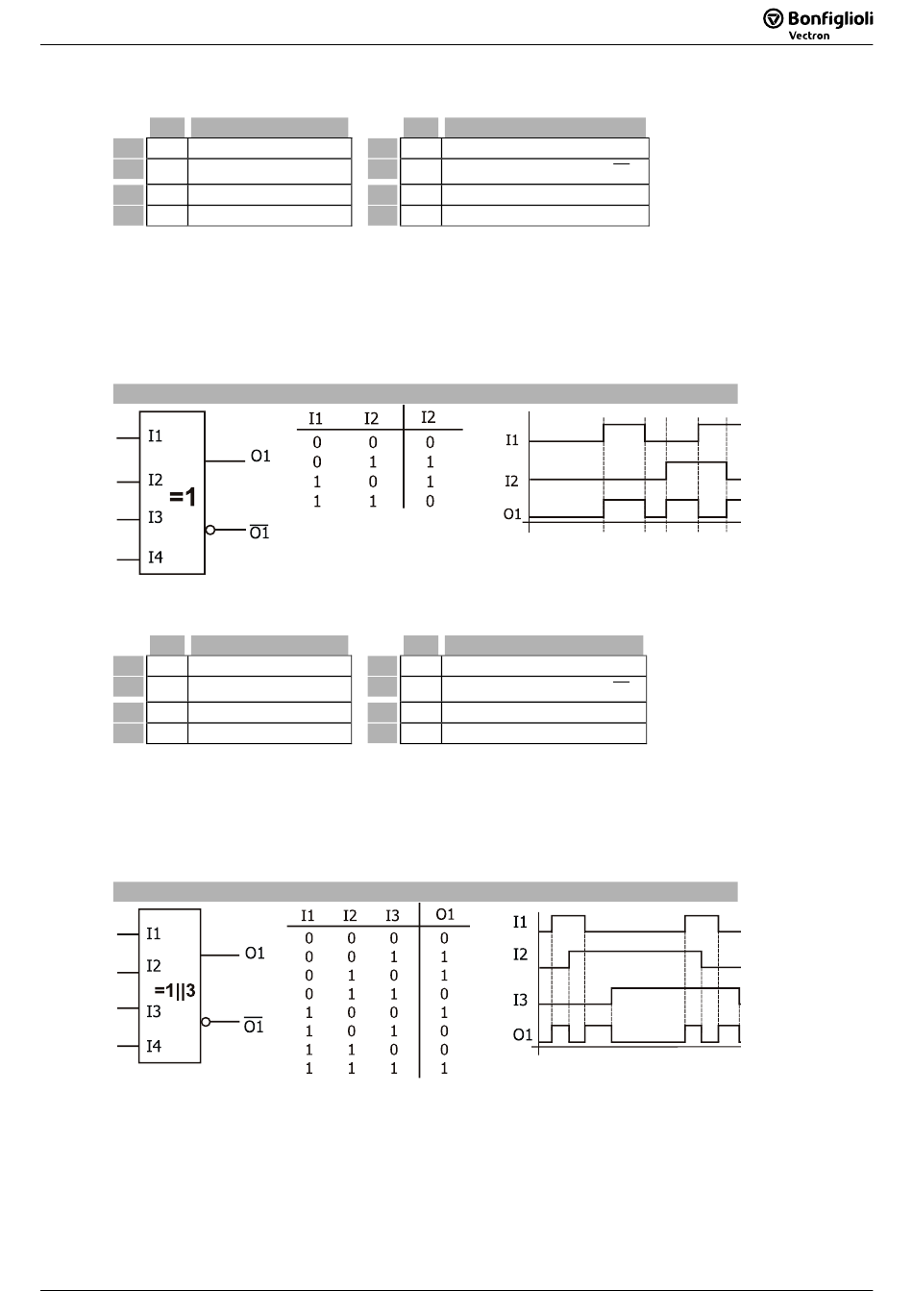

4.3.3 [3] XOR 1-Verknüpfung
Typ
I1 b Eingangswert 1
I2 b Eingangswert 2
b Eingangswert 3
I3
b Eingangswert 4
I4
Beschreibung:
Die Eingänge sind über die logische EXKLUSIV-ODER-Verknüpfung miteinander kombiniert. Die
Eingänge der Anweisung sind die zugewiesenen Signalquellen. Der Ausgang ist TRUE, wenn an
genau einem Eingang TRUE anliegt. Über den Ausgangspuffer ist das Ausgangssignal global
verfügbar.
4.3.4 [4] XOR 1||3-Verknüpfung
Typ
b Eingangswert 1
I1
b Eingangswert 2
I2
I3 b Eingangswert 3
I4 b Eingangswert 4
Beschreibung:
Die Eingänge sind über die logische EXKLUSIV-ODER-Verknüpfung miteinander kombiniert. Die
Eingänge der Anweisung sind die zugewiesenen Signalquellen. Der Ausgang ist TRUE, wenn an
einer ungeraden Anzahl von Eingängen TRUE anliegt. Über den Ausgangspuffer ist das Aus-
gangssignal global verfügbar.
08/10
08/10
Funktion
O1
O2
P1
P2
XOR 1-Verknüpfung
Funktion
O1
O2
P1
P2
XOR 1||3-Verknüpfung
Typ Funktion
b O1 = XOR1 (I1 I2 I3 I4)
b
Negierter Ausgang O2 =
Typ Funktion
b O1 = XOR3 (I1 I2 I3 I4)
b
Negierter Ausgang O2 =
SPS / VPLC
SPS / VPLC
O 1
O 1
