BONFIGLIOLI Agile Anwendungshandbuch Seite 45

• Für den Ausgang der Anweisung einen Ausgangspuffer wählen, z. B. Ausgangspuffer 5.
Die Signalquelle ist dadurch allgemein (global) zur Verarbeitung durch weitere Geräte-
Funktionen verfügbar. Auch eine andere der Signalquellen 2401 bis 2416 kann für den Pa-
rameter gewählt werden.
• Für den Parameter
Ausgangspuffer 5" wählen.

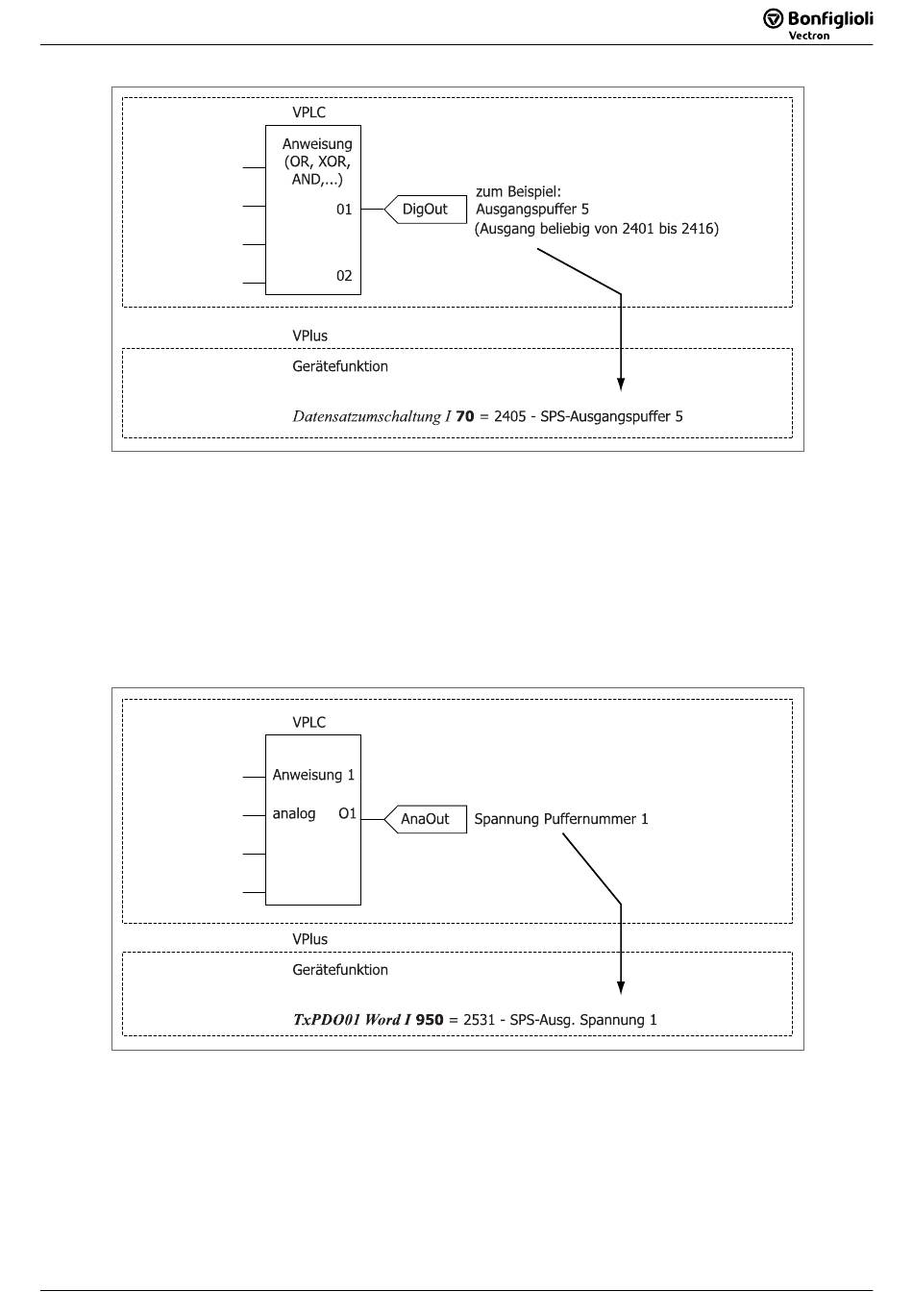

Beispiel 3: Der Ausgangswert der Anweisung 1 soll über Systembus übertragen werden. Je
nach Gerätereihe muss ein Erweiterungsmodul mit Systembus installiert sein.
08/10
08/10
Datensatzumschaltung 1
SPS / VPLC
SPS / VPLC
70 die Signalquelle „2405 - SPS-
43
43
